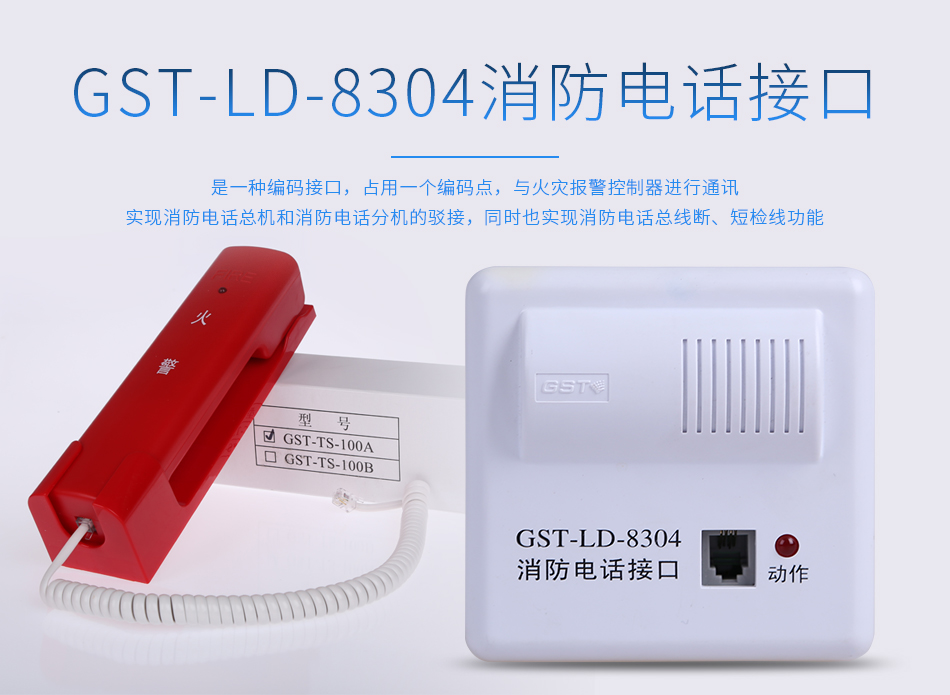

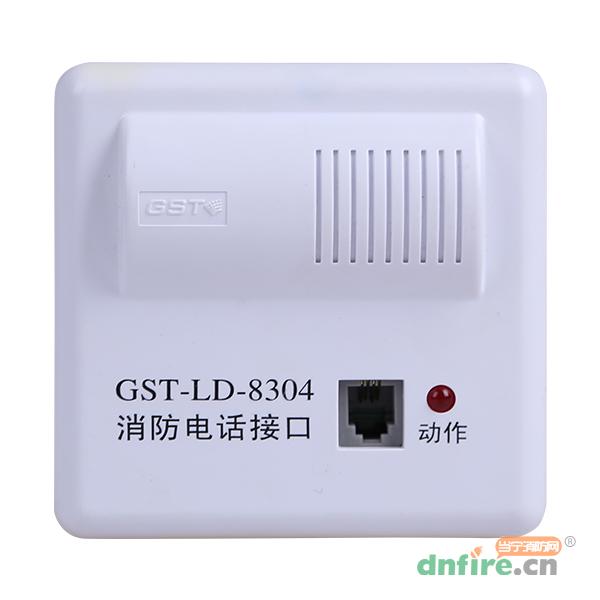

一、GST-LD-8304消防電話接口概述
GST-LD-8304消防電話接口（以下簡稱接口），主要用于將消防電話分機連入總線制消防電話系統?？芍苯优c總線制電話分機連接，也可通過GST-LD-8312消防電話插孔與電話分機連接。當消防電話分機的話筒被提起，該部電話即被消防電話接口自動向消防電話系統請求接入，系統接受請求后，由火災報警控制器向該接口發出啟動命令，連入總線制消防電話系統；也可利用火災報警控制器直接啟動接口，實現對固定分機的呼叫。接口可安裝在水泵房，電梯機房等門口。
二、GST-LD-8304消防電話接口特點
接口與電話主機間線路發生短路、斷路或接口與電話插孔間線路斷路，接口向控制器發送故障信號；
地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

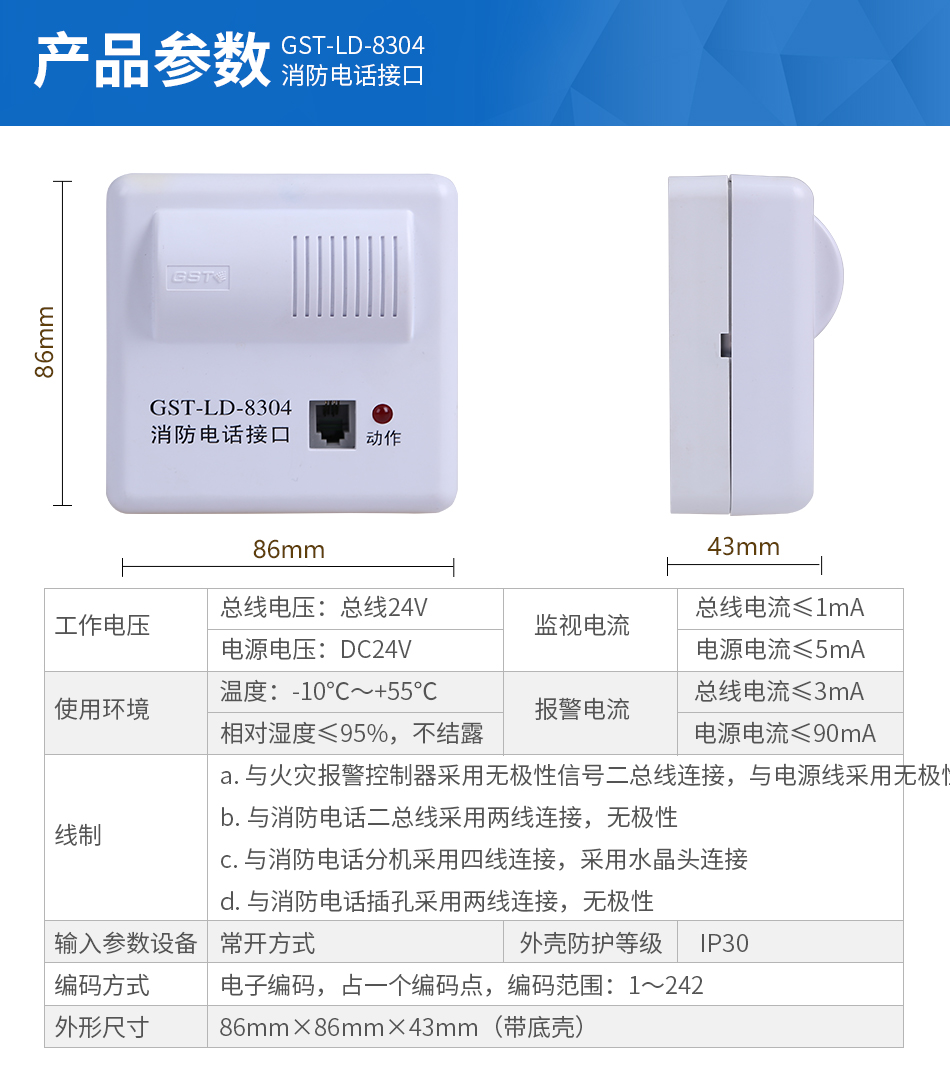

三、GST-LD-8304消防電話接口參數
| 型號 |
GST-LD-8304 |
| 名稱 |
消防電話接口 |
| 品牌 |
海灣 |
| 工作電壓 |
總線電壓：總線24V允許范圍：16V～28V |
| 電源電壓 |
DC24V允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤1mA總線啟動電流≤3mA 電源監視電流≤2mA電源啟動電流≤10mA |
| 輸出控制方式 |
電平（繼電器常開/常閉無源觸點輸出） |
| 指示燈 |
紅色（巡檢時閃亮，話筒被提起時常亮） |
| 編碼方式 |
電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 |
a)與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
b)與消防電話二總線采用兩線連接，無極性，與消防電話分機采用四線連接 |
| 使用環境 |
溫度：-10℃～+55℃，相對濕度≤95%，不凝露 |
| 外形尺寸 |
86mm×86mm×43mm(帶底殼) |
| 殼體材料和顏色 |
ABS，瓷白 |
| 重量 |
約142g(帶底殼) |
| 安裝孔距 |
60mm |
四、GST-LD-8304消防電話接口結構特征、安裝與布線

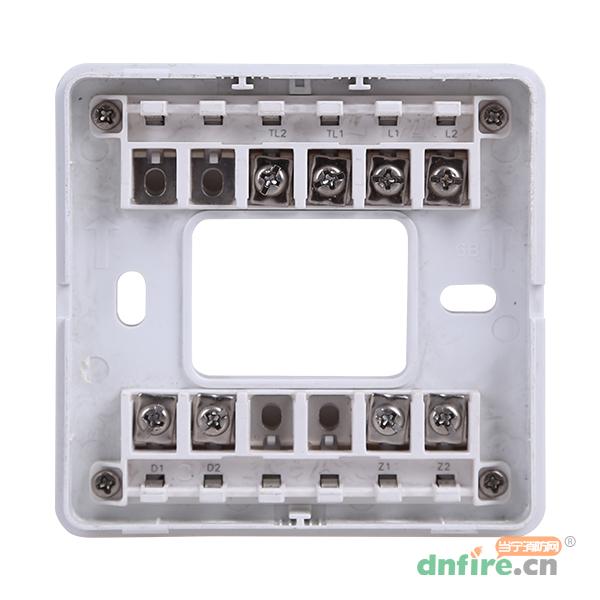

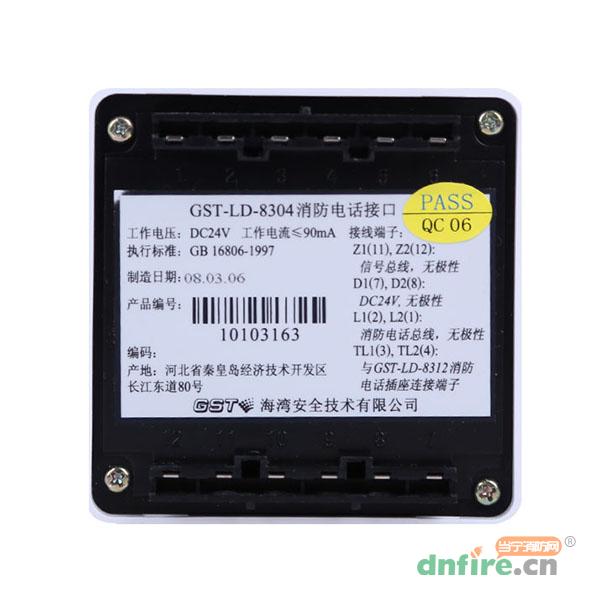

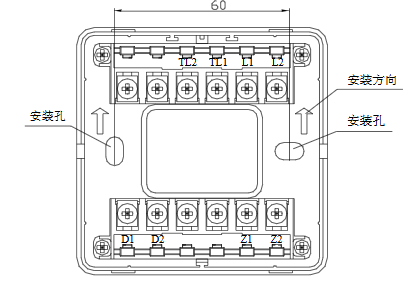

GST-LD-8304型消防電話接口的外形尺寸及結構與GST-LD-8319型輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖所示：
其中：
Z1、Z2：接火災報警控制器兩總線，無極性
D1、D2：DC24V電源，無極性
TL1、TL2：與GST-LD-8312連接的端子
L1、L2：消防電話總線，無極性
布線要求：Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。
五、GST-LD-8304消防電話接口應用方法

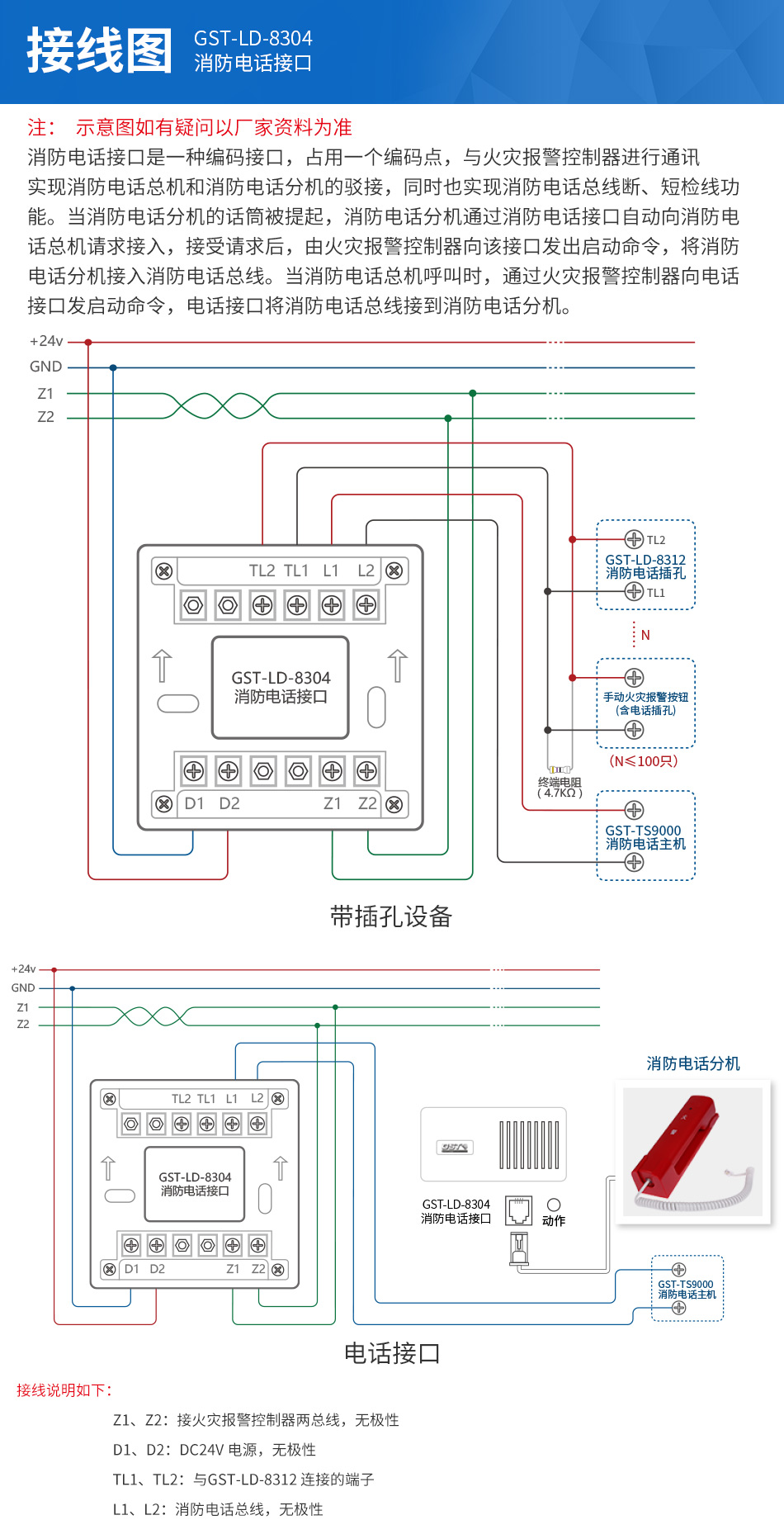

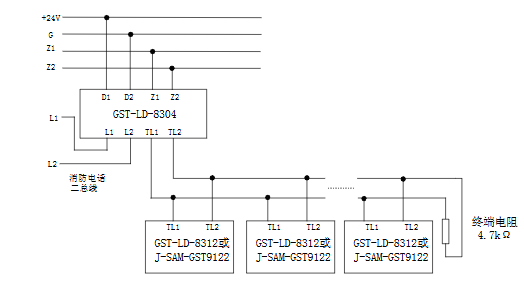

系統接線圖如圖所示
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
這個模塊更換后需要編碼嗎
答管理員：
更換是需要將新的編碼地址編碼到原來舊設備的地址碼的
2021-05-23 19:01:10
問匿名用戶評論等級：
問現場消防電話能打到中控室 不能接通 也不能通話現場這一直是撥號聲？
答管理員：
是新項目的話是不是調試沒有完成。運行中的系統，那就出故障了，先看8304模塊主機上有沒有故障信息
2020-08-08 01:01:09
問匿名用戶評論等級：
你們的電話模塊電話線是不是接tl1tl2
答管理員：
是的，我們有接線示意圖，另外產品后有接線端子說明。
2017-09-02 17:57:08
問匿名用戶評論等級：
海灣電話模塊tl1.tl2有電壓輸出，請問是正常情況么？如果不是能詳細介紹下么！謝謝
答管理員：
可以電話咨詢一下我們的技術服務人員哦，電話400-003-0119
2017-06-01 21:16:56
問匿名用戶評論等級：
手報插孔電話連接完畢，請問在主機怎樣調試才能通話？
答管理員：
電話模塊定義好，詳細的可以聯系我們的技術人員哦，電話400-003-0119.
2016-12-12 12:05:02
問匿名用戶評論等級：
電話模塊在區域控制器控制范圍內不能和主控制器聯動，也就是說當分機電話提起時，可以呼通主控制器的電話總機，但不能接通，通話
答管理員：
電話主機調試OK了嗎？電話模塊是否編碼定義正確。如果采購的是我們公司的，建議你電話聯系一下我們的技術人員，電話400-003-0119.
2016-07-28 20:39:07
問匿名用戶評論等級：
問1個電話模塊最多可以接多少個手報電話插孔？
答管理員：
GST-LD-8304消防電話接口理論上是可以接100個電話插孔，但實際往往是沒有這么多的。
2016-06-10 22:25:11
問匿名用戶評論等級：
這個接口是不是插上消防電話分機就可以與總機通話了 還是必須在安裝一個消防電話插口
答管理員：
一個LD8304電話模塊帶一個固定式電話分機的。電話模塊需要定義的，電話主機需要調試，好了就可以通話了。
2015-12-17 10:20:54
問匿名用戶評論等級：
此接口與手報合用的時候，電話接口安裝在手報附近嗎？需要模塊箱嗎 如果有合適的模塊箱能否推薦一下。還是所有一個防火分區的模塊安裝在一個共同的位置
答管理員：
一個電話接口模塊可以帶多個手報電話插孔的。模塊箱在我們的網站有的，可以根據你模塊箱需要放置的模塊數量來選擇箱子大小。
2015-12-17 10:18:28
問匿名用戶評論等級：
這種消防電話接口能跟其他的電話接口混用嗎
2013-01-17 22:47:22
