一、概述：

　　利用空氣采樣式感煙探測系統對微電子潔凈空間進行保護需要特殊考慮。房間的結構和氣流的方向和容量意味著使用傳統的感煙探測方法很難或不可能在早期探測到火災。經驗證明只有空氣采樣式的高靈敏度探測器才能提供足夠的保護。

　　燃燒的副產品會嚴重損害潔凈空間環境內的生產線。微電子潔凈空間里未探測到的火災所造成的后續費用會遠遠高于安裝一套早期報警煙霧探測系統的費用。例如，100級潔凈空間空氣處理系統設計要求在特定粒譜范圍內每立方英尺（約3,500/m3）煙霧顆粒的數量應小于100個。相比之下，在典型辦公環境中煙霧顆粒的數量可能會是它的一千倍。即使是很小的火焰也能產生大量可見和不可見的顆粒物質。因此，就需要非常靈敏且能快速反應的煙霧探測系統。

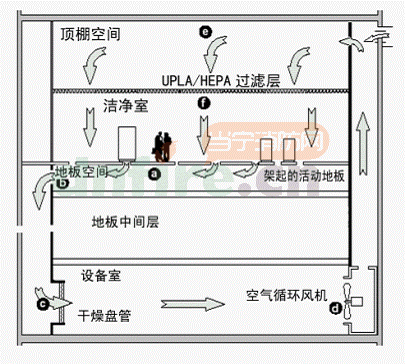

圖1 潔凈室頂棚空間簡圖

　　通常用于潔凈空間的設施會占用一棟建筑的幾個樓層。從空氣處理裝置開始，氣流圖形如下。空氣先被壓入空氣管道，然后進入潔凈空間上部頂棚中的壓力通風系統。在這里可能會進入一定比例的新風。在壓力通風系統中，空氣通過裝有高效過濾模塊的過濾層（HEPA或ULPA型），在這里空氣中的所有顆粒物質都被過濾掉了。空氣穿過潔凈空間后，經過放置在抬起的地板中的通風口或柵格流出，通過地板空間進入通向建筑下部的通風口。在通風口的底部，通過干燥盤管進入設備室的壓力通風系統，然后回到空氣處理裝置。通風系統應設計為每分鐘為房間完成更換一定次數的新風（如3次）。在房間中，空氣可能會從整個房頂表面進入房間以提供柔和的層流。而通風槽、通風口和通風管中的空氣流速則較高。在一般的商用場所，煙霧會在空間中流動或擴散。但在潔凈空間中則不同，進入氣流中的煙霧會由于高速氣流和高效的空氣過濾功能而迅速消散。為了對潔凈空間進行有效的事故探測，建議如下：

　　1.采樣網絡應設置于實際可能發生火災風險的位置附近。采樣管及及其孔（探測點）離煙源越遠，煙霧越會被稀釋，響應越慢。

　　2.采樣管網絡的長度越短越好。采樣管越長，報警時間越長。這種環境中的火災會發展很快。

　　3.限制每個空氣采樣探測系統保護范圍。在通常的商業場所，空氣是靜止的或相對流速較低，探測器的探測效率與保護空間的大小成正比。在潔凈空間中，由于在任何時間都有一定流量的空氣通過被保護區域，因此有必要限制保護范圍/容量。對于空氣采樣式感煙火災探測報警器，我們特別建議如下：

　　§采樣管的總長度最大為80米，并均勻分布于探測器的四個管道入口。任何一根管的長度都不能超過25米。
　　§每一探測器最多可設置24個采樣孔。
　　§單個探測器應保護的區域取決于該空間的空氣交換速度及規定的性能水平。例如，使用空氣采樣式感煙火災探測報警器及配備的采樣管保護一個高4米的100m2的房間，每分鐘空氣交換3次。盡管保護區域看起來很小，但實際保護容積為面積X高度X空氣交換率，即100x4x3=1200m3。（從煙源到采樣點能夠允許的最長時間為60秒。這段時間通常是幾乎無法控制的。）
　　§空氣采樣式感煙火災探測報警器應設置為最高靈敏度（如，報警系數為0）。在這一配置上，空氣采樣式感煙火災探測報警器是世界上現有靈敏度最高的探測器。
　　§應取消激光去塵功能以減少響應延遲時間。
　　對于空氣采樣式感煙火災探測器，我們特別建議如下：
　　§采樣管短時效果最好，使用是時應避免復雜的管道設計。不推薦使用“T”型分管。
　　§在靜止空氣中空氣采樣式感煙火災探測器采樣管的最大長度為50米，有10個采樣孔（或毛細管遠端采樣點），如果保護區域有空氣流動，則需減少采樣管的長度。在空氣流速超過1米每秒的區域，采樣管的最大長度應降到10米。
　　§應把采樣點放在煙霧可能到達的位置。如果空調系統使早期火災的冷的煙霧不能到達頂棚處，則安裝在頂棚上的采樣點就不能有效工作。這種情況下，將采樣管直接安裝在氣流中通常會更好（例如，穿過空氣處理裝置的返回氣流）。

　　二、典型潔凈室的例子說明:

　　在圖1所描述的設施中，有6個建議進行空氣采樣的位置。這些位置除外，都符合NFPA318的規定。本例中，位置用于保護過濾層上部，但是過濾后的補充氣流；位置用于保護過濾層下面。
　　活動地板下面的空間。本例中，活動地板下面的空間是開放空間。通風槽或可調通風管使空氣能夠從房間流入。應將空氣采樣式感煙探測器的采樣孔設置于通風槽或通風口的氣流入口處。應特別考慮放置于潔凈空間的設備及其引起火災的可能性。典型的例子為wetstations。

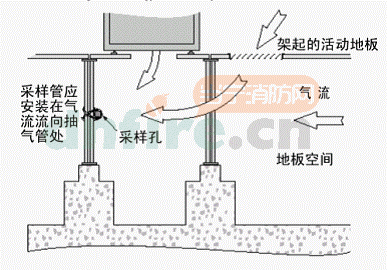

圖2 架起的活地板下面采樣管的位置

　　這一位置距離可能的危險最近，可以對事故發出最早的報警，但要全面保護就相對較難。大的空間中分布有許多通風槽或通風口，布置的密度各不相同。當房間已經投入運行，要想將探測器放置于地板下面的空間中，可能會很困難。

　　(a)穿過抽氣管入口。本例中，抽氣管入口在潔凈室地板空間的一側。這是第一個可用于探測離開潔凈空間氣流中煙霧的公共點。使采樣管通過它們相對簡單，空氣采樣式感煙探測器可安裝在相鄰的維修通道，容易進去進行日常維護。由于進入這些管道入口的空氣流速高而相對于維修通道的空氣壓力低，因此，必須將探測器的排氣管引回此管道中以保證空氣采樣系統的有效運轉。

　　(b)穿過干式盤管裝置。此例中，干式盤管裝置安裝在從潔凈空間出來的空氣通風管網的出口。由于離開房間遠些，會產生一點兒延時。采樣管最好放在裝置的前面（如，朝向氣流）。探測器可以安裝在機房里。

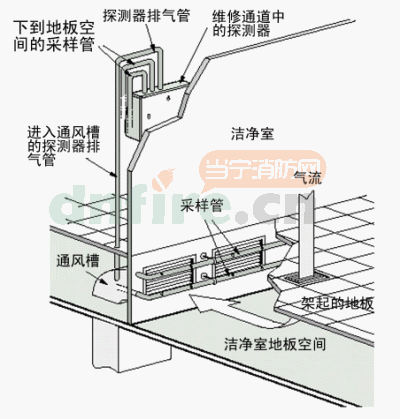

圖3 穿過抽氣管入口

　　(c)通過干式盤管裝置（另一個選擇）。當干式盤管裝置離空氣循環風機很近時，采樣管網絡可以穿過其中。但應該記住這里的空氣流速會較高，因而空氣壓力較低。如同在中，建議將探測器的排氣管引回低壓通風管。

　　(d)在空氣過濾器上部的房頂空間。如果機械空氣流動設備、頂燈、輔助維護或空氣補充系統存在問題，可以將空氣采樣系統直接放在潔凈空間上面的空氣處理裝置中進行保護。房間中的空氣過濾系統能有效地去除煙霧使這一平面下的探測器不會報警。但要注意，外部污染可能通過新風補充進入空氣流動系統，因此有必要再安裝一個探測器進行補償。這一區域的探測可以對離潔凈空間較近的系統進行補充，并且擴大每個探測器保護的區域。

　　(e)吊頂?shù)捻斉?過濾層下。當空氣處理系統處于工作狀態時，這里的探測可能會不起作用。如果房間處于非工作狀態下，探測則會是有效的。并且可以將其視為對其它空氣采樣式煙霧探測系統的補充。每個探測器保護的區域可以擴大。
