一、JTY-GXF-TPL100-2空氣采樣探測器主控板說明：

主控板與外部連接示意從左側到右側有關連線說明如下：

　　X1/x2座：與探測模塊由專用電纜連接；

　　XT1端子：為485通訊連接端子，從左到右信號線依次為GND、485B-、485A+；

　　X3座：100M以太網插座；

　　X4插座：連接顯示板；

　　XT2端子：連接采樣泵，一定要注意極性，從左到右信號線依次為：氣泵V-、氣泵V+；

　　XT3端子：為電源輸入端子，從左到右信號線依次為：電源0V（電源負極）、電源24V（電源正極）。

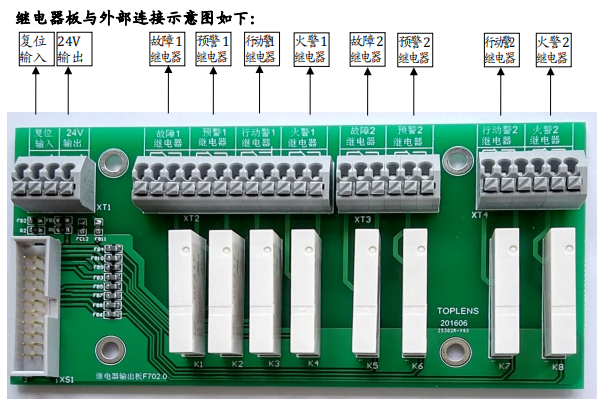

二、JTY-GXF-TPL100-2空氣采樣探測器繼電器板說明：

有關連線說明如下：XT2端子為繼電器輸出端子，每一個繼電器都包含一個常閉觸點和一個常開觸點。依次為故障繼電器、火災預警繼電器、火災行動警繼電器、火警繼電器。

　　當煙霧濃度達到煙霧報警靈敏度閥值的35%以上時火災預警繼電器動作。

　　當煙霧濃度達到煙霧報警靈敏度閥值的70%以上時火災行動警繼電器動作。

　　當煙霧濃度達到煙霧報警靈敏度閥值的100%以上時火災繼電器動作。

XT1端子包括：

　?、購臀惠斎耄河糜趶臀换馂念A警、行動警和火警，當復位端子的“＋”端接以電源24V，“－”端接以電源的0V，設備即執行復位操作。

　　②24V輸出：此端子可提供外部使用24V電源，比如復位等，注意此端子只能輸出小于50MA電流。

警告：輸出繼電器觸點負載能力較小，注意外接適當?shù)呢撦d，并且盡量采用由直流電源供電的負載。不適當負載可能引起設備故障。
