減壓型倒流防止器作用及工作原理

作者：石崢嶸日期：2023-08-21 10:53:23 瀏覽：2732

石崢嶸：倒流防止器是一種嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，倒流防止器的形式很多，消防系統中較多采用減壓型倒流防止器。

　　減壓型倒流防止器是通過進水止回閥產生的壓差來控制泄水閥啟閉的防倒流水力控制裝置，能夠嚴格限定管道中的壓力水只能單向流動，適應所有防回流污染的情況。

　　下面，以【圖示1】【圖示2】為例，講解減壓型倒流防止器的控制原理。

　　在【圖示1】【圖示2】的減壓型倒流防止器中，主要包括進水腔、進水止回閥、中間腔、泄水閥、漏水斗、出水止回閥、出水腔等部件，其中進水腔與泄水閥的控制腔相通，兩者壓力同步。正常供水情況下，泄水閥的控制腔與中間腔保持一定壓差，克服泄水閥彈簧力作用，確保泄水閥關閉。當泄水閥的控制腔與中間腔壓差小于一定值時，泄水閥彈簧力克服控制腔壓力，泄水閥開啟排水。

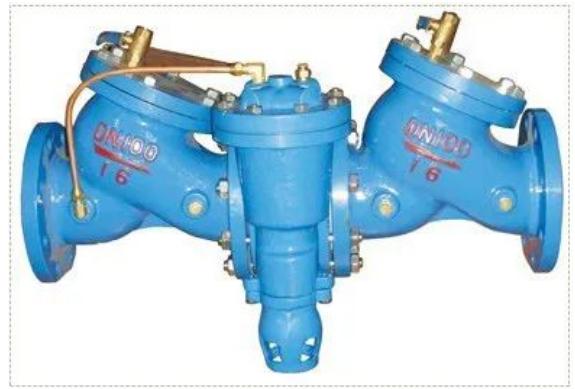

減壓型倒流防止器圖片

【圖示1】

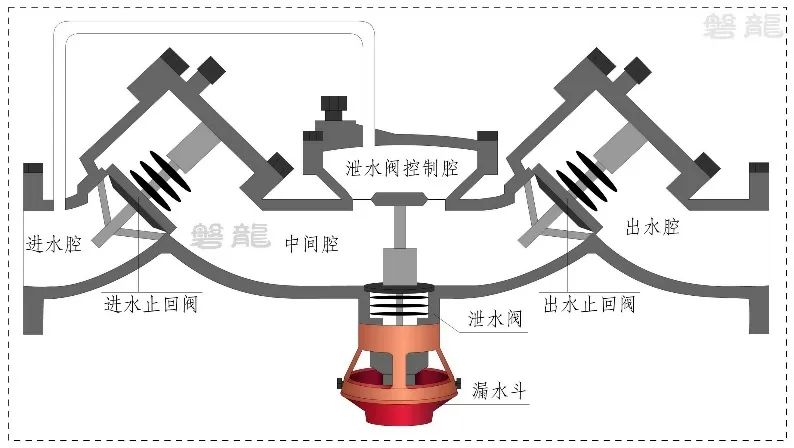

減壓型倒流防止器結構圖

【圖示2】

為方便理解，分別就減壓型倒流防止器的正常流動狀態、零流量狀態和反倒流狀態進行講解：

1、正常流動狀態。

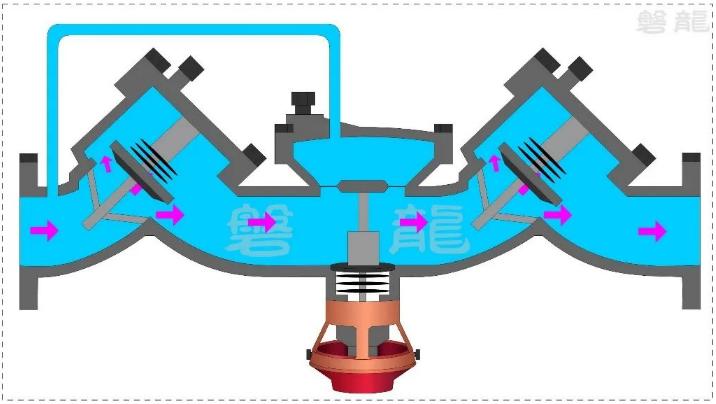

　　正常狀態下，水流通過進水止回閥、中間腔、出水止回閥流動，進水腔的供水壓力總是高于出水腔水壓力（P進水腔＞P中間腔＞P出水腔）。這時進水腔和泄水閥控制腔的水壓高于中間腔水壓，控制腔與中間腔的壓差驅動泄水閥處于關閉狀態，泄水閥不泄水?！緢D示3】

減壓型倒流防止器工作原理

【圖示3】

2、零流量狀態。

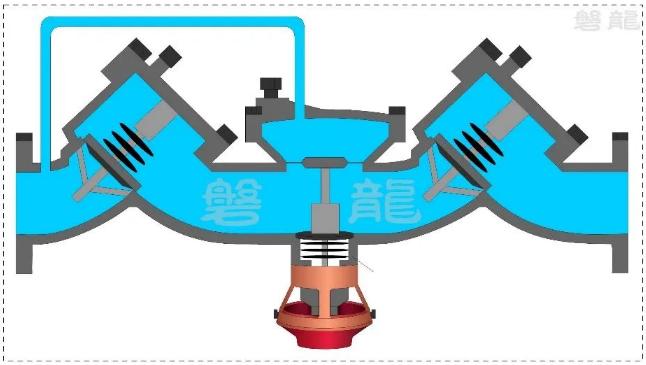

　　（1）當進水腔的供水壓力下降時，水流流速會降低，最終可能出現零流量，雖然沒有水流流動，但受止回閥作用，進水腔水壓仍可能高于中間腔水壓，泄水閥控制腔與中間腔仍能保持一定壓差，泄水閥仍處于關閉狀態?！緢D示4】

減壓型倒流防止器工作原理

【圖示4】

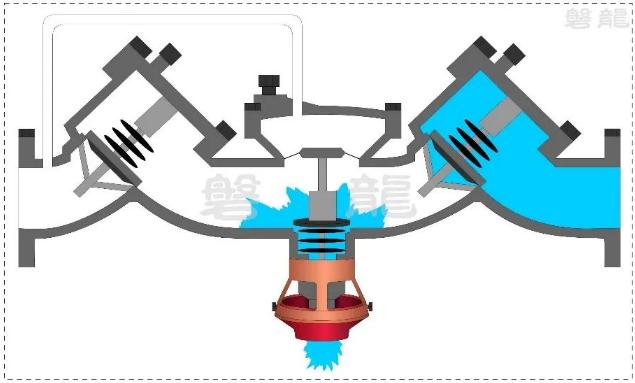

　?。?）如進水端供水壓力持續下降，泄水閥控制腔與中間腔的壓差小于一定值時，泄水閥自動開啟泄水，中間腔內的水被排出（或部分排出）。【圖示5】

減壓型倒流防止器工作原理

【圖示5】

3、反倒流狀態。

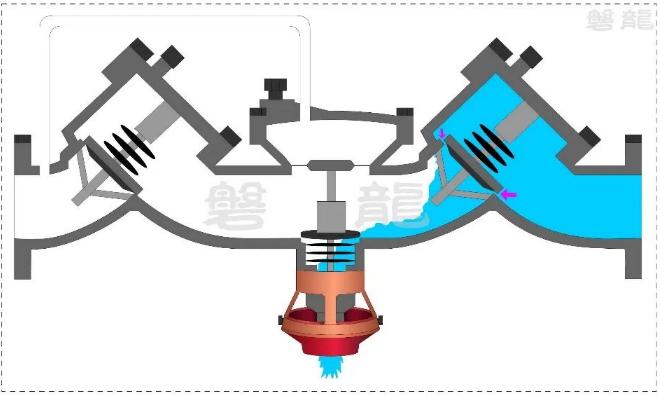

　　由上可知，當?shù)沽鞣乐蛊鞯倪M(jìn)水腔壓力下降至一定值時，泄水閥開啟泄水，中間腔與大氣相通，形成空氣隔斷。這時，即使進口端出現負壓，或即使出水管路因某種原因壓力升高造成止回閥反向泄漏，均不會產生倒流?！緢D示6】

減壓型倒流防止器工作原理
