消防管道中需設置倒流防止器的部位

1、《消防給水及消火栓系統技術規范》GB50974-2014：

　　5.1.12 消防水泵吸水應符合下列規定：

　　1 消防水泵應采取自灌式吸水；

　　2 消防水泵從市政管網直接抽水時，應在消防水泵出水管上設置有空氣隔斷的倒流防止器；

　　3 當吸水口處無吸水井時，吸水口處應設置旋流防止器。

　　6.2.3 采用消防水泵串聯分區供水時，宜采用消防水泵轉輸水箱串聯供水方式，并應符合下列規定：

　　1 當采用消防水泵轉輸水箱串聯時，轉輸水箱的有效儲水容積不應小于60m3，轉輸水箱可作為高位消防水箱；

　　......

　　4 當采用消防水泵直接串聯時，應校核系統供水壓力，并應在串聯消防水泵出水管上設置減壓型倒流防止器。

　　8.3.5 室內消防給水系統由生活、生產給水系統管網直接供水時，應在引入管處設置倒流防止器。當消防給水系統采用有空氣隔斷的倒流防止器時，該倒流防止器應設置在清潔衛生的場所，其排水口應采取防止被水淹沒的技術措施。

2、《自動噴水滅火系統設計規范》GB50084-2017：

　　12.0.9 無室內消火栓的建筑或室內消火栓系統的設計流量不能滿足局部應用系統要求時，局部應用系統的供水應符合下列規定：

　　1 市政供水能夠同時保證最大生活用水量和系統的流量與壓力時，城市供水管可直接向系統供水；

　　......

　　5 應設置倒流防止器或采取其他有效防止污染生活用水的措施。

3、《自動噴水滅火系統設計施工及驗收規范》GB50261-2017：

　　4.1.3 消防供水管直接與市政供水管、生活供水管連接時，連接處應安裝倒流防止器。

【解讀】

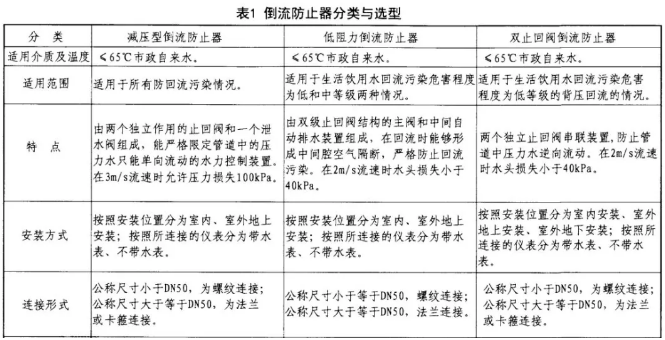

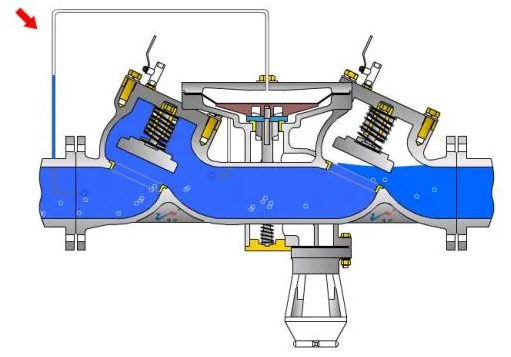

　　倒流防止器分為不帶過濾器的倒流防止器和帶過濾器的倒流防止器，前者由進水止回閥、出水止回閥和泄水閥三部分組成，后者由帶過濾裝置的進水止回閥、出水止回閥和泄水閥三部分組成。倒流防止器上有特定的彈簧鎖定機構，泄水閥的“進氣—排水”結構可以預防背壓倒流和虹吸倒流污染。

　　一般而言，倒流防止器前應設置過濾器，依據《建筑給水排水設計標準》GB50015-2019第3.5.15條：

　　3.5.15 給水管道的管道過濾器設置應符合下列規定：

　　1 減壓閥、持壓泄壓閥、倒流防止器、自動水位控制閥、溫度調節閥等閥件前應設置過濾器；

　　2 水加熱器的進水管上，換熱裝置的循環冷卻水進水管上宜設置過濾器；

　　3 過濾器的濾網應采用耐腐蝕材料，濾網網孔尺寸應按使用要求確定。

　　但是消防管道中倒流防止器前是否也需要加過濾器嗎？答案是否定的，依據《自動噴水滅火系統設計施工及驗收規范》GB50261-2017第5.4.12條：

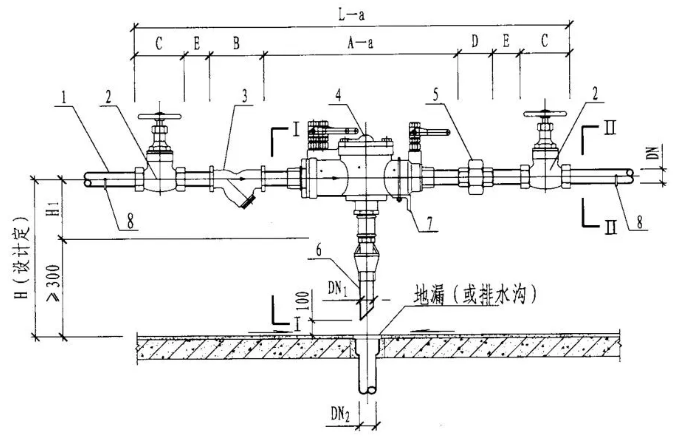

　　5.4.12 倒流防止器的安裝應符合下列要求：

　　1 應在管道沖洗合格以后進行。

　　2 不應在倒流防止器的進口前安裝過濾器或者使用帶過濾器的倒流防止器。

　　3 宜安裝在水平位置，當豎直安裝時，排水口應配備專用彎頭。倒流防止器宜安裝在便于調試和維護的位置。

　　......

　　條文解釋說道：用在消防管網上的倒流防止器進口前不允許使用過濾器或者使用帶過濾器的倒流防止器，是因為過濾器的網眼可能被水中的雜質堵塞而引起緊急情況下的供水中斷。
