1、FS8202組合式電氣火災監控探測器接線圖

　　無極性二總線連接

　　IR11、IR12接剩余電流；TC11、TC12接溫度探測

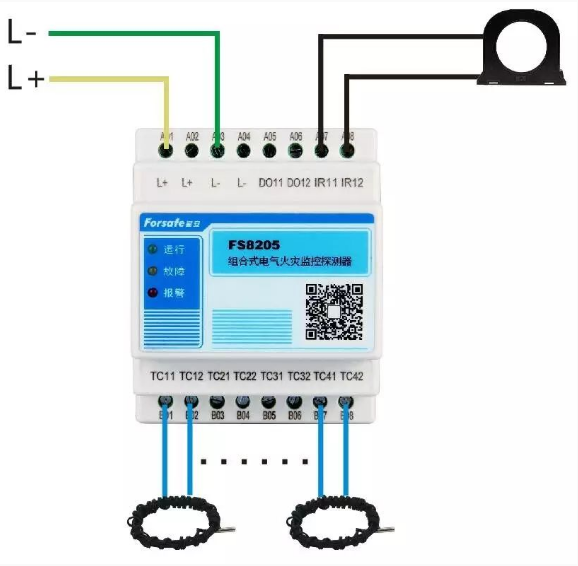

2、FS8205組合式電氣火災監控探測器接線圖

　　無極性二總線連接

　　IR11、IR12接剩余電流；

　　TC11、TC12接第1路溫度探測；TC21、TC22接第2路溫度探測；以此類推

3、FS8208剩余電流式電氣火災監控探測器接線圖

　　無極性二總線連接

　　IR11、IR12接第1剩余電流；IR21、IR22接第2路剩余電流；以此類推

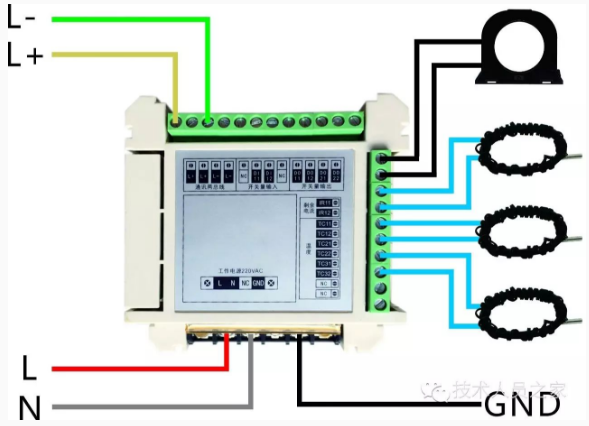

4、FS8260組合式電氣火災監控探測器接線圖

　　無極性二總線連接

　　IR11、IR12接剩余電流；

　　TC11、TC12接第1路溫度探測；TC21、TC22接第2路溫度探測；以此類推

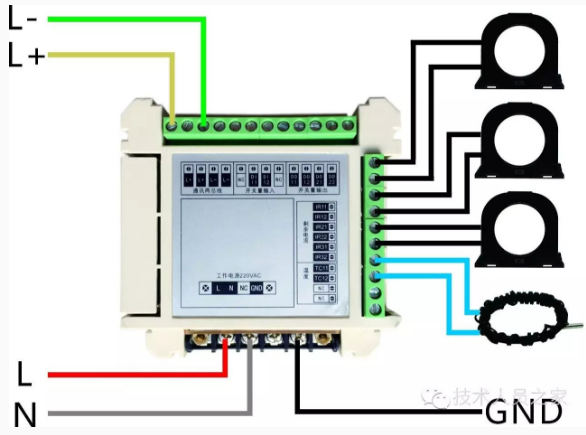

5、FS8261組合式電氣火災監控探測器接線圖

　　無極性二總線連接

　　IR11、IR12接第1路剩余電流；IR21、IR22接第2路剩余電流；以此類推

　　TC11、TC12接溫度探測
