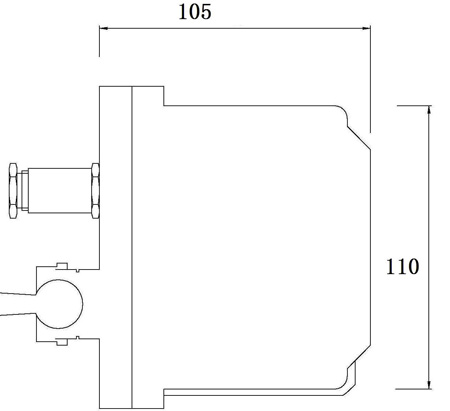

一、DN-HW/C-09防爆三波段紅外火焰探測器外形尺寸

　　二、DN-HW/C-09三波段紅外火焰探測器型號拆解及含義

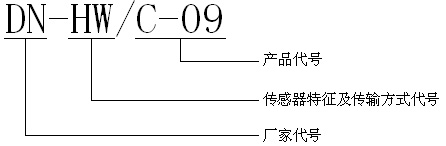

　　1、型號含義：

　　DN-HW/C-09：

　　DN：廠家代號

　　HW：傳感器特征及傳輸方式代號

　　C-09：產品代號

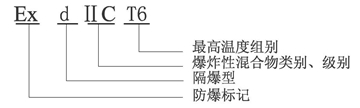

　　2、防爆標志含義：

　　Ex：防爆標記

　　d：隔爆型

　　ⅡC：爆炸性混合物類別、級別

　　T6：最高溫度組別

　　4、防爆要點

　　在進行DN-HW/C-09隔爆紅外火焰探測器結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起分析儀外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼最高表面溫度等關鍵條件著手，確保隔爆性能。

　　隔爆外殼精加工后，進行靜壓試驗，試驗壓力為1.5MPa，歷時10～12S，試驗結果以不滴水為合格。

　　隔爆接合面參數符合GB3836.2-2000的要求；隔爆面是產品的重要防爆措施，使用及維修時應注意保護隔爆面，不得磕碰、劃傷。

　　探測器正常運行時，其外殼最高表面溫度不超過80℃。

　　探測器內最小電氣間隙為6mm，帶電部件與外殼之間最小爬電距離為10mm。

　　探測器的內外接地是確保其安全運行的重要措施，接地端子分別設在控制箱內外部，旁邊有接地標志“”。

　　探測器隔爆接合面涂204-1防銹油。

　　探測器外殼的明顯部位有“嚴禁帶電開蓋”字樣的警告牌。

　　探測器安裝于外力沖擊沖擊不到的場所。

　　5、接線方式

　　所有信號線和電源線宜采用截面積大于1.0mm²的導線，并嚴格按規范要求進行布線，其中探測器外殼應良好接地。探測器接線定義見下表：

　　注：無源點輸出和標準電流輸出一般不同時使用，用戶可以拆開探測器前蓋后根據需要在端子上相應接出。一般是：棕線接0～20mA負端，藍線接0～20mA正端。

　　6、靈敏度和通訊ID設定。

　　探測器報警靈敏度（Ⅰ級、Ⅱ級、Ⅲ級）可以通過撥碼開關S1（紅色，見下表）設定，以滿足不同場所需要：

編號	圖示	二進制編碼	靈敏度等級
1		00	Ⅰ級(最靈敏)
2		01	Ⅱ級(出廠設定值)
3		10	Ⅲ級
4		11	未定義

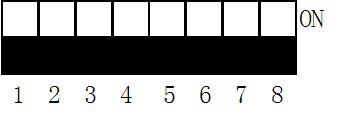

　　通訊ID設定通過撥碼開關K1（黑色，見下表）設定：

編號	圖示	二進制編碼	通訊ID
1		0000 0000	1#
2	同上	0000 0001	2#
3	同上	0000 0010	3#
……	同上	……	……
256	同上	1111 1111	256#

　　注：1、靈敏度和設備通訊ID設定結束后，探測器需重新上電復位。

　　2、只有總線接口輸出型探測器需要設定通訊ID，開關量輸出型不需要設定。

　　7、DN-HW/C-09火焰探測器安裝方式

　　保護區域：

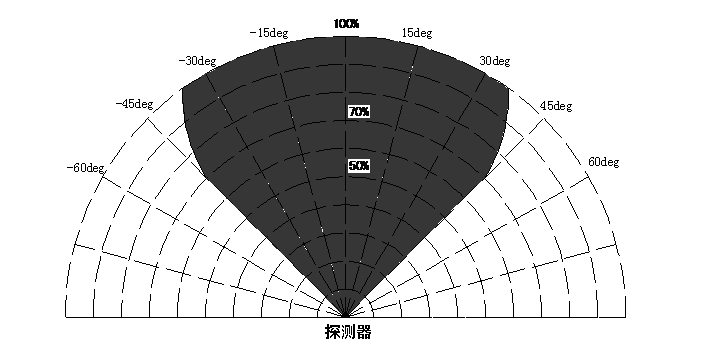

　　*保護區域：如圖所示的3D錐形視野。

　　*探測器可探測的火警滿足平方反比定律：探測器距離增加一倍，那么只有1/4的輻射可能到達探測器。

　　安裝原則：

　　*探測器安裝布線時，應使所監視的區域處于視場角的有效范圍內；

　　*探測器安裝面應當牢固、抗震；

　　*探測器附近避開高溫物體安裝；

　　*探測器的安裝應盡可能避免障礙物的阻擋，對于外形橫、縱尺寸不超過0.5米的障礙物，探測器距障礙物的距離不小于2.5米；對于外形尺寸超過0.5米且無法避免時，應適當增加探測器的數量。

　　安裝方式：

　　探測器可安裝在墻上、屋頂或固定架上，探測器的監視透過窗朝向要偏下，以減少灰塵的堆積。探測器距離監視目標可根據火災特性而定，一般不小于1.5m。探測器安裝高度一般不小于2.5米。

　　探測器支架底座采用四個M5螺栓固定。固定底座尺寸見下圖所示。

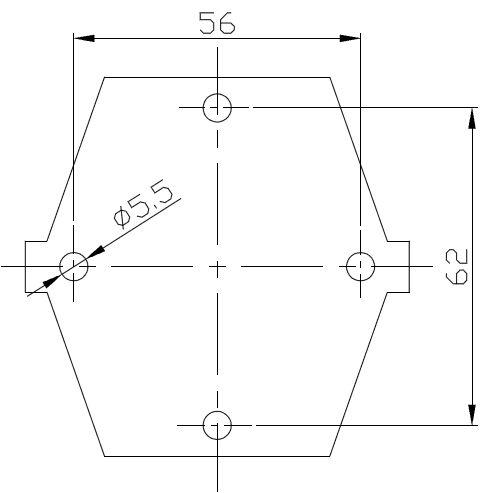

固定底座尺寸圖

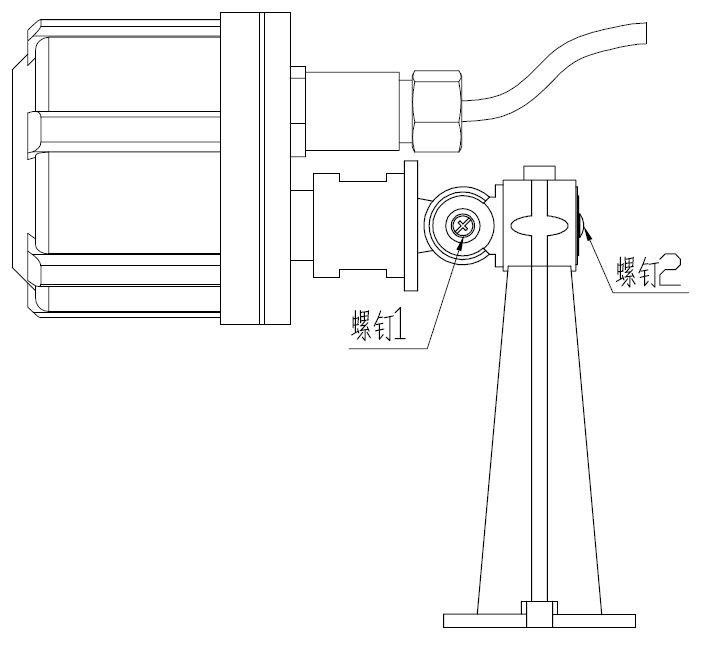

DN-HW/C-09火焰探測器的安裝方式

　　世紀運城DN-HW/C-09防爆三波段紅外火焰探測器的安裝方法如下：

　　1)將探測器的支架固定在要安裝位置上；

　　2)將探測器對準探測方向，然后擰緊螺釘1和2；

　　3)探測器自帶1.5米長主電纜，無需開蓋可直接完成連線。

　　8、使用和維護

　　1)探測器在上電時有10s的復位時間，在該時間段內，探測器不響應任何火警信號；待電源指示燈變綠后，方能正常工作；火警發生時，指示燈變?yōu)榧t色。

　　2)探測器接入系統時，應提前完成其測試工作：將火焰處于探測器的有效視角范圍內，持續快速抖動火焰或煽動火焰，使火焰連續閃爍，觀察其報警功能和探測距離。

　　3)要經常檢查探測器窗口玻璃表面是否清潔，須定期擦拭。探測器窗口玻璃不清潔會影響探測器的靈敏度，嚴重時可能造成探測器發生火情時不報警。

　　4)嚴禁在探測器帶電狀態下打開蓋子；進行清潔前，請暫時將探測器停止工作，切斷將進行維護的區域或系統的邏輯控制功能，以免無為的報警聯動。

　　5)禁止使用非規定的探測器工作電源，以免損壞探測器。

　　6)探測器接線必須牢靠無誤；探測器屏蔽線絲網連接外殼，接地應牢固。

　　7)用戶不可隨意拆卸探測器，以免造成不必要的損失。
