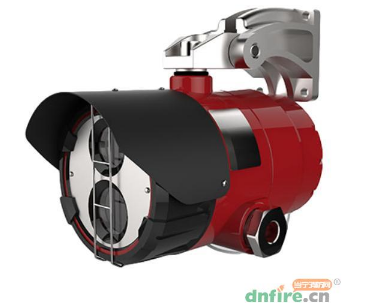

A725/UVIR3紫紅外火焰探測器是一款單紫外+三波段紅外的火焰探測器，火焰探測器安裝步驟以及細節還是有很多需要注意的。

A725/UVIR3紫紅外火焰探測器安裝步驟說明：

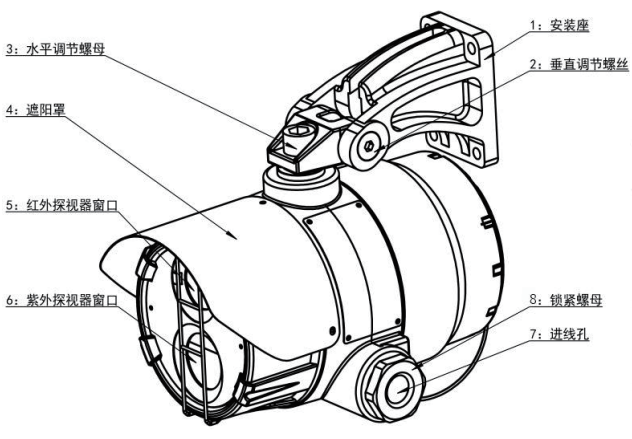

圖一

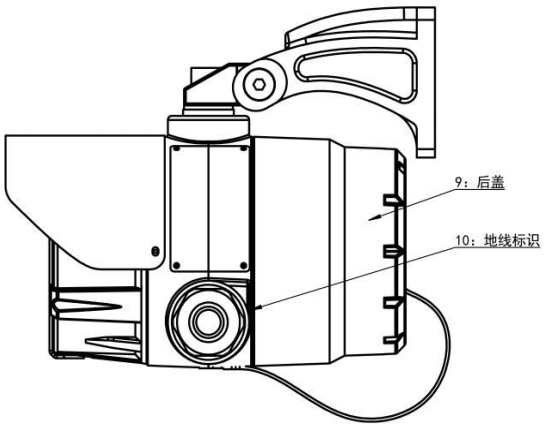

圖二

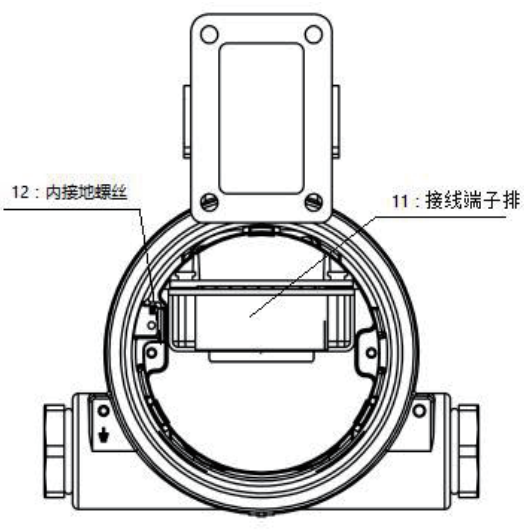

圖三

1、固定火焰探測器“安裝座”（見圖一“1”），將探測器安裝到指定位置；

2、用螺絲刀同時卡住探測器“后蓋”上的兩個“卡槽”，逆時針旋轉“后蓋”（見圖二“9”），打開探測器“后蓋”；

3、松開探測器進線孔處的“鎖緊螺母”（見圖一“8”），將連線穿過“鎖緊螺母”，從探測器“進線孔”（見圖一“7"）引進，穿過橡膠密封圈；

4、旋緊探測器進線孔處的“鎖緊螺母”（鎖緊螺母上的密封圈不得脫落），分清各連接線，在探測器內部“接線端子排”（見圖三"11"）上，按“接線示意圖”接好各連接線（見A725/UVIR3產品詳情介紹頁）。另外，剝線時請參考進線操作說明；

5、根據現場情況選用內部接地或外部接地（內部接地見圖三“12”），對探測器做整體接地；

6、蓋上探測器“后蓋”，順時針方向旋緊后蓋（后蓋上的密封膠圈不得脫落）；

7、使用專業工具松開“水平調節螺母”（見圖一“3”）,調整探測器水平方向的探測角度，達到需要的探測角度后旋緊“水平調節螺母”；

8、使用專業工具松開“垂直調節螺絲”（見圖一“2”），調整探測器垂直方向的探測角度，達到需要的探測角度后旋緊“垂直調節螺絲”；

9、安裝完成，上電對監視、報警功能進行測試。（監視狀態時，圖一中“6”所示的窗口內的指示燈為綠色閃亮；報警狀態時，為紅色常亮；故障狀態時，不亮；檢污故障出現時，紅綠燈一起常亮）。
