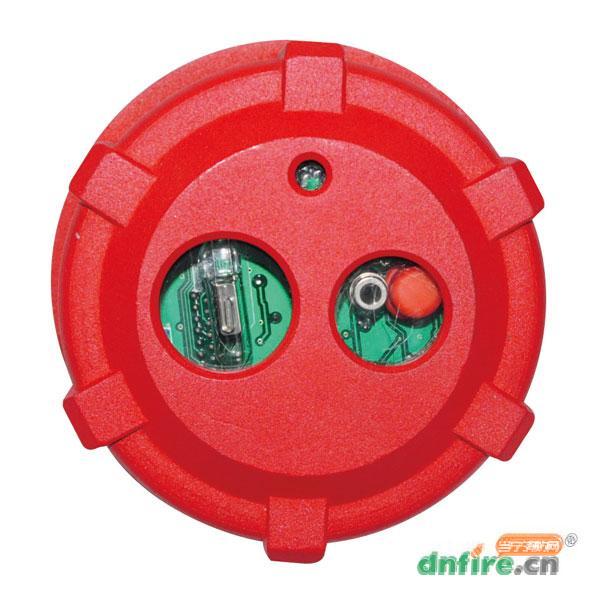

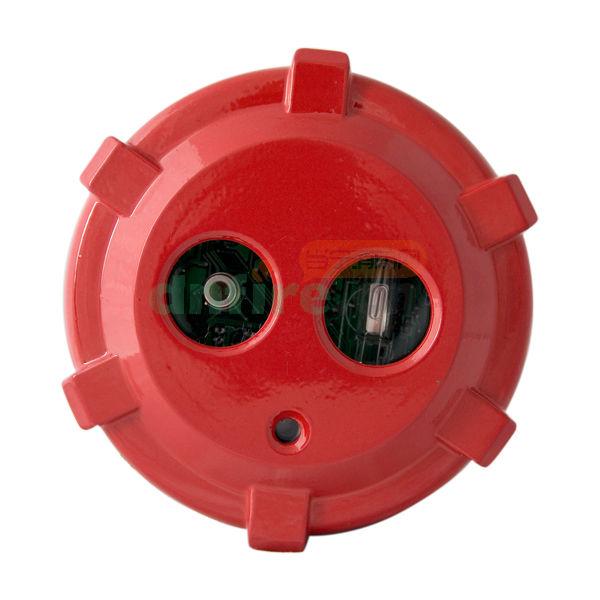

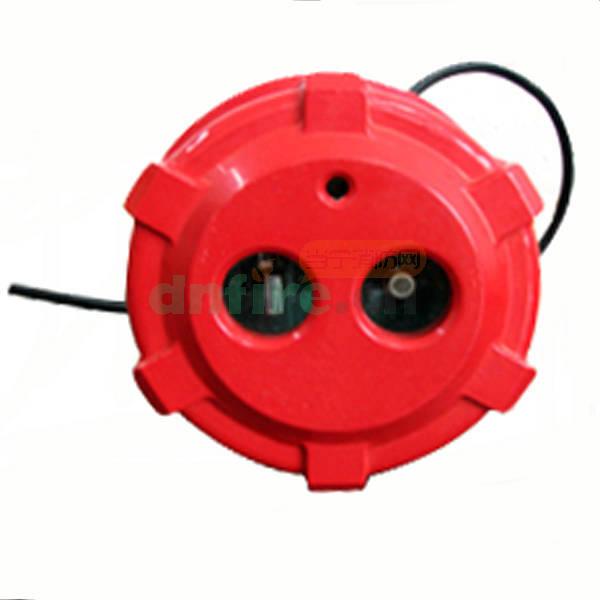

一、JTGB-UH-YC 102/IR1隔爆型紅紫外復合火焰探測器產品概述
JTGB-UH-YC 102/IR1防爆紅紫外復合火焰探測器是屬于智能型火災探測設備，它運用了先進的多紅外傳感技術(MIR)和復合探測技術，采用雙通道火焰?zhèn)鞲衅髟O(shè)計，其中一個通道使用對太陽光不敏感的紫外火焰?zhèn)鞲衅鳎硗庖粋€(gè)通道使用工作在特定的火焰輻射中心頻段的紅外傳感器，作為火焰監測的確認傳感器。通過兩傳感器的雙重探測，可以最大限度地提高探測的可靠性。
JTGB-UH-YC 102/IR1探測器能夠?qū)θ展狻㈤W電、電焊、人工光源、環境(人等)、熱輻射、電磁干擾、機械振動等干擾有很好的抑制，從而實現了對火焰信號的快速響應和準確識別。本探測器采用非接觸式探測，靈敏度現場可調，提供無源接點、標準電流輸出和總線接口與火災報警系統相連接。
JTGB-UH-YC 102/IR1探測器適用于無煙液體和氣體火災、產生煙的明火以及產生爆燃的場所。例如：航天工業、飛機庫、飛機修理場、化學工業、公路隧道、彈藥和爆炸品倉庫、油漆工廠、石油化工企業、制藥企業、發電站、印刷企業、易燃材料倉庫等可燃物含碳物質的其他場合。
二、JTGB-UH-YC 102/IR1紅紫外復合火焰探測器技術參數
| 工作電壓 |
DC20V～28V(標稱值DC24V) |
工作電流 |
≤90mA(24VDC) |
| 最快響應時間 |
500ms |
保護角度 |
≤90° |
| 外殼 |
鑄鋁 |
防護等級 |
IP66 |
| 防爆標志 |
ExdⅡCT6 |
安裝方式 |
壁裝或吊裝 |
| 環境溫度 |
-40～+80℃ |
相對濕度 |
≤95﹪RH(40+2℃) |
| 執行標準 |
GB15631-2008GB12791-2006 |
| 信號輸出 |
繼電器無源點、0-20mA、總線輸出 |
| 最大探測距離 |
25m條件：1100C㎡(33㎝×33㎝)，高為5㎝的正庚烷火 |
| 電纜引入裝置接口 |
標配：G3/4’’內螺紋 |

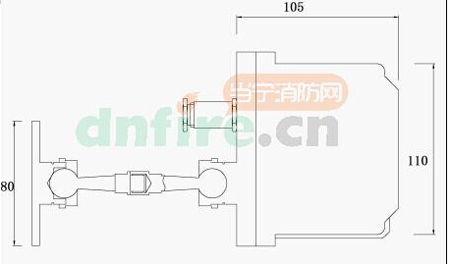

三、JTGB-UH-YC 102/IR1紅紫外復合火焰探測器外形尺寸圖
JTGB-UH-YC 102/IR1紅紫外復合火焰探測器外形尺寸圖
●外部接線及注意事項
所有信號線和電源線宜采用截面積大于1.0mm2的導線，并嚴格按規范要求進行布線，其中探測器外殼應良好接地。探測器接線定義見下表：
| 編號 |
接線標示 |
電路特征 |
描述 |
| 1 |
紅 |
+24V |
供電電源 |
| 2 |
黑 |
GND |
| 3 |
－ |
CANH |
總線輸出 |
| 4 |
－ |
CANL |
| 5 |
黃 |
無源點負端 |
繼電器故障輸出 |
| 6 |
白 |
無源點正端 |
| 7 |
棕(綠) |
無源點負端 |
繼電器火警輸出 |
| 8 |
藍 |
無源點正端 |
| 9 |
－ |
0～20mA負端 |
電流輸出 |
| 10 |
－ |
0～20mA正端 |
| 0～20mA電流輸出定義 |
0mA |
設備故障狀態 |
| 5mA(10%) |
正常監視狀態 |
| 15mA(10%) |
火警輸出狀態 |
注：無源點輸出和標準電流輸出一般不同時使用，用戶可以拆開探測器前蓋后根據需要在端子上相應接出。一般是：棕(綠)線接0～20mA負端，藍線接0～20mA正端。
●內部接線及注意事項

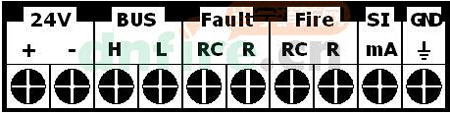

○端子圖
JTGB-UH-YC 102/IR1紅紫外復合火焰探測器端子圖
○端子說明
+24V：接DC24+
-24V：接DC24-
BUSH：接總線高
BUSL：接總線低
Fault：故障繼電器輸出，故障發生時常閉觸點斷開，觸點1.0A30VDC，0.5A125VAC；
Fire：火警繼電器輸出，火警發生時常開觸點閉合，觸點1.0A30VDC，0.5A125VAC；
SI：標準信號0～20mA輸出，0mA：設備故障狀態；5mA(10%)：正常監視狀態；15mA(10%)：火警輸出狀態
GND：接地
