Securiton賽庫瑞登隸屬于瑞士Securitas集團旗下，自1948年成立以來一直致力于消防及安防技術服務工作。Securiton賽庫瑞登ASD535系列在國內銷售有ASD535-3和ASD535-4兩種型號，是市場上很難見到的采樣管可以非對稱布置以及單個探測單元管長可達200米的吸氣式感煙火災探測器。

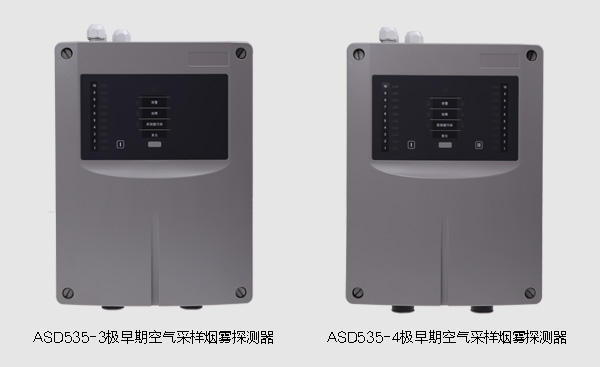

　　上圖(左)為ASD535-3極早期空氣采樣煙霧探測器，只有一個探測單元，即探測器出來只有一個采樣管路，圖中可見只有一側有10格燈柱顯示。ASD535-3從技術上說是單管単區型吸氣式感煙火災探測器；上圖(右)中是ASD535-4，顯示I、II雙管雙區型探測器，ASD535-4外觀與ASD535-3最大最明顯的區別就是10格燈柱兩側都有，內部結構，本質上其實也就是ASD535-3比ASD535-4空氣采樣煙霧探測器少一個探測腔。

　　下面就以ASD535-4極早期空氣采樣煙霧探測器為例進行剖解，以便讓大家更了解。

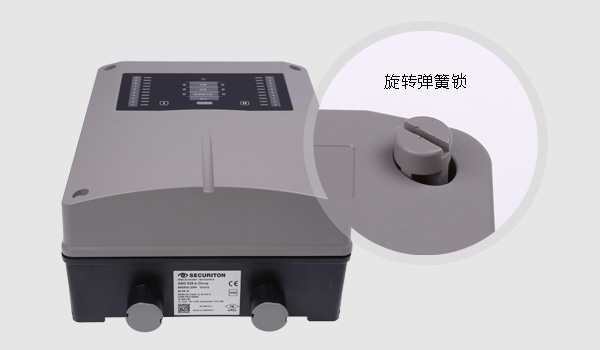

　　首先先不得不跟大家提一提圖中放大的螺絲，這螺絲叫做旋轉彈簧鎖，只要旋轉90°即可擰上固定或者擰開，這種旋轉彈簧鎖固定結構也只是在進口產品中看到。(在諾帝菲爾NFS2-3030火災報警控制系統(聯動型)、NFS2-640火災報警控制系統(聯動型)上也有類似結構的固定件)

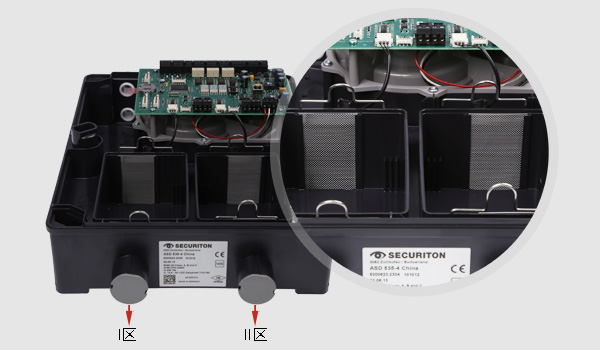

　　面蓋打開之后，我們看見有兩塊矩形空處即為安裝探測腔核心部位，探測腔進出口處都有鋼絲網，以過濾雜物；探測器底部的兩根管即是空氣采樣進氣管，左邊的為I區，右邊的為II區。

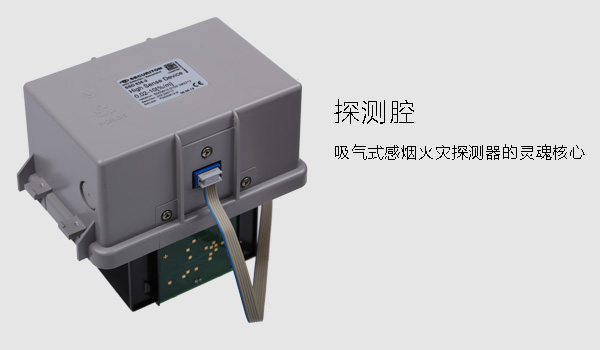

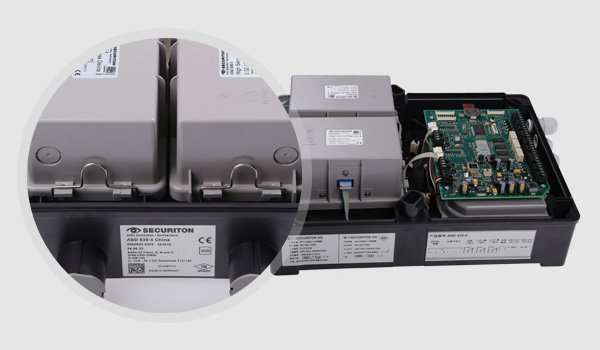

　　上圖為ASD535-4空氣采樣煙霧探測器的探測腔，是吸氣式感煙火災探測器的靈魂核心。發貨時，探測腔是與探測器分開包裝的，足見一個益處，元件方便更換。從下文中我們同樣可以看見，探測器的部件都是可拆分，這就意味著有部件損壞時只需更換損壞部分即可，而不是重新購買探測器，這對于價格昂貴的空氣采樣探測器來說，是個福音。

　　探測腔安裝需要注意方向問題，不過值得肯定的是假如你方向反了是安裝不了的。簡單的識別方法就是探測腔與探測器的通訊線都是在外側的。連接采用的是壓扣方式，安裝拆卸都比較方便。

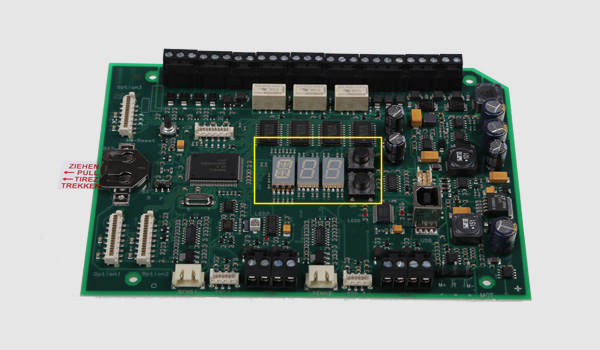

　　上圖為探測器的主板，同樣方便拆卸，上圖中黃色方框區域即為探測器的操作區域，探測器的參數設置就是通過這里的2個按鍵以及一組顯示模塊完成。

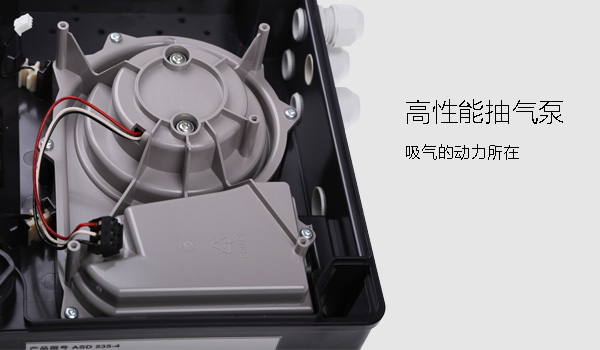

　　主板下面是高性能抽氣泵，它是吸氣的動力所在，吸氣式感煙火災探測器之所以是主動探測就是因?yàn)橛兴?/p>

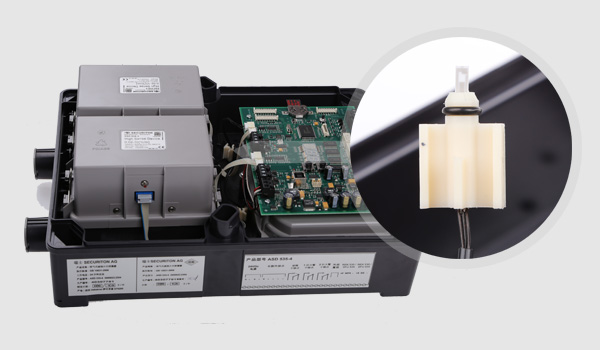

　　上圖為氣流傳感器，用來檢測采樣管氣流，氣流過大說明管道可能有破損大開口，氣流過小則有可能出現管路堵塞情況，值得一提的是，這部件同樣是可以方便拆卸安裝的。

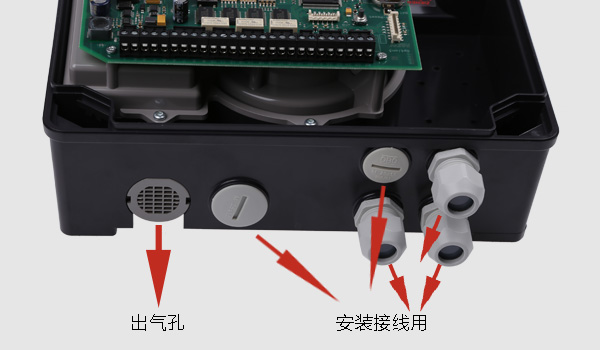

　　上圖最左側網狀的孔是探測器的出氣孔，抽氣泵吸來的空氣樣本從出氣孔排出，其他的是安裝接線所用。

　　ASD535擁有多樣的配件以及豐富的擴展，分址定位裝置（可以定位采樣孔）、不同靈敏度探測腔、管路濾水裝置、管路濾塵裝置、管路自動清洗裝置、防爆隔爆閥這些配件可以滿足不同工作環境以及要求；ASD監控管理軟件、網絡卡模塊、繼電器輸出模塊、存儲模塊的功能擴展也大大增強了ASD535吸氣式感煙火災探測器的功能性。
