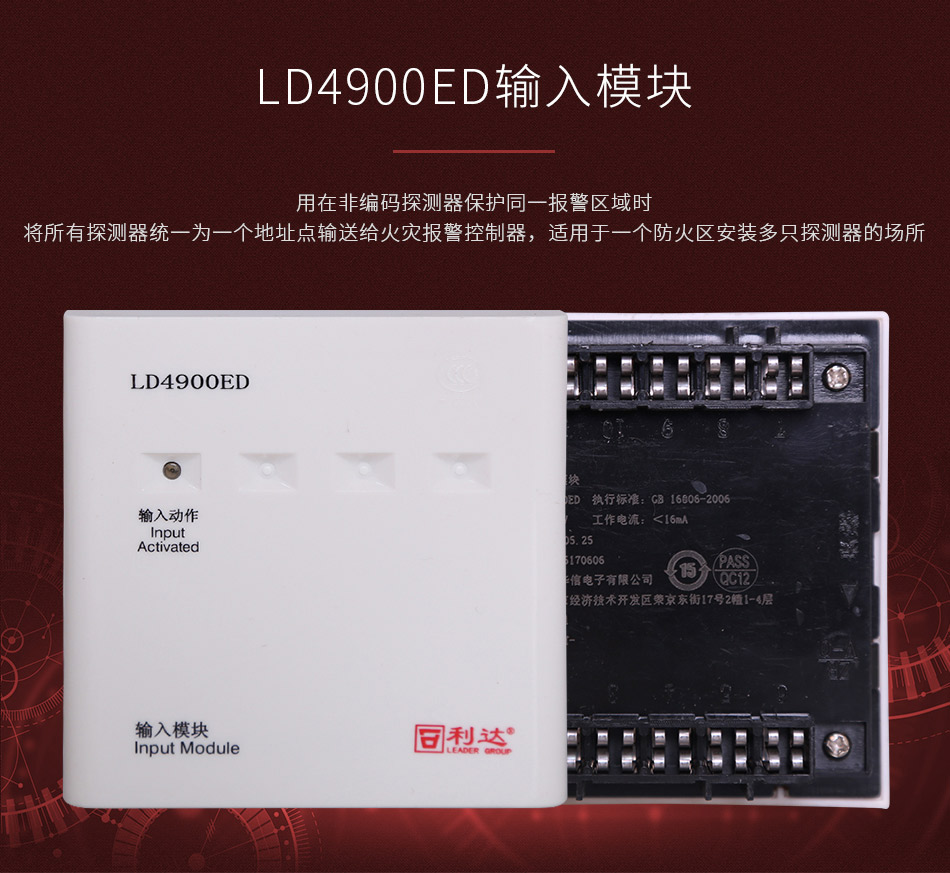

LD4900ED輸入模塊用在非編碼探測器保護同一報警區域時將所有探測器統一為一個地址點輸送給火災報警控制器,適用在一個防火區安裝多只探測器的場所。
LD4900ED輸入模塊為二總線,無極性;
采用電子編碼,占一個節點地址(0~255);
單色指示燈常亮顯示火警信息;

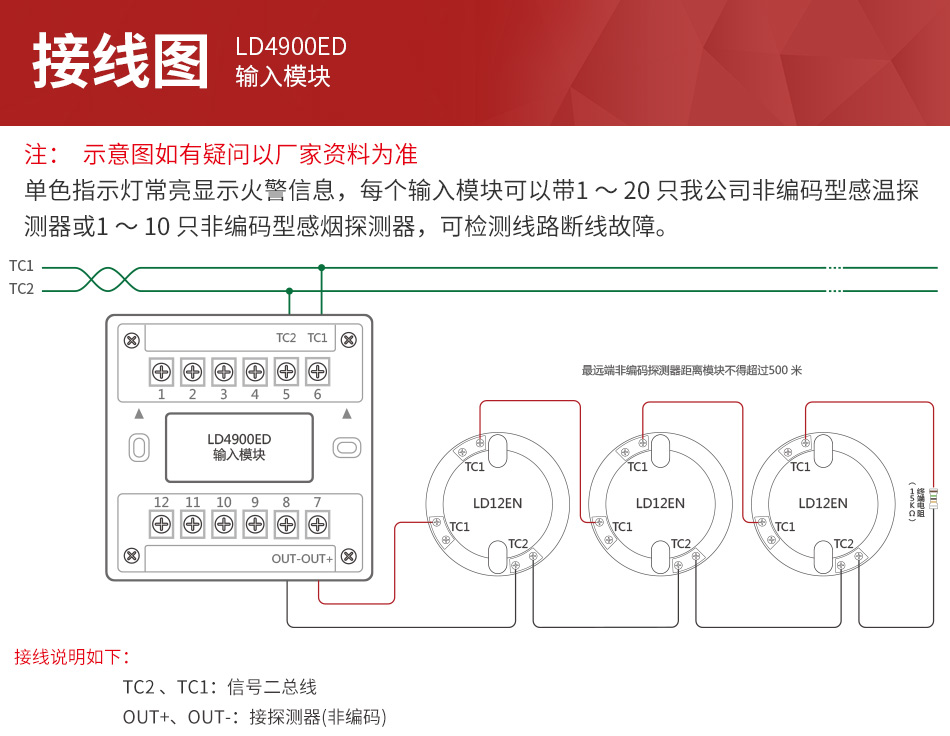

每個LD4900ED輸入模塊可以帶1~20只利達公司非編碼型探測器;
LD4900ED輸入模塊可檢測線路斷線故障。
指示燈狀態 | 正常監視:紅燈間隔 2 秒閃亮 |
輸入動作:紅燈常亮 | |
故障狀態:紅燈常滅 | |
二總線 | 電壓:DC 14V - 24V |
電流:靜態電流<0.8mA,報警電流<1.5mA | |
電源總線 | 電壓:DC 24V(DC 18V - 26V) |
電流:靜態電流<19mA,報警電流<34mA | |
輸入信號類型 | 直流模擬電壓 |
輸入信號范圍 | 0V - 24V |
模塊狀態判定 | 故障狀態:USG<6V |
輸入動作:6V≤USG<14V | |
正常監視:USG≥14V | |
溫度 | -10℃ - 45℃ |
相對濕度 | 小于等于 95RH(40±2℃) |
安裝方式 | 配合利達公司 LD60(N)底座安裝使用,采用插拔式結構 |
外形尺寸 | 寬 100mm× 高 87mm× 厚 40mm |
重量 | 0.11Kg±0.01Kg |
