注意:該型號產品已經停產,其替代產品為LD4800ED-A中繼模塊。

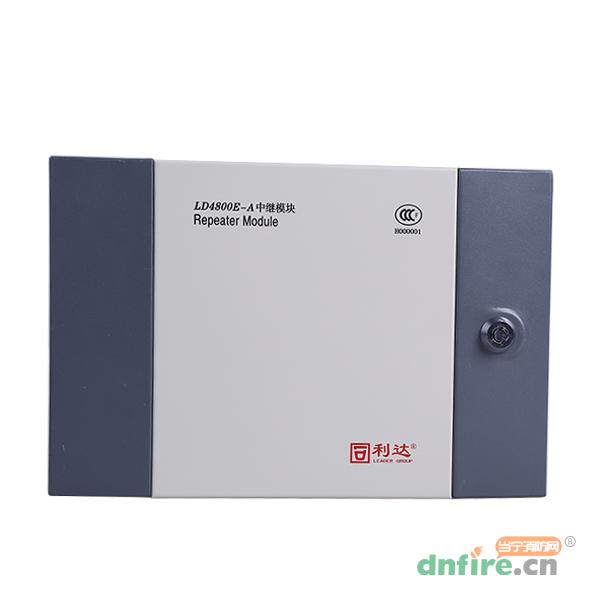

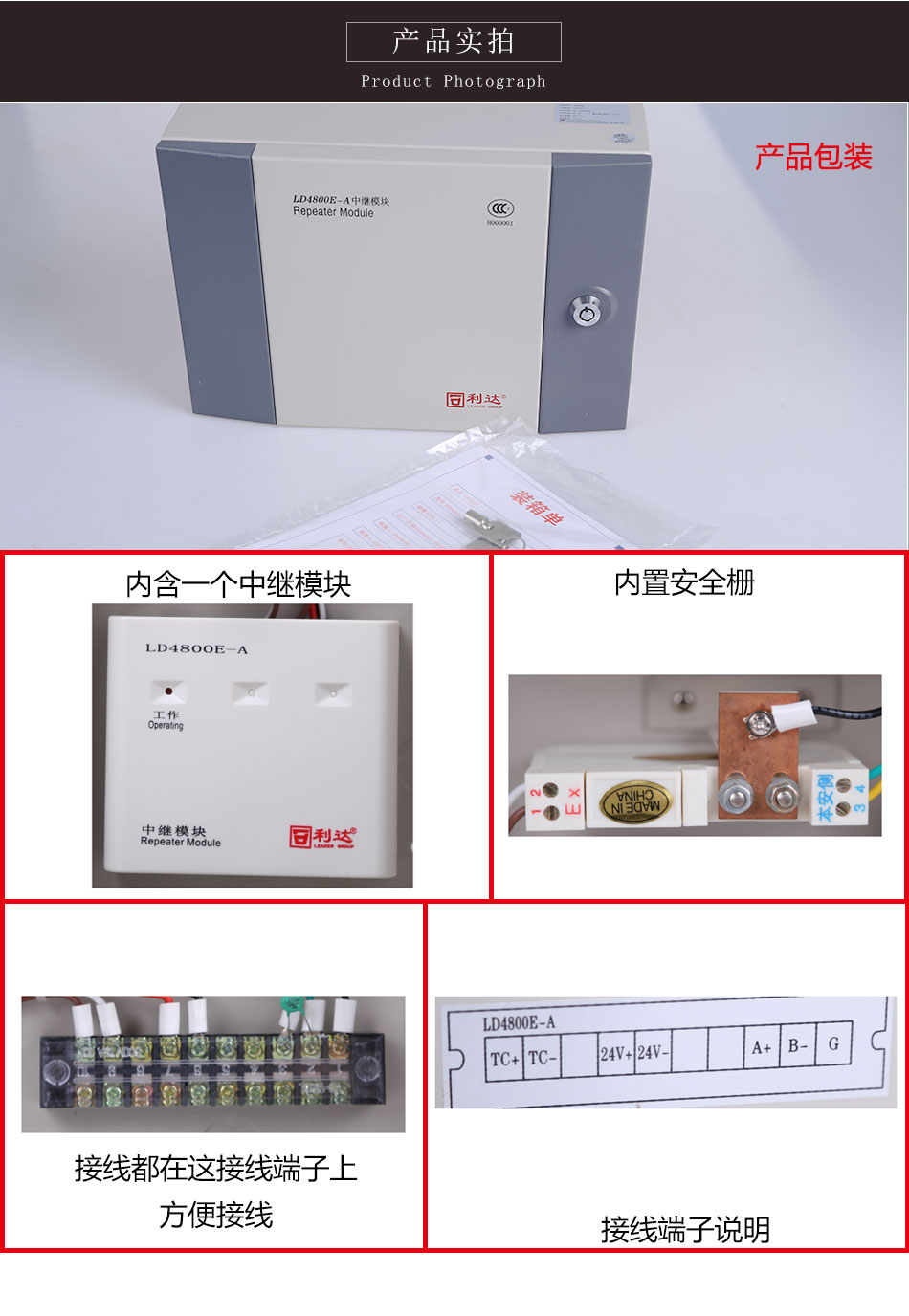

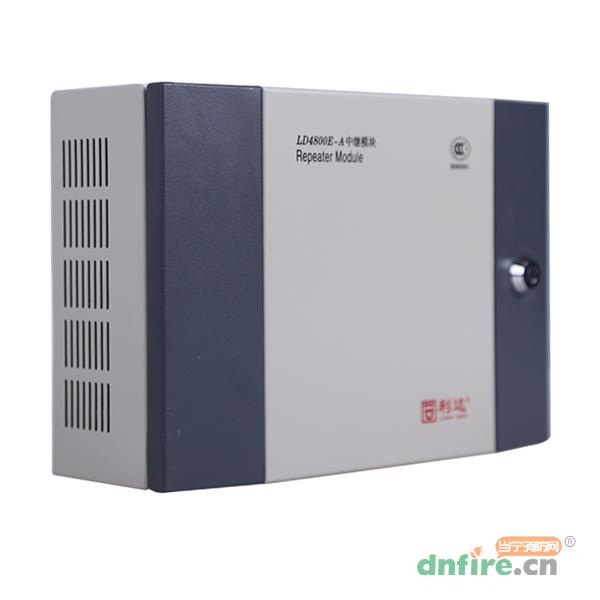

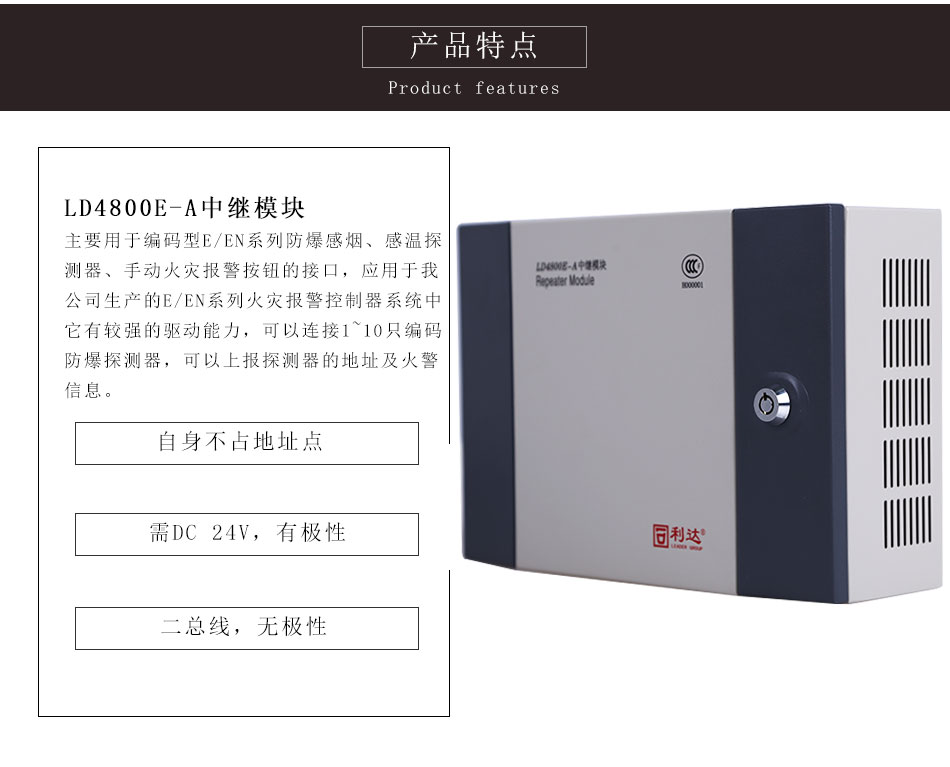

LD4800E-A中繼模塊內置安全柵,主要用于編碼型E/EN系列防爆感煙、感溫探測器、手動火災報警按鈕的接口,應用于我公司生產的E/EN系列火災報警控制器系統中,它有較強的驅動能力,可以連接1~10只編碼防爆探測器,可以上報探測器的地址及火警信息。滿足GB16806-2006《消防聯動控制系統》和《消防產品3C認證實施規則》。
★自身不占地址點。
★需DC24V,有極性。
★二總線,無極性。

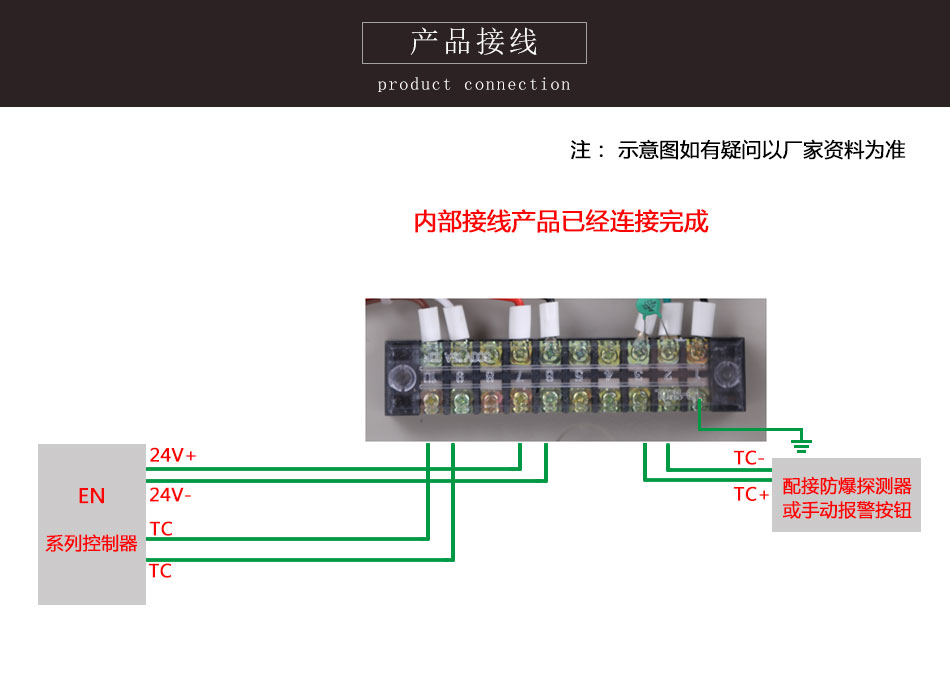

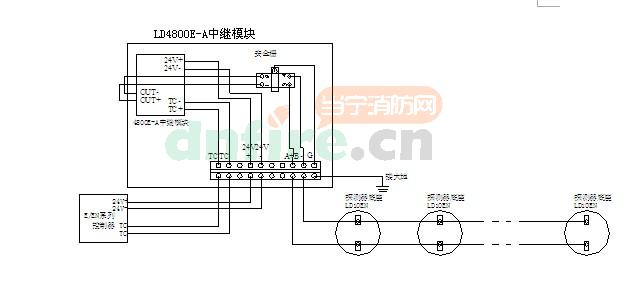

★每個LD4800E-A接口可以組連1~10只編碼型防爆感煙或感溫探測器或1~10只編碼型防爆手動火災報警按鈕。

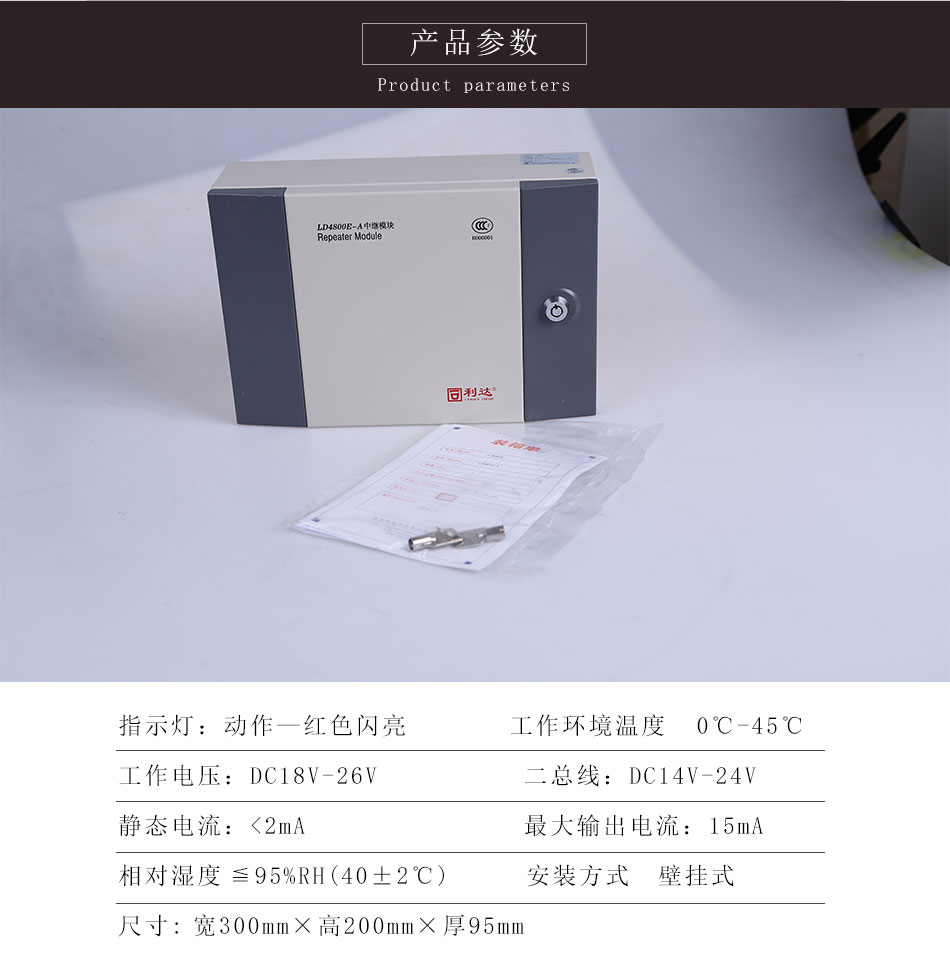

主要技術指標 | |
內容 | 技術參數 |
指示燈 | 動作——紅色閃亮 |
工作電壓 | 電源總線:DC18V-26V 二總線:DC14V-24V |
工作電流 | 靜態電流:<2mA 最大輸出電流:15mA |
工作環境溫度 | 0℃-45℃ |
工作環境相對濕度 | ≦95%RH(40±2℃) |

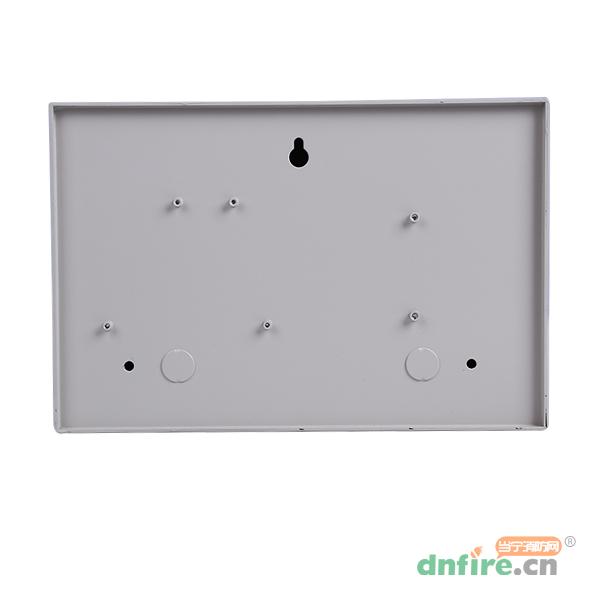

安裝方式 | 壁掛式 |

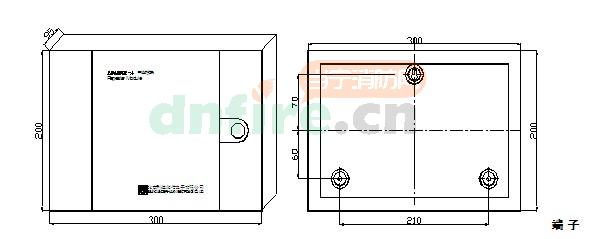

最大外形尺寸 | 寬300mm×高200mm×厚95mm |
重量 | 2.90kg±0.01kg |
★安裝前的準備:工程內裝修完成后,方可將設備拆箱,進行就位安裝。
★安裝位置要求:安裝位置應遠離水源和強電設備。嚴禁在腐蝕性氣體或液體環境中安裝。
