注意:該型號產品已經停產,其替代產品為LD4400ED-2輸入模塊。

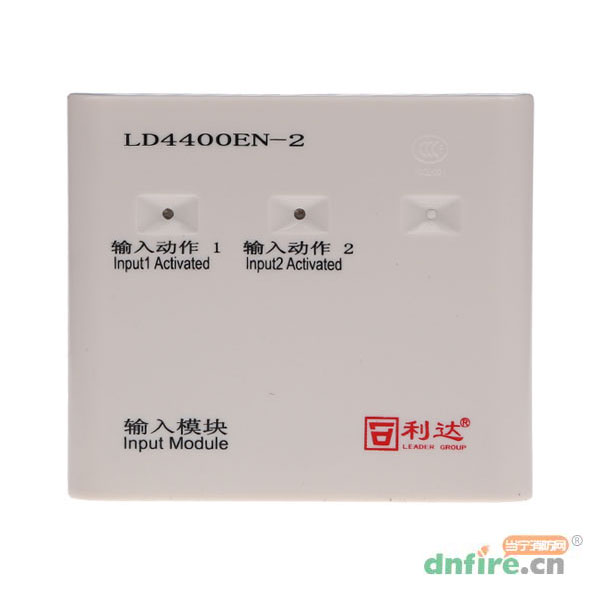

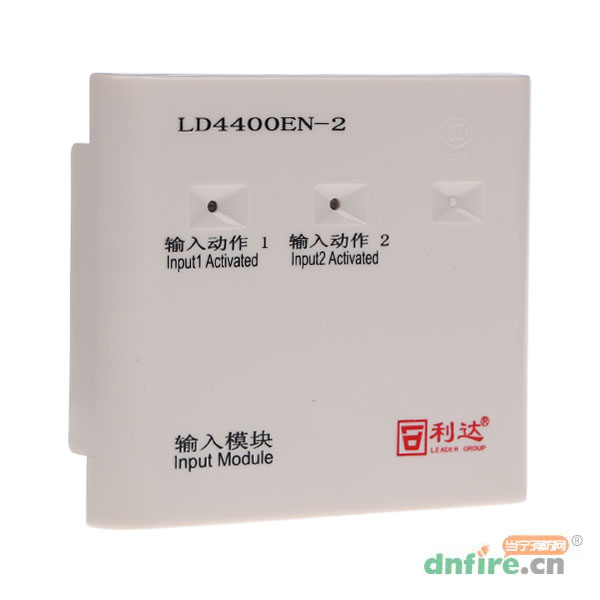

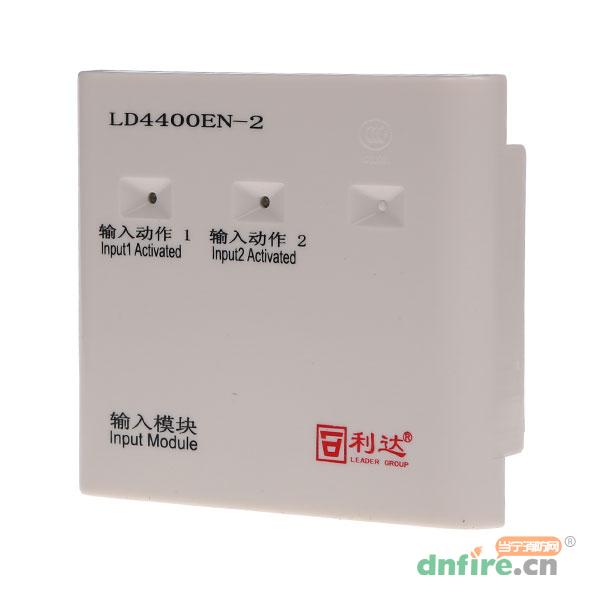

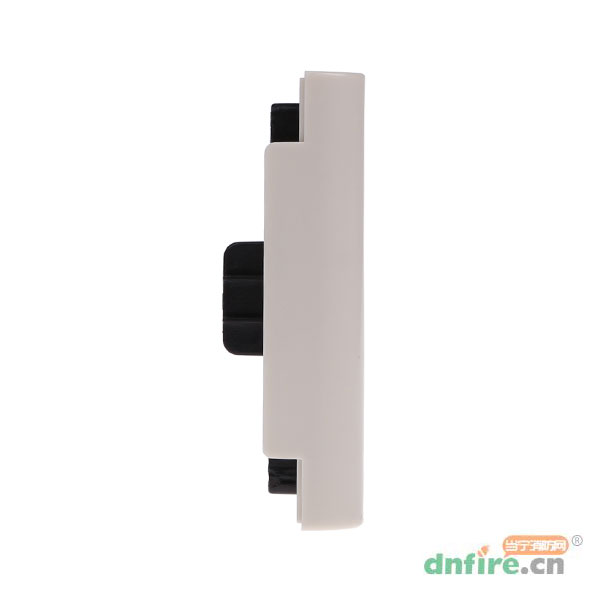

LD4400EN-2輸入模塊采用特殊防潮技術和插拔式結構設計。內置單片機,適時處理采集的輸入信息,工作性能穩定可靠,具有較強的抗干擾能力,滿足聯動標準GB16806-2006對輸入模塊的技術要求和《消防產品3C認證實施規則》。可以接收兩組任何常開無源接點的動作信號,如:水流指示器、壓力開關、感溫電纜等的動作信號??梢院屠_公司生產的E/EN系列火災報警控制器配合使用。也可以接收可燃氣體探測器、紫外火焰探測器等報警后給出的無源接點的動作信號。
★二總線,無極性。
★采用電子編址方式,占兩個連續的地址點。
★可接收無源開關接點信號。
★可檢測無源開關接點斷線故障。

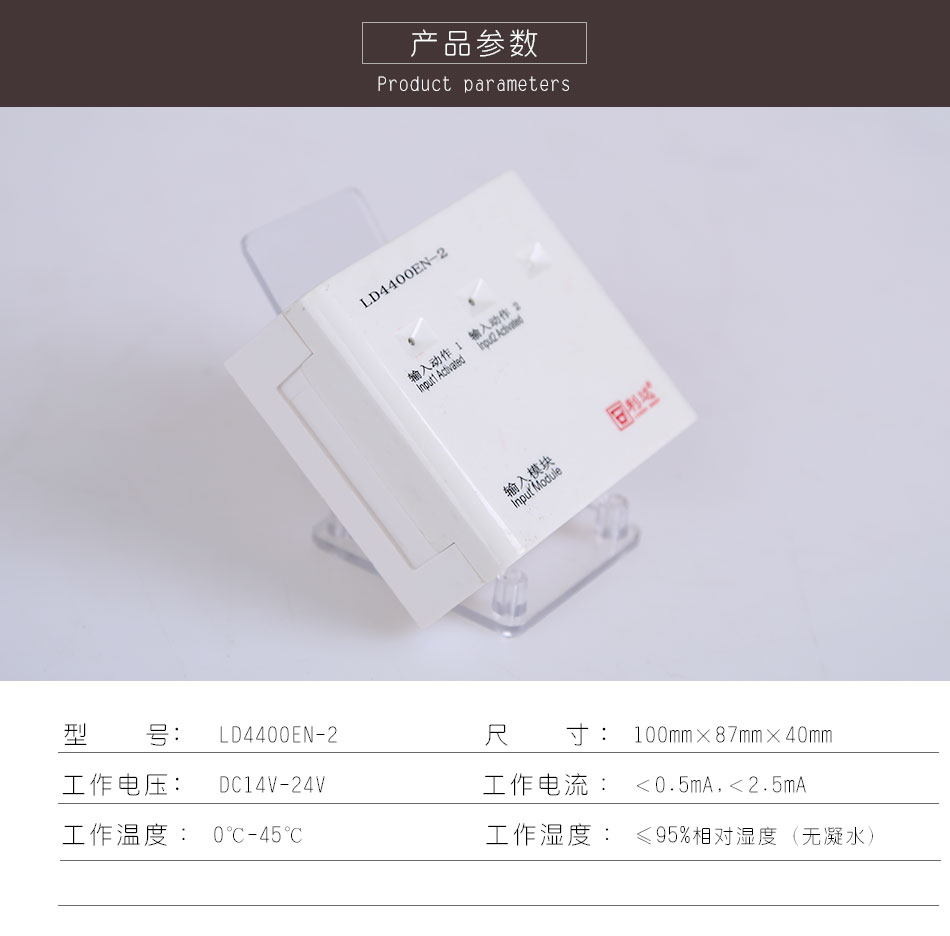

主要技術指標 | |
內容 | 技術參數 |
類型 | 輸入模塊 |
指示燈 | 動作——紅色閃亮 |
工作電壓 | DC14V-24V |
工作電流 | 靜態電流:<0.5mA 報警電流:<2.5mA |
工作環境溫度 | 0℃-45℃ |
工作環境相對濕度 | ≦95%RH(40±2℃) |

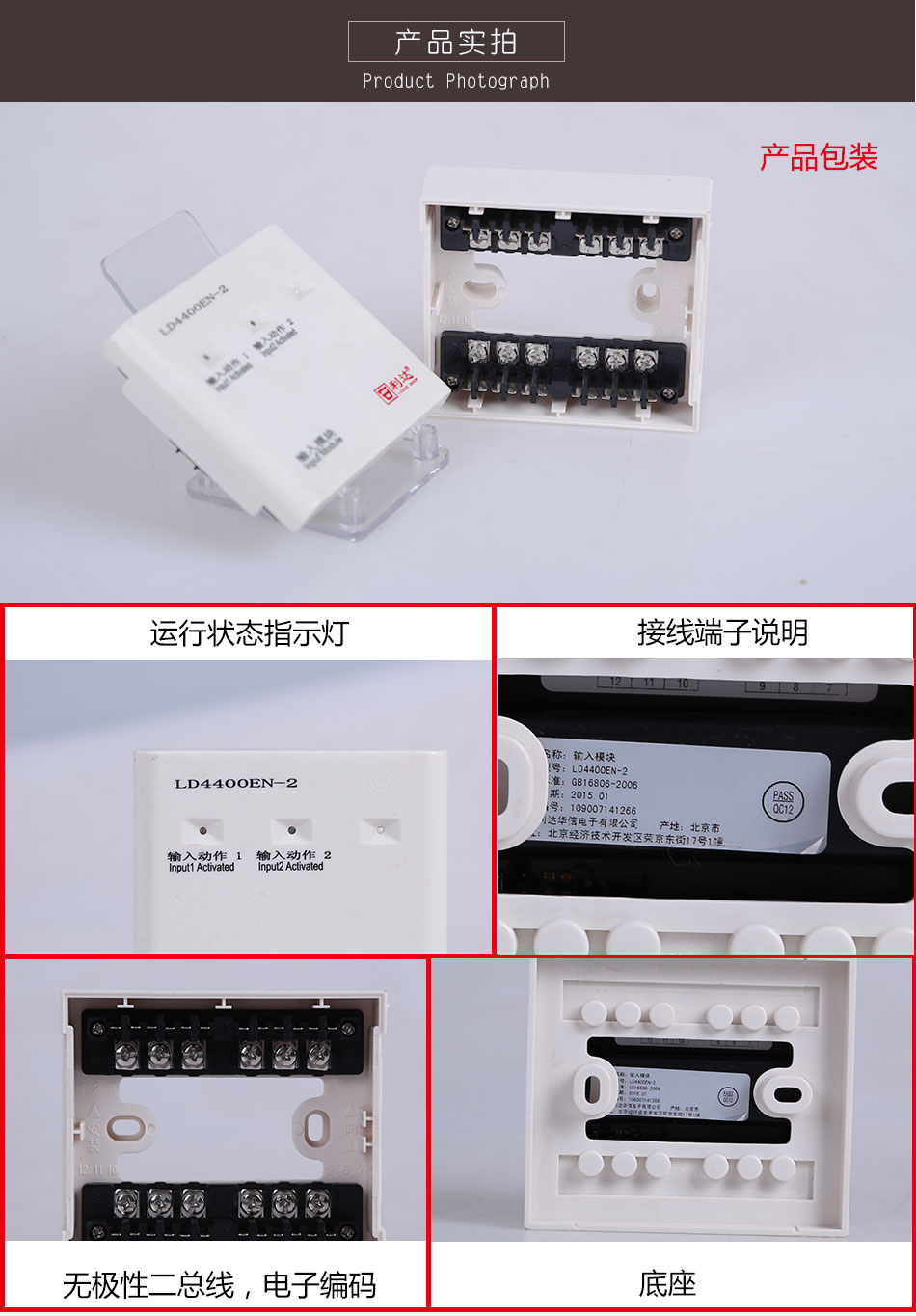

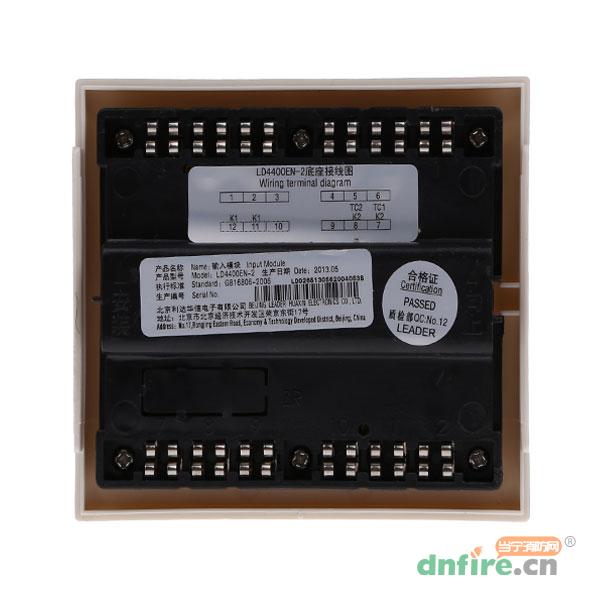

安裝方式 | 配合本公司LD60(N)底座安裝使用,采用旋轉式安裝方式,安裝方便 |
最大外形尺寸 | 寬100mm×高87mm×厚40mm |
重量 | 0.11kg±0.01kg |

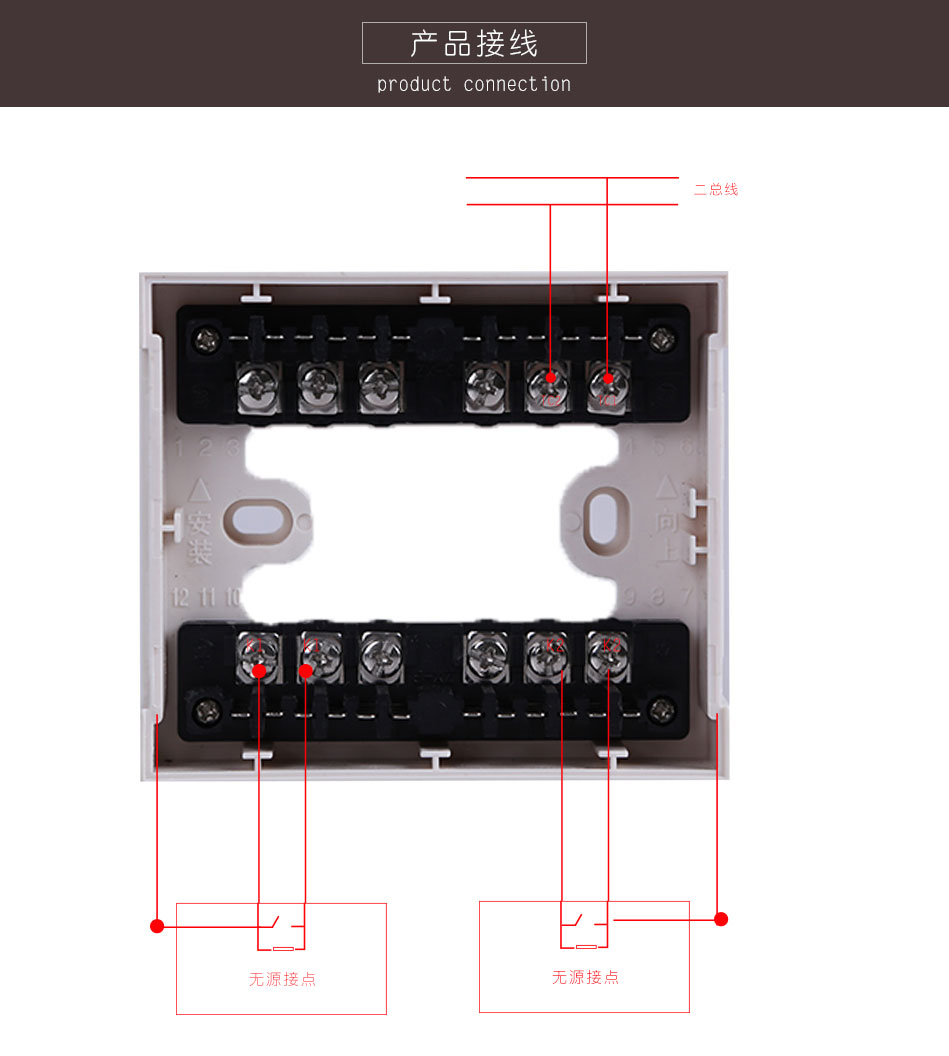

第一步:準備一根RVS線(信號總線),四根RV線(反饋線)。這里用普通線代替。 | 第二步:將線路從LD4400EN-2雙輸入模塊 模塊底座的穿線孔處穿過。 |

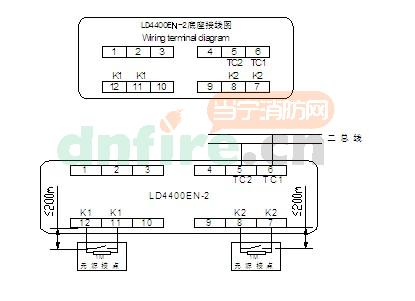

第三步:將RVS線接到模塊TC1、TC2接線端子上。 |
第四步:第一組反饋信號(無源常開)接于K1接線端子上。 |
第五步:第二組反饋信號(無源常開)接K2接線端子上,反饋線的末端須并聯16K電阻。 |
第六步:檢查接線是否正確。 |
第七步:將LD4400EN-2雙輸入模塊 模塊上蓋蓋上。 |
第八步:接線完成。 |
