注意:該型號產品已經停產,替代產品為LD4401ED中繼模塊。

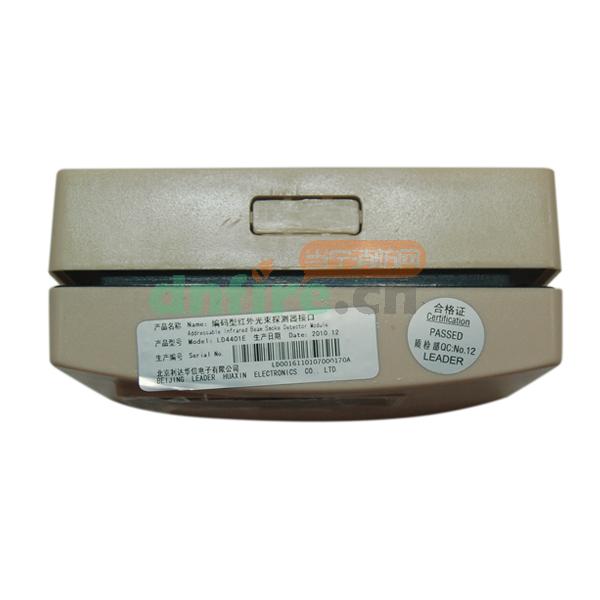

LD4401E編碼型紅外光束探測器接口模塊采用特殊防潮技術和插拔式結構設計,工作穩定可靠,具有較強的抗干擾能力,與紅外光束感煙探測器配套和我公司生產的E/EN系列火災報警控制器配合使用??梢越邮占t外光束探測器的模擬電壓輸出信號。
★二總線,有極性。
★采用電子編碼,占一個地址點。
★可接收紅外光束探測器模擬量電壓輸出信號。
★需與我公司專用紅外光束探測器配合使用。
主要技術指標 | |
內容 | 技術參數 |
類型 | 輸入模塊 |
指示燈 | 火警——紅色閃亮 |
工作電壓 | 電源總線:DC18V-26V 控制總線:DC14V-24V |
工作電流 | 靜態電流:<1mA 火警電流:<1mA |
輸入信號參數 | 監測狀態:DC20V-24V 故障狀態:DC0V-1V 火警狀態:DC10V-14V |
工作環境溫度 | 0℃-45℃ |
工作環境相對濕度 | ≦95%RH(40±2℃) |
安裝方式 | 配合本公司LD60(X)底座安裝使用,采用插拔式安裝方式,安裝方便 |

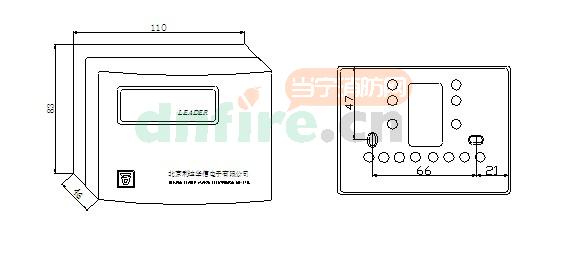

最大外形尺寸 | 寬100mm×高83mm×厚46mm |
重量 | 0.11kg±0.01kg |
☆小模塊通用底座LD60(X)包裝袋內有一塊金屬連接板,如圖4-1所示將其安裝在預埋盒固定孔上。
☆底座上有兩個長條孔,可用螺釘將底板固定在墻壁上。
☆將各導線由底部進出線孔穿入并與相應端子正確連接。
☆系統接線校驗后,將接口合在底座上,并按壓使兩部分扣緊合縫。
