青鳥消防最新產品接線圖重磅來襲！

本期為大家?guī)?lái)火災自動報警系統中常規設備（模塊）的接線示意圖。

輸入模塊

JBF5131A、JBF5131C輸入模塊接線圖

監視無源閉合應答的現場設備

監視無源斷開應答的現場設備

輸入/輸出模塊

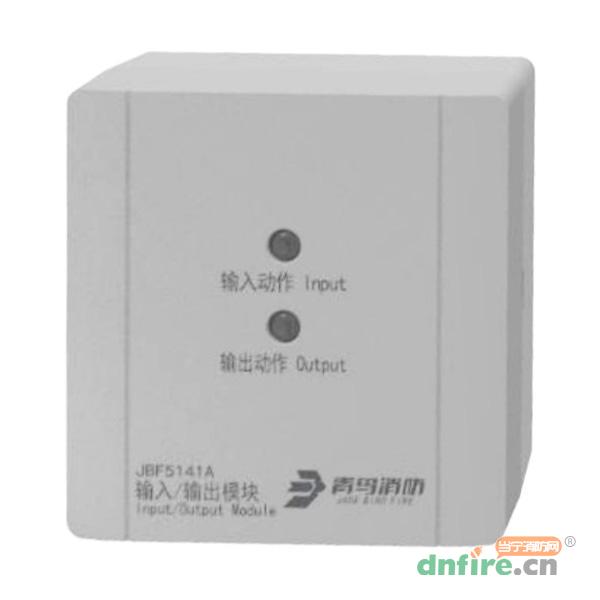

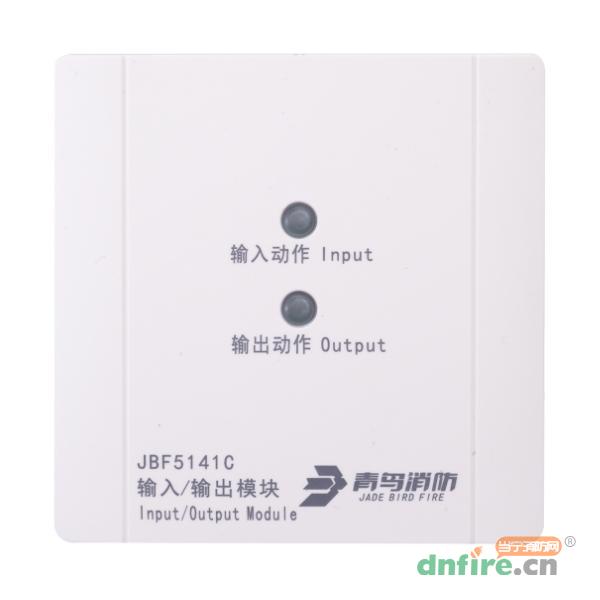

JBF5141A、JBF5141C輸入/輸出模塊接線圖

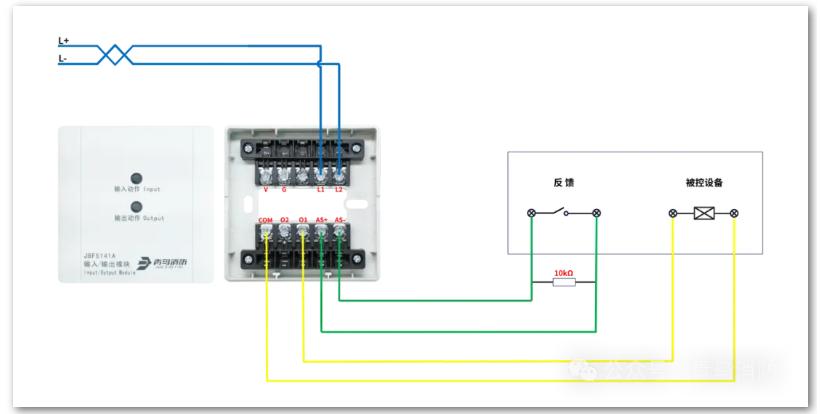

觸點無源輸出

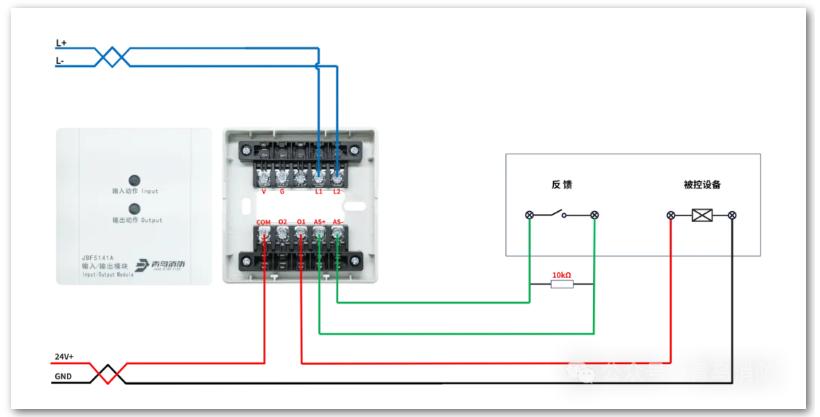

觸點有源輸出

有源輸出

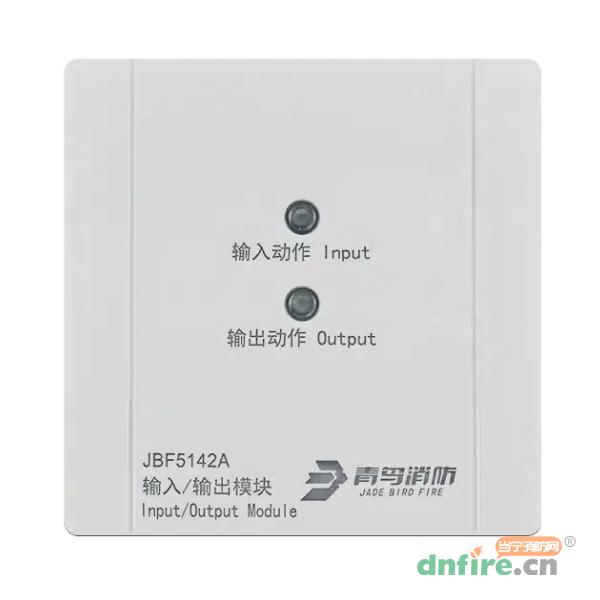

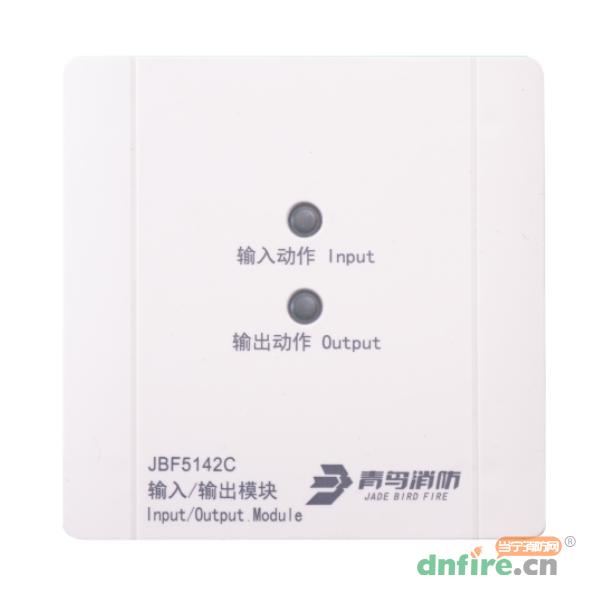

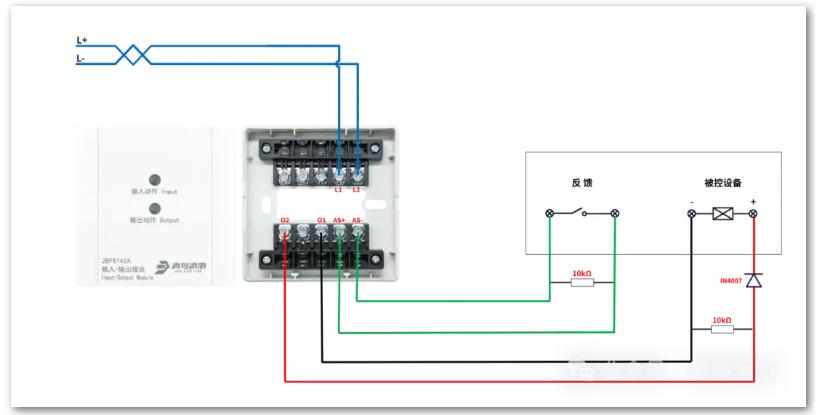

JBF5142A、JBF5142C輸入/輸出模塊接線圖

JBF5146A輸入/輸出模塊接線圖

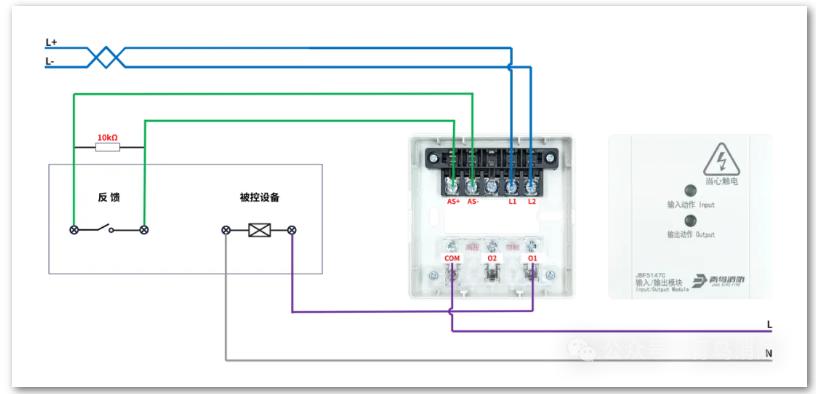

JBF5147C輸入/輸出模塊接線圖

輸出模塊（廣播專用）

JBF5143A、JBF5143C輸出模塊接線圖

中繼模塊

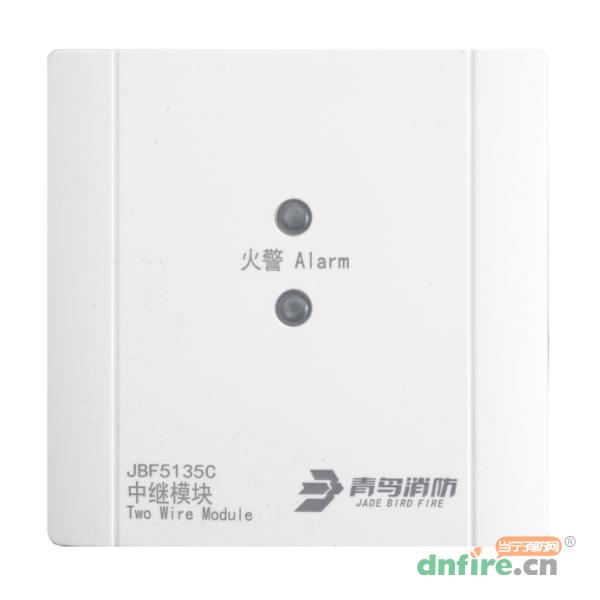

JBF5135C中繼模塊接線圖

隔離模塊

JBF4171隔離模塊接線圖

樹狀分支

環形
