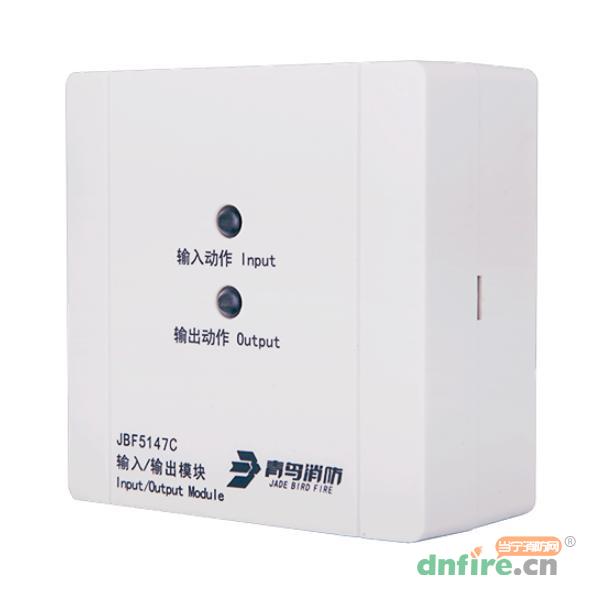

JBF5147C輸入/輸出模塊是青鳥消防的可實現輸入檢測，多種方式輸出的控制模塊。該模塊主要用于消防聯動控制系統。控制聯動設備動作并接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的（如風機、水泵等）外部設備，同時監測外部設備工作狀態。
內置微處理器。
采用SMT表面貼裝工藝。
具有一組無源繼電器輸出觸點，觸點容量1A/250VAC或2A/30VDC。
通信采用二總線技術，無極性要求。
施工中應使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
模塊結構上有設計安全防護裝置，防止誤觸電，且有醒目防觸電的提醒。
| 型號 | JBF5147C |
| 名稱 | 輸入/輸出模塊 |
| 品牌 | 青鳥消防 |
| 額定工作電壓 | DC24V |
| 監視電流 | ≤0.5mA（DC24V） |
| 動作電流 | ≤0.85mA（DC24V） |
| 觸點容量 | AC250V/1A或DC30V/2A |
| 指示燈 | 具有一個輸入動作指示燈，正常監視狀態時紅色閃亮，輸入動作時紅色常亮； 具有一個輸出動作指示燈，正常監視狀態時紅色閃亮，輸出動作時紅色常亮； 通過總線與消防聯動控制器或氣體滅火控制器通信 |
| 編碼方式 | 電子編碼，1 - 200/1 - 252 |
| 供電方式 | 由消防聯動控制器或氣體滅火控制器的總線供電 |
| 工作溫度 | -10~+55℃ |
| 貯存溫度 | -20~+65℃ |
| 相對濕度 | ≤95%RH(40℃±2℃無凝露) |
| 外殼材質 | 塑料 |
| 外形尺寸 | 85mm×85mm×41mm |
| 產品質量 | 113.5g |

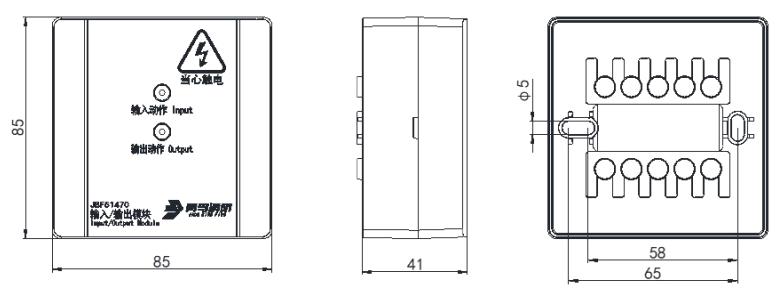

外形及安裝示意圖如下：(單位：mm）

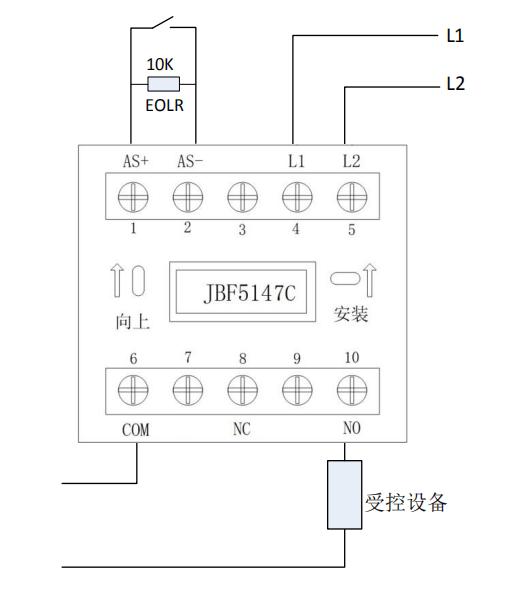

L1（端子4）、L2（端子5）：接回路總線，無極性。
AS+（端子1）、AS-（端子2）：接應答（無源觸點），須并聯10KΩ終端電阻。
NO(端子10)、COM（端子6）：接被控設備（無源觸點）。
