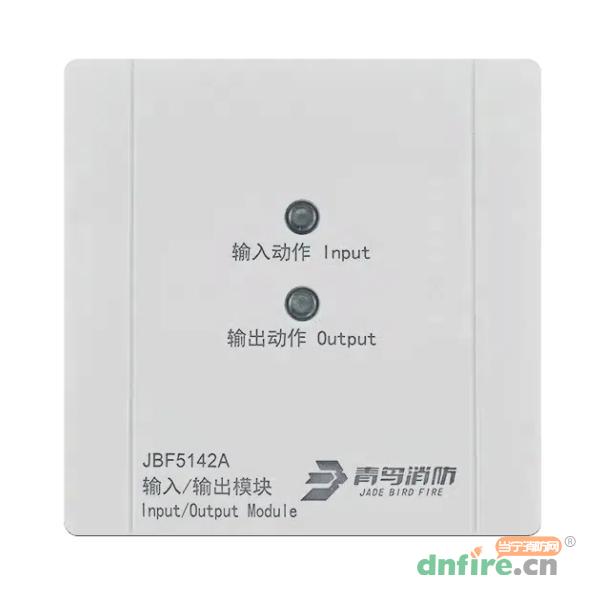

JBF5142A輸入/輸出模塊是青鳥消防股份有限公司開發的可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。
內置微處理器。
采用SMT表面貼裝工藝。
模塊電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作。
通信采用二總線技術，無極性要求。
施工中建議使用雙絞線，導線截面積不小于1.5mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
| 型號 | JBF5142A |
| 名稱 | 輸入輸出模塊 |
| 品牌 | 青鳥消防 |
| 工作電壓 | DC16-30V |
| 回路總線 | 調制型，二總線，無極性 |
| 監視電流 | ≤0.5mA（24V） |
| 報警電流 | ≤10.0mA（24V） |
| 編碼方式 | 電子編碼器編碼 |
| 編碼范圍 | 1-200 |
| 確認燈 | 監視狀態：“輸入動作”指示燈紅色閃亮，“輸出動作”指示燈紅色閃亮 |
| 確認燈 | 動作狀態：“輸入動作”指示燈紅色常亮，“輸出動作”指示燈紅色常亮 |
| 確認燈 | 故障狀態：輸入端發生故障“輸入動作”指示燈不亮，輸出端發生故障“輸出動作”指示燈紅色不亮 |
| 觸點負載 | DC30V/1.5A/100ms，最大輸出能量2.1J |
| 外形尺寸 | 85mm長*85mm寬*41mm高 |
| 工作環境 | -10～55℃ |
| 相對濕度 | ≤95%，無凝露 |

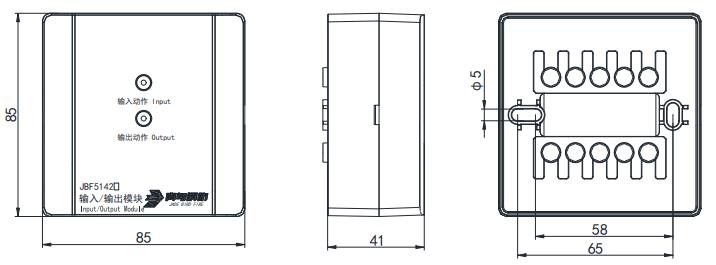

外形及安裝示意圖如下：(單位：mm）
