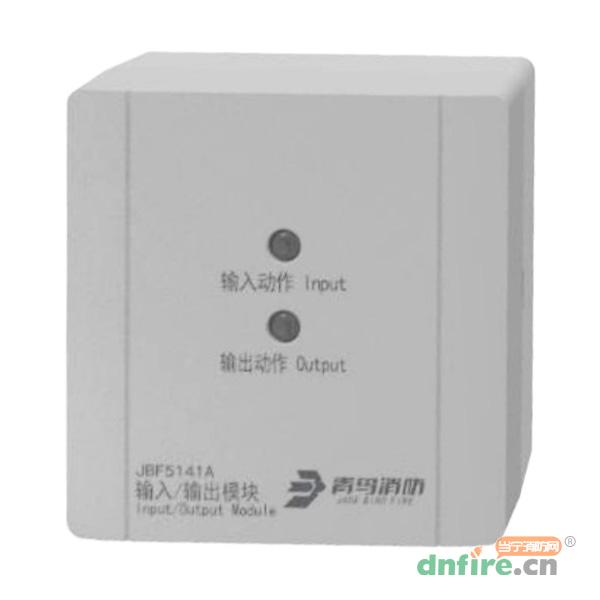

JBF5141A輸入/輸出模塊是青鳥消防股份有限公司開發的可實現輸入檢測，多種方式輸出的控制模塊。該模塊主要用于消防聯動控制系統?？刂坡?lián)動設備動作并接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的（如防火卷簾門、送風閥、排煙閥等）外部設備，同時監測外部設備工作狀態。
內置微處理器。
采用SMT表面貼裝工藝。
具有一組無源繼電器輸出觸點。
通信采用二總線技術，無極性要求。
施工中應使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
適用于賓館客房、辦公樓、圖書館、影劇院、郵政大樓等公共場所。安裝于現場，用于對外接設備進行控制和狀態監測。具備完善的故障檢測功能（包括輸入、輸出端的斷路、短路檢測）。
| 工作溫度 | -10~+55℃ |
| 貯存溫度 | -20～+65℃ |
| 相對濕度 | ≤95%(無凝露) |
| 防爆標志 | 不涉及 |
| 工作電壓 | DC18-28V，調制型，控制器提供 |
| 監視電流 | ≤ 0.5mA（DC24V） |
| 動作電流 | ≤0.75mA（DC24V） |
| 觸電容量 | 2A/30VDC |
| 確認燈 | 監視狀態：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮 動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮 故障狀態：“輸入動作”燈不亮，“輸出動作”燈不亮 |
| 線制 | 二線制（無極性） |
| 編址范圍 | 1~200 |
| 編址方式 | 專用電子編碼器 |
| 最遠傳輸距離 | 1000m/RVS2*1.0 mm2 |
| 兼容性 | JBF50XX 系列控制器、JBF-11SF 系列控制器 |
| 外觀 | PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 | 塑料 |
| 產品質量 | 113.5g |
| 外形尺寸 | L 85mm×W 85mm×H 41mm |
| 保護面積 | 不涉及 |
| 認證特性 | 消防認證 |
外形及安裝示意圖如下：(單位：mm）
觸點無源輸出
觸點有源輸出
有源輸出
