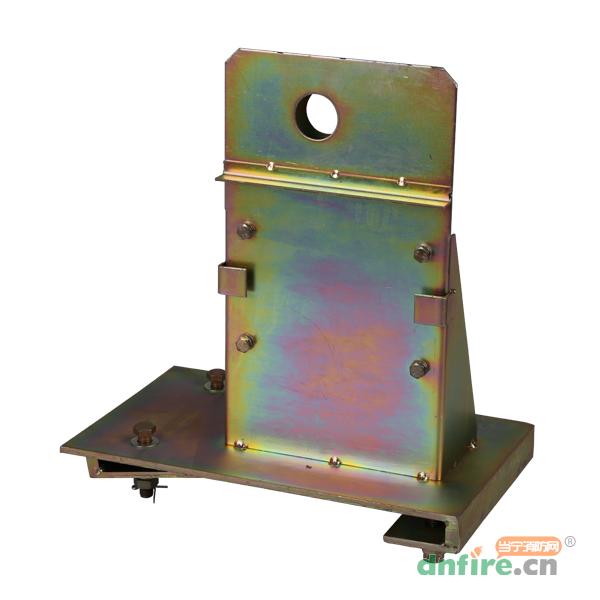

一、JTG-UM-GST9616點型紅外火焰探測器安裝架產品概述
其它附件系列JTG-UM-GST9616點型紅外火焰探測器安裝架是與JTG-UM-GST9616型紅外火焰探測器配套使用。探測器吊裝在鋼梁上，若不能直接使用調節架，可以使用本安裝架，再將調節架固定在安裝架上。安裝架只適用于寬度為180～220mm、底面厚度不大于12mm的鋼梁。探測器安裝后的探測方向與工字鋼走向一致。
二、JTG-UM-GST9616點型紅外火焰探測器安裝架技術參數
| 外形尺寸 |
611mm×130mm×412.5mm(帶臂長 525mm 調節架)
261mm×130mm×412.5mm(帶臂長 175mm 調節架) |
| 安裝孔距 |
160mm×70mm |
| 支架材料和顏色 |
碳鋼，金屬色 |
| 重量 |
14kg（臂長 525mm）/4.5kg（臂長 175mm） |
三、JTG-UM-GST9616點型紅外火焰探測器安裝架外形示意圖

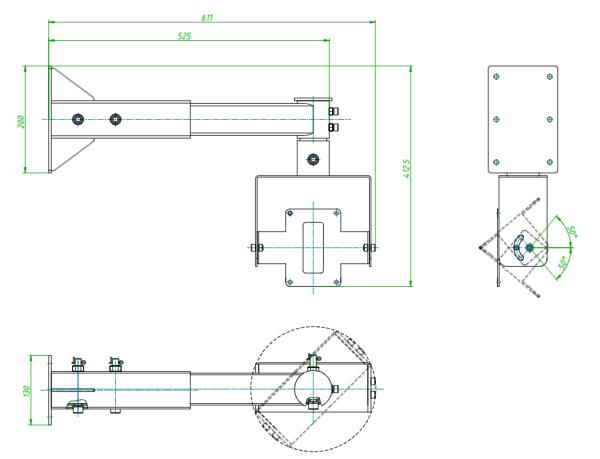

雙向調節架的外形示意圖如下：（臂長525mm為例）
四、JTG-UM-GST9616點型紅外火焰探測器安裝架安裝與布線

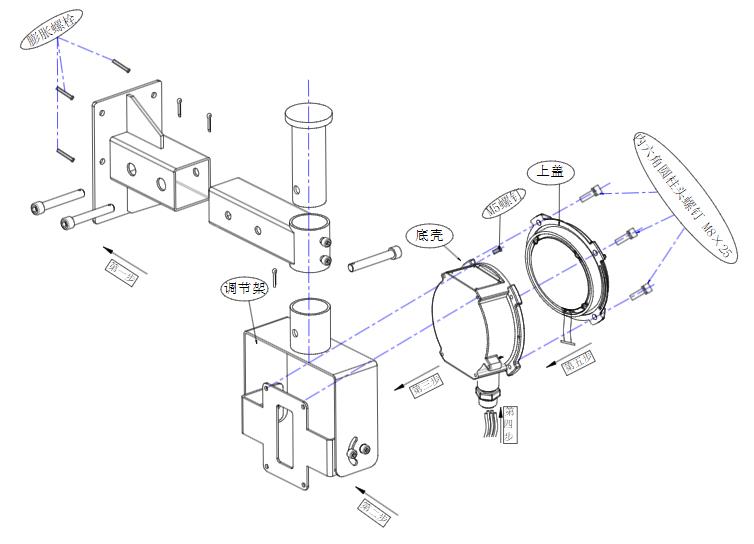

探測器安裝步驟示意圖如下：
第一步：安裝調節架底座將調節架用六只M8膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。
第二步：組裝調節架將探測器安裝板-垂直懸掛板組合件與懸臂通過掛架旋轉軸連接，旋入長鎖緊螺釘并鎖緊，確保探測器安裝板-垂直懸掛板組合件與掛架旋轉軸之間無松動，且可在懸臂軸套內自由旋轉，最后插入開口銷。
第三步：安裝底殼將探測器底殼部件上的護罩取下，保留連接螺釘、墊圈，然后將底殼安裝在探測器安裝板上，用四個M5的螺釘固定。

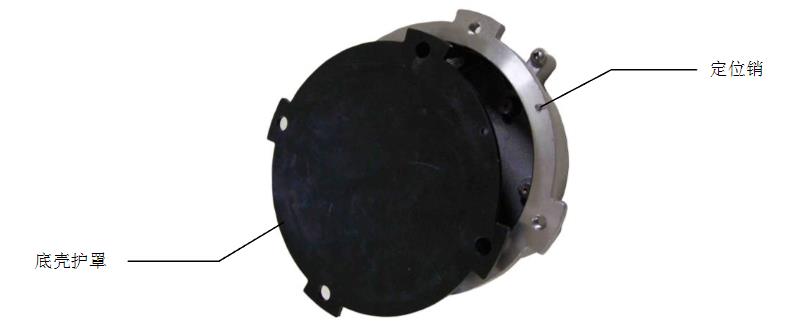

護罩如下圖所示：
第四步：連接電纜。
第五步：安裝上蓋

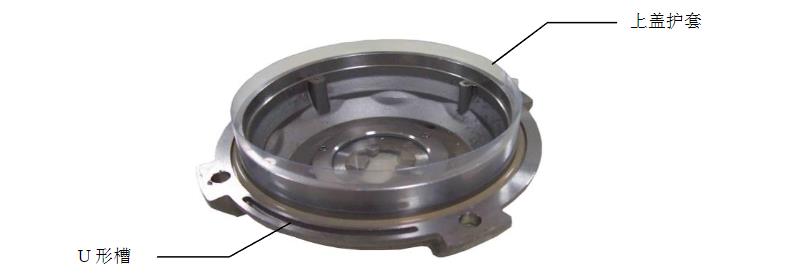

取下上蓋的護套，如下圖所示：
將上蓋線路板的排線插到底殼線路板的XT3上。接著將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼的定位銷要與上蓋的U形槽對應。使用內六角扳手擰緊連接上蓋和底殼的四根內六角螺釘。注意：底殼、上蓋連接應牢固，上蓋的探測窗口應無劃傷、裂紋，外殼應可靠接地。
最后，將探測器-掛架-懸臂組合體插入底座，插入長鎖緊螺釘并鎖緊，確保無松動后插入開口銷。然后調整調節架，使探測器探測窗口正對被保護區域，定位后將調節架及軸套的的全部鎖緊螺栓擰緊。
注意：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異?，F(xiàn)象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。
