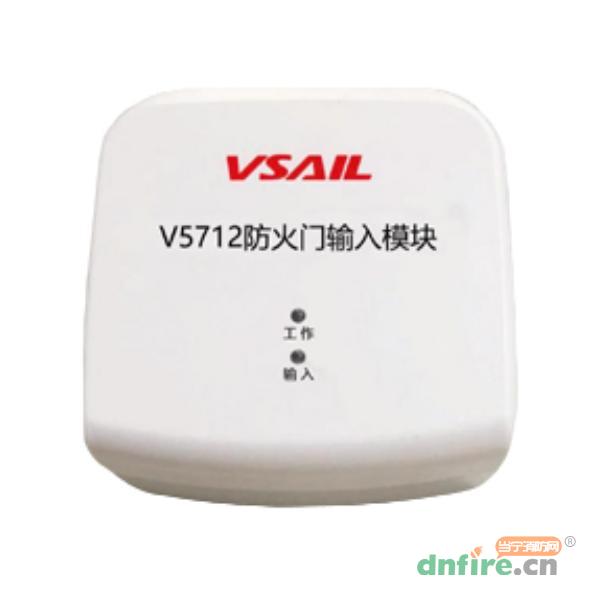

一、V5712防火門輸入模塊概述
V5712防火門輸入模塊用于監控門磁開關的狀態信號，接收其無源常閉開關量信號，通過回路總線傳送到防火門監控器，以實現該系統的防火聯動。V5712采用專用嵌入式單片機（MCU）技術，固化智能信息采集和處理程序，工作穩定，電路采用隔離信號采樣電路，提高其抗干擾能力。
二、V5712防火門輸入模塊特點
分布式智能產品，插拔式結構設計
接收門磁開關無源常閉開關量信號
具有輸入線短路、斷路監測功能
三、V5712防火門輸入模塊技術參數
| 型號 |
V5712 |
| 名稱 |
防火門輸入模塊 |
| 品牌 |
福賽爾 |
| 總線電壓 |
DC15V-28V調制脈沖 |
| 監視電流 |
≤0.5mA |
| 報警電流 |
≤1.0mA |
| 連接方式 |
總線回路無極性連接 |
| 編碼方式 |
電子編碼 |
| 編址范圍 |
0#～255# |
| 反饋輸入 |
接收門磁開關的開門信號 |
| 狀態指示 |
正常監視時工作燈閃亮、輸入燈不亮；
接收到任一門的反饋信號時工作燈熄滅、輸入燈常亮
|
| 環境溫度 |
-10℃～+50℃ |
| 相對濕度 |
≤95%RH（40±2℃）無凝露 |
| 傳輸距離 |
≤2000m |
| 安裝方式 |
明裝，插拔式結構 |
| 配接底座 |
V6613G |
| 外形尺寸 |
82mm×82mm×35.5mm（含底座） |
四、V5712防火門輸入模塊接線圖
接線說明：
底座端子L1、L2連接防火門監控器回路總線，為無極性連接；
雙門門磁開關監控：底座端子S1、S2分別串接3KΩ終端電阻和各自的門磁開關一端，再將門磁開關另一端連接S3公共端；
單門門磁開關監控：底座端子S1、S2分別串接3KΩ終端電阻，且電阻另一端并聯后再連接門磁開關一端，門磁開關另一端連接S3公共端。
