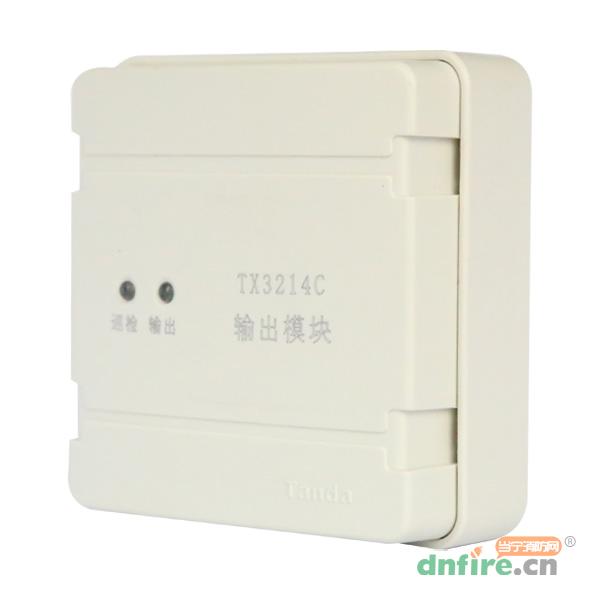

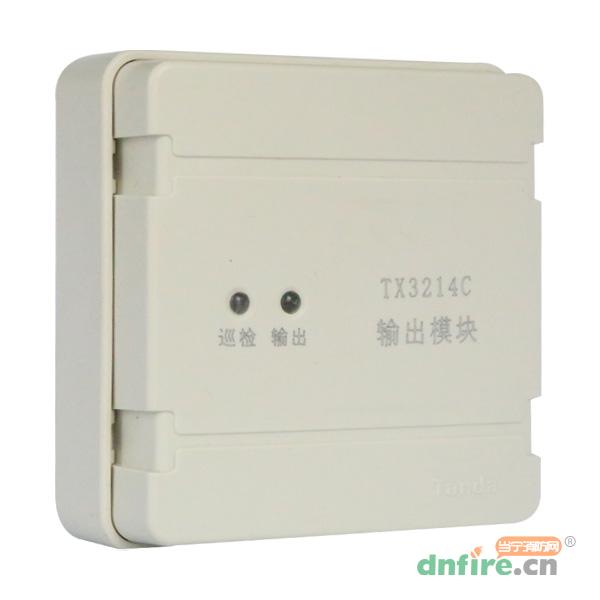

一、TX3214C 型輸出模塊概述
TX3214C輸出模塊（以下簡稱模塊）符合國家標準GB 16806-2006《消防聯動控制系統》。本模塊用于總線制消防廣播系統中消防廣播間的切換控制,無需外接24V電源。
本模塊外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用專用集成芯片，具有強大的分析判斷能力，可自動對所連接的廣播傳輸線進行監測，并通過控制器給出狀態指示。
注意：若回路聯動設備全部為此模塊，最大帶載數量為30個。每個廣播功率放大器配接此模塊最大數量為10個。

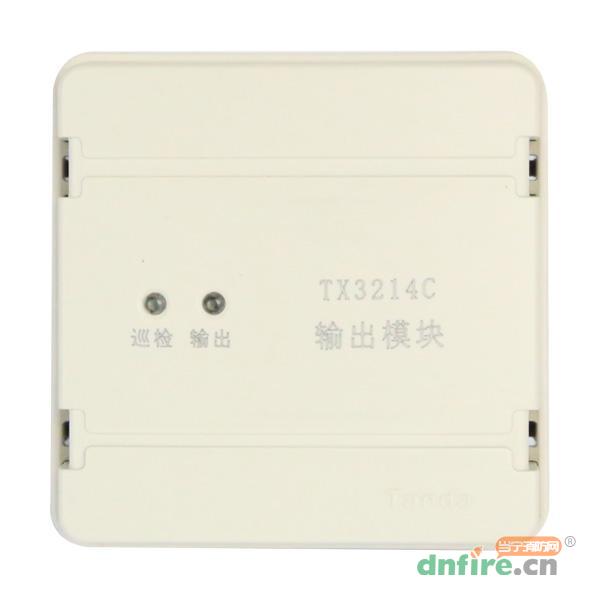

二、TX3214C 型輸出模塊特點
1.二總線，無極性
2.內置專用集成芯片
3.具有消防廣播輸入線故障檢測功能
4.可檢測廣播音箱線路故障，出廠默認不檢線
5.采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

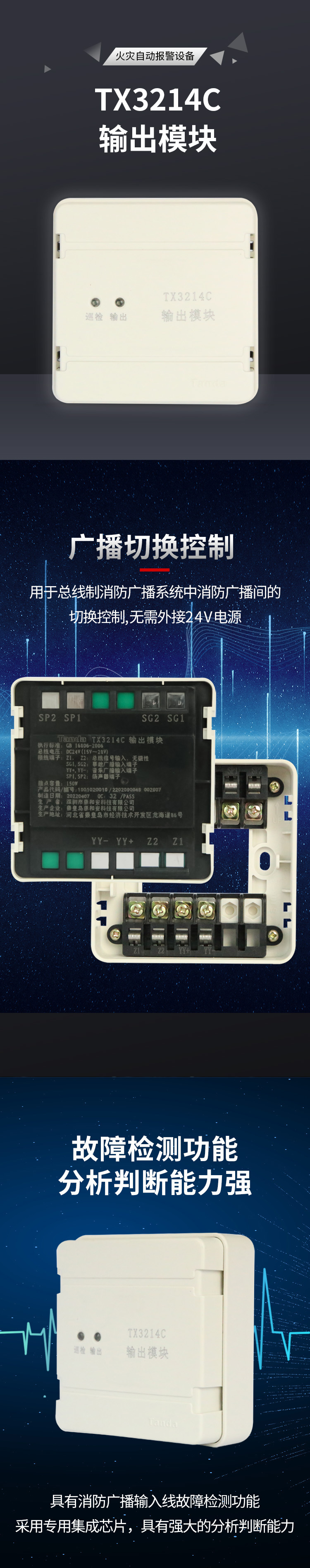

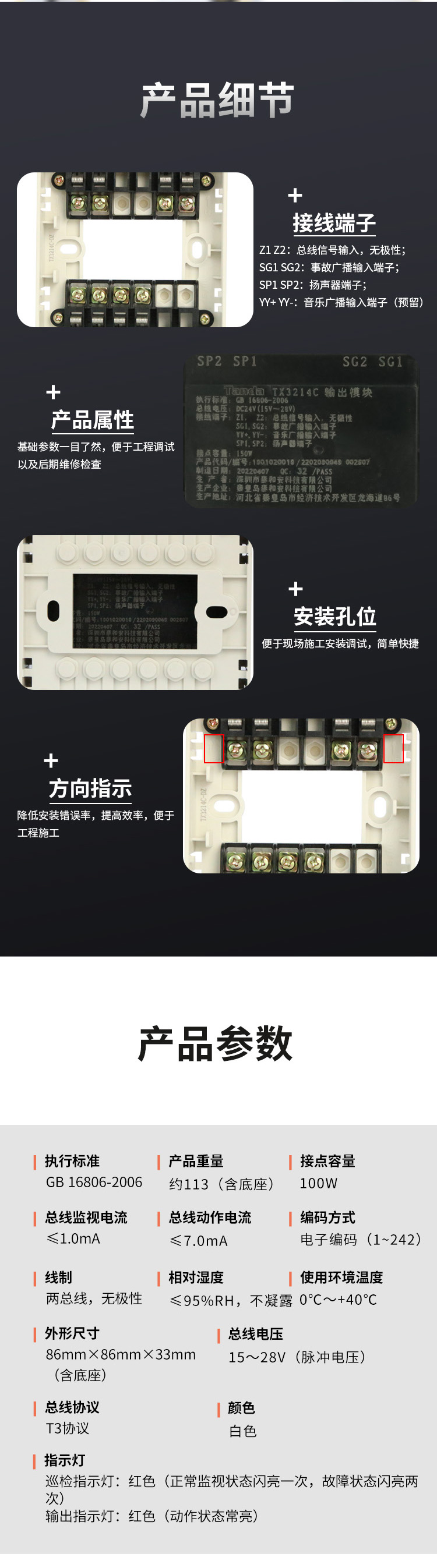

三、TX3214C 型輸出模塊參數：
| 內容 |
技術參數 |
| 工作電壓 |
總線電壓 15V～28V |
| 總線監視電流 |
≤1.0mA |
| 總線動作電流 |
≤7.0mA |
| 接點容量 |
100W |
| 重量 |
113g（含底座） |
| 殼體顏色 |
白色 |
| 線制 |
二總線制，無極性；電源電壓 DC24V，無極性 |
| 溫度 |
0℃～40℃ |
| 相對濕度 |
≤95%RH，不凝露 |

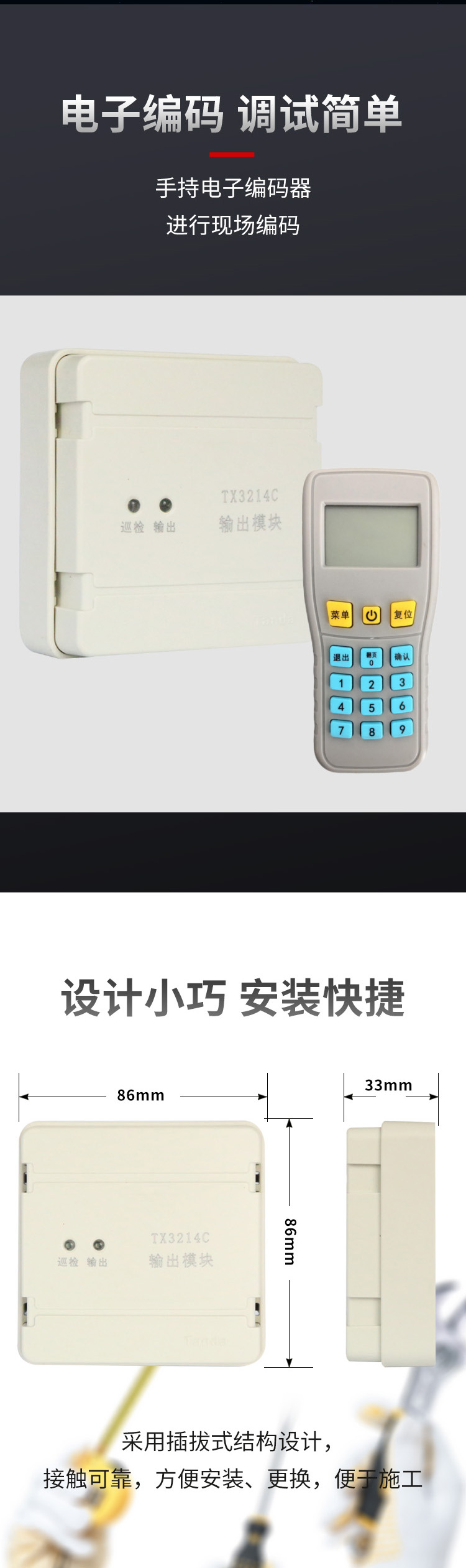

| 外形尺寸 |

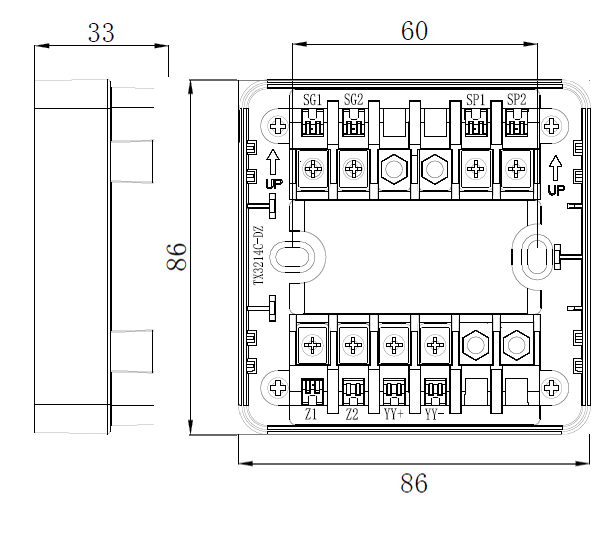

86.0mm×86.0mm×33.0mm |
四、TX3214C 型輸出模塊安裝和布線
警示：
安裝模塊之前，必須切斷電源，并確認全部底座已安裝牢靠，且連接線準確無誤。
1．安裝方法

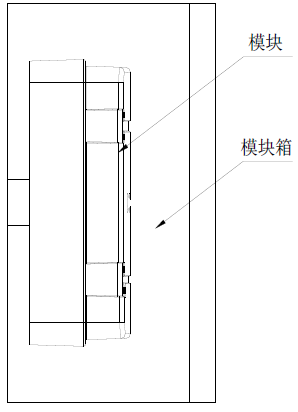

本模塊安裝在模塊箱中，將連接線正確連接至模塊底座，再安裝模塊即可，安裝示意圖如圖所示。
2.接線方式

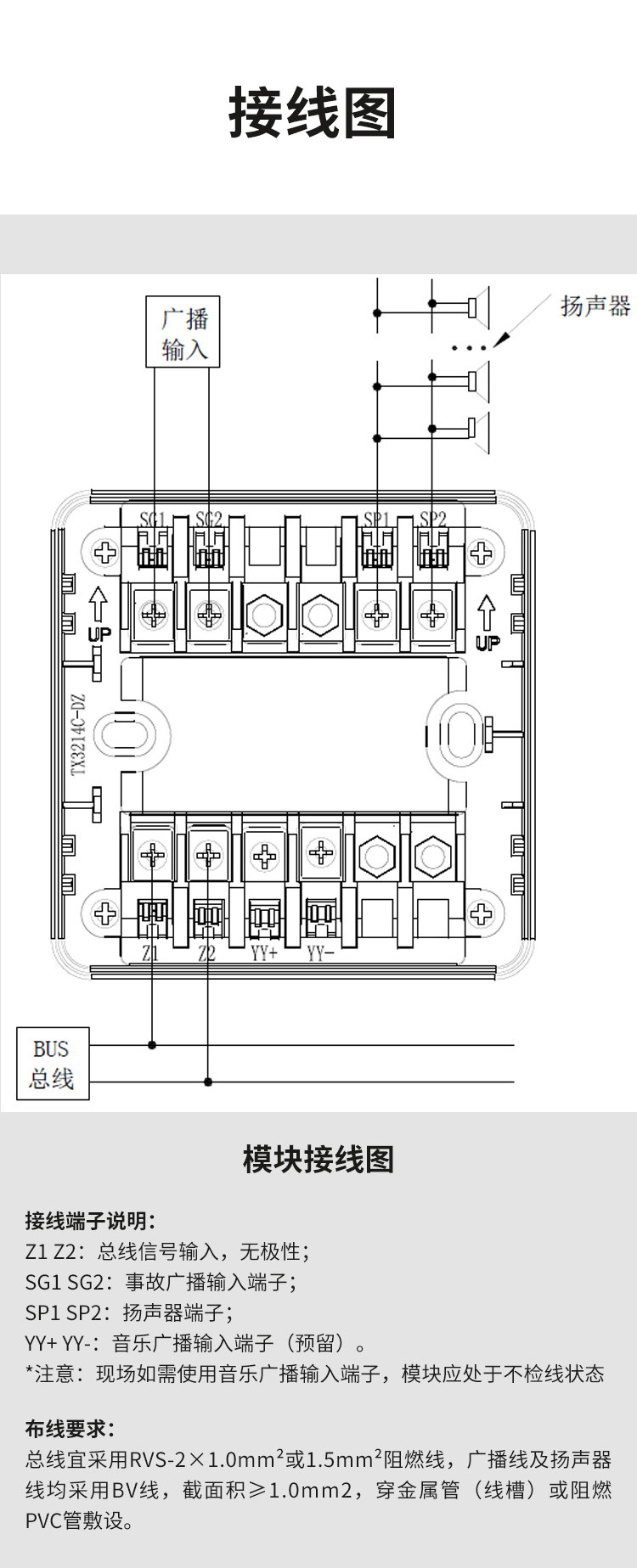

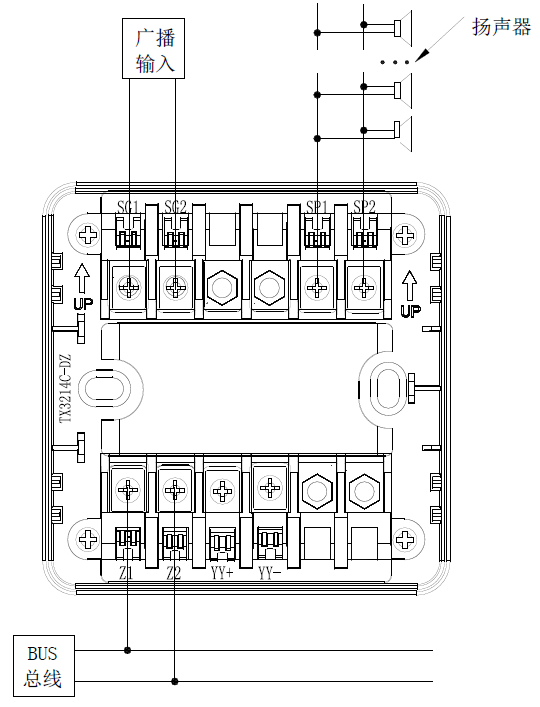

模塊的接線方式如圖所示。

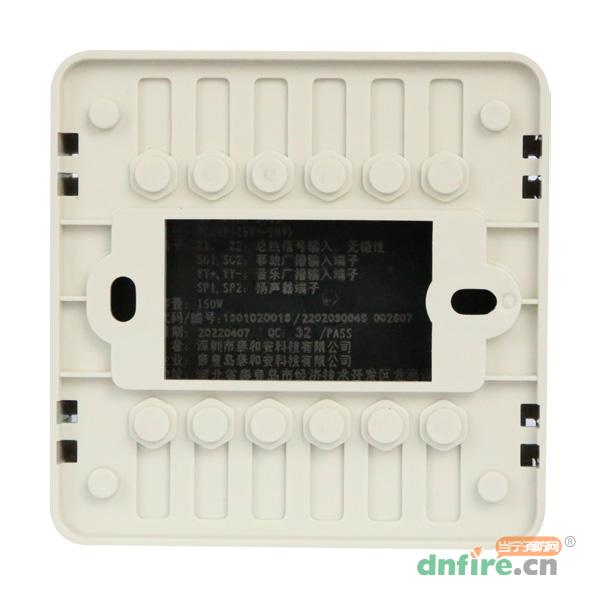

3．接線端子說明
Z1 Z2：總線信號輸入，無極性；
SG1 SG2：事故廣播輸入端子；
SP1 SP2：揚聲器端子；
YY+YY-：音樂廣播輸入端子（預留）。
注意：現場如需使用音樂廣播輸入端子，模塊應處于不檢線狀態
4．布線要求
總線宜采用RVS-2×1.0mm²或1.5mm²阻燃線，廣播線及揚聲器線均采用BV線，截面積≥1.0mm2，穿金屬管（線槽）或阻燃PVC管敷設。
