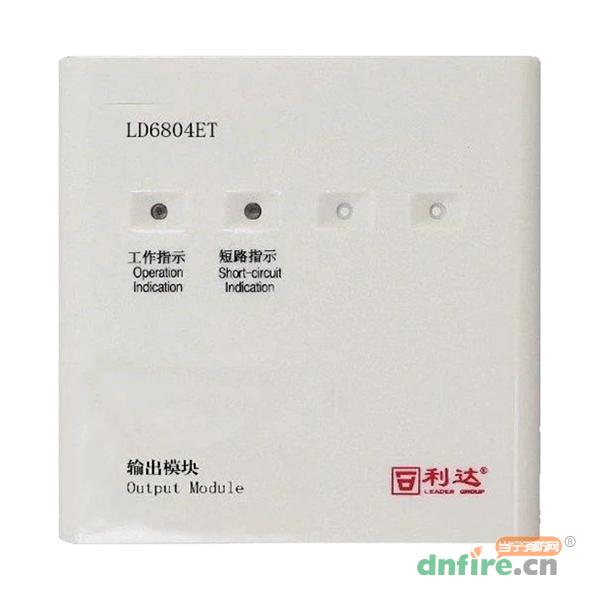

一、LD6804ET輸出模塊概述
利達LD6804ET輸出模塊采用單片機和智能軟件，結合特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，抗干擾能力強。該模塊主要用于消防廣播的控制，可與利達公司生產的全系列火災報警控制器配合使用，適用于各種工業及民用建筑，滿足GB16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》等標準，取得消防產品認證證書。
二、LD6804ET輸出模塊特點
總線特性：采用二總線，無極性，電源總線有極性，布線相對簡單方便。
編碼方式：采用電子編碼，占一個地址點（0-255），可便捷設置地址。
故障監測：能實時監測消防廣播音源狀態，音源異常時報故障；外接線路短路、斷路也會報故障；還可用電子編碼器設置所帶音箱數量，數量不符時報故障。
信號切換：接收控制器啟動/停止命令，可在背景廣播和火警廣播之間進行切換。
三、LD6804ET輸出模塊參數
| 輸出動作燈 |
輸出動作紅色指示燈常亮 |
| 工作指示燈 |
正常監視狀態綠色指示燈閃亮 |
| 二總線輸入電壓 |
DC 14V~28V |
| 二總線輸入電流 |
<5.0mA |
| 輸出參數 |
120V音頻信號/60W（最大） |
| 工作環境溫度 |
-40~55℃ |
| 工作環境相對濕度 |
≤95%（40±2）℃（無凝露） |
| 安裝方式 |
拔插式 |
| 最大尺寸 |
85*85*37mm（含底座） |
| 重量 |
0.091 + 0.005kg |

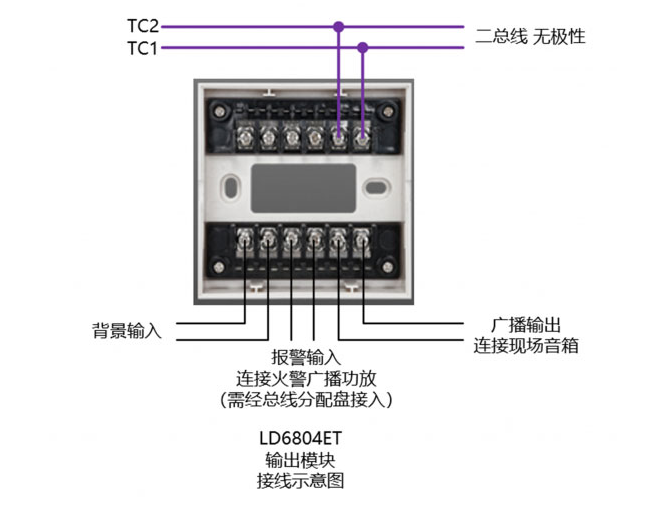

四、LD6804ET輸出模塊接線圖
