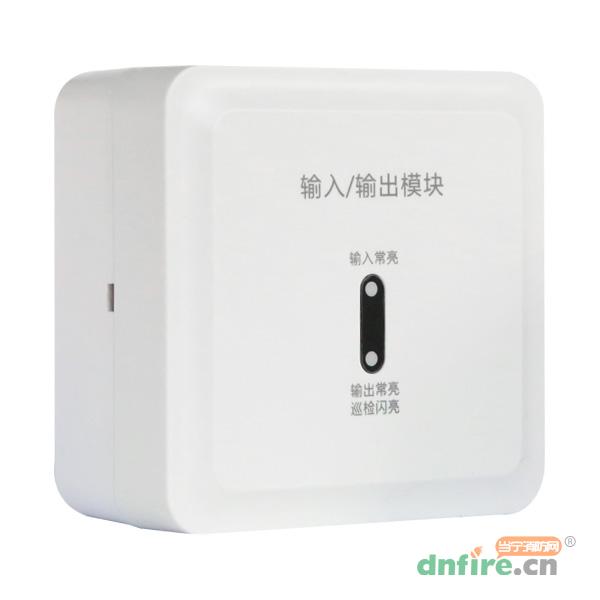

一、KZJ-A76型輸入/輸出模塊概述
KZJ-A76型輸入/輸出模塊與A系列聯動控制器配套使用，采用無極性二總線供電設計，可以對外提供DC24V電源輸出。

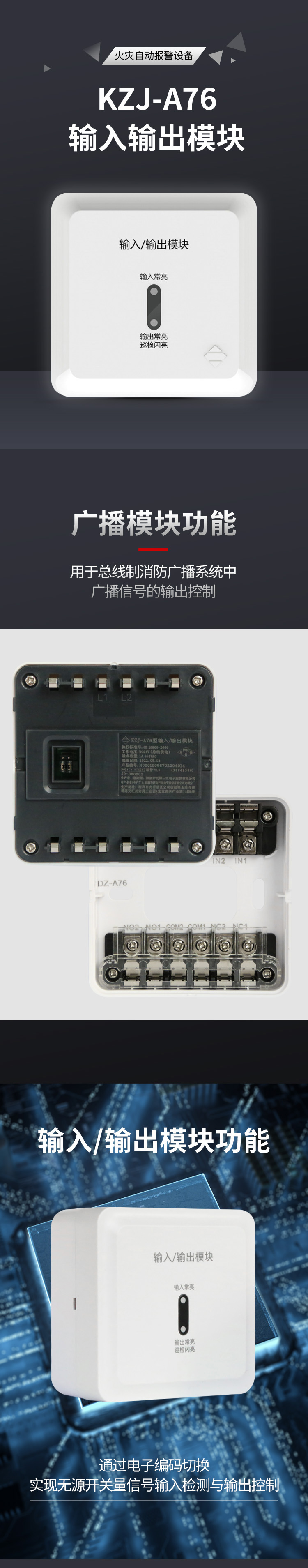

KZJ-A76模塊主要用于總線制消防廣播系統中廣播信號的輸出控制（廣播模塊功能），模塊執行啟動命令后，其指示燈常亮，并將切換狀態信息傳回火災報警控制器，由控制器顯示切換是否成功；如果切換成功，KZJ-A76模塊的輸入指示燈將常亮。
KZJ-A76模塊也可以通過電子編碼切換實現無源開關量信號輸入檢測與輸出控制（輸入/輸出模塊功能），模塊輸入動作后輸入指示燈常亮；輸出控制啟動成功后，巡檢指示燈常亮。
二、KZJ-A76型輸入/輸出模塊特點
供電與通信：采用無極性二總線供電設計，與A系列聯動控制器配套使用，布線簡單，施工方便，且避免了因極性接反而出現的問題。
功能多樣：主要用于總線制消防廣播系統中廣播信號的輸出控制，也可通過電子編碼切換實現無源開關量信號輸入檢測與輸出控制，集廣播控制與輸入輸出檢測控制功能于一體。
低功耗：靜態電流＜1mA，動作電流＜20mA，有效降低系統能耗，延長設備使用壽命，減少維護成本。
對外供電：可對外提供DC24V電源輸出，電流＜50mA，能為外部設備提供穩定的工作電源。
輸出方式：采用繼電器無源輸出，輸出能力強，觸點容量為1A 250VAC，最多可帶廣播負載300W，能滿足多種消防設備的控制需求。

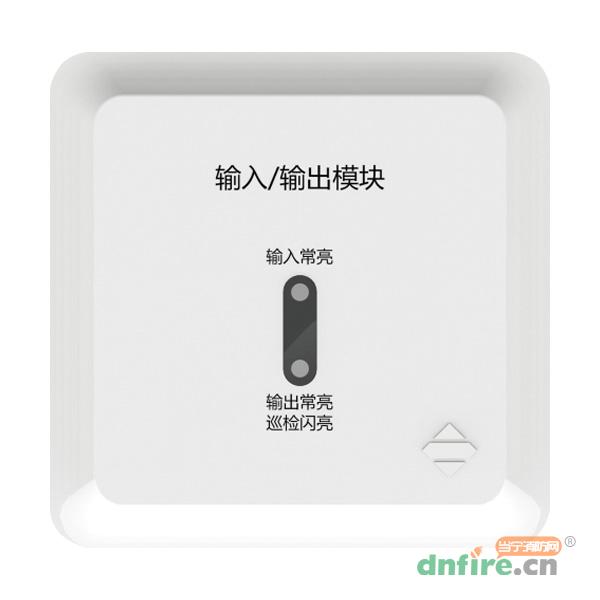

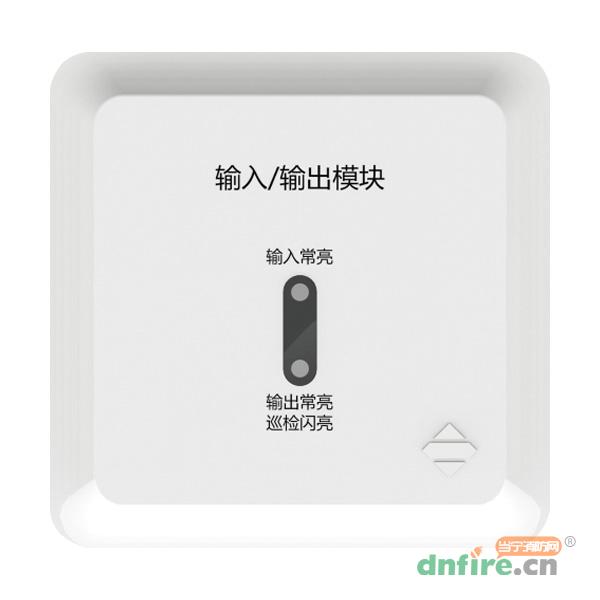

工作指示清晰：巡檢時，指示燈約每12秒閃亮一次；輸出狀態時，指示燈常亮；反饋狀態時，輸入指示燈常亮，方便工作人員直觀了解模塊工作狀態。
編碼靈活：電子編碼方式，占用1個總線地址，可在1～324之間任意設定，便于在系統中進行靈活配置和管理。
環境適應性強：使用環境溫度為0℃～+40℃，相對濕度≤95%（40℃±2℃無凝露），可在大多數室內環境中穩定工作。
執行標準嚴格：執行GB 16806-2006標準，產品質量和性能符合國家標準要求，確保在消防系統中的可靠性和安全性。

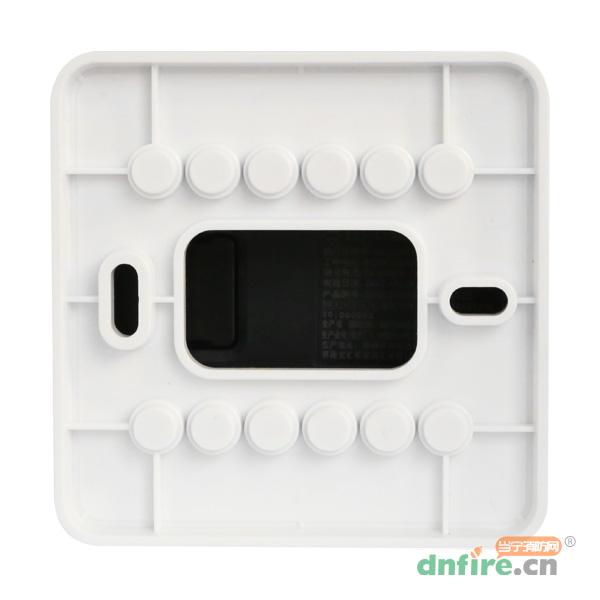

結構設計合理：采用上、下蓋結構設計，配合底座接線安裝，調試和維護簡單方便。
三、KZJ-A76型輸入/輸出模塊參數
| 型號 |
KZJ-A76 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
泛海三江 |
| 工作方式 |
無極性二線制 |
| 靜態電流 |
＜1mA |
| 動作電流 |
＜20mA |
| 對外供電 |
電流＜50mA；電壓：DC24V（注：實際電壓受總線壓降影響） |
| 輸出方式 |
繼電器無源輸出 |
| 觸點容量 |
1A 250VAC，最多可帶廣播負載300W |
| 終端負載 |
47kΩ電阻 |
| 工作指示 |
巡檢時，指示燈約每12秒閃亮一次；輸出狀態時，指示燈常亮；反饋狀態時，輸入指示燈常亮 |
| 編碼方式 |
電子編碼，占用1個總線地址，可在1～324之間任意設定 |
| 使用環境溫度 |
0℃～+40℃ |
| 相對濕度 |
≤95%（40℃±2℃無凝露） |
| 重量 |
約158g(含底座) |
| 外型尺寸 |
86 mm×86 mm×46 mm(帶底座) |

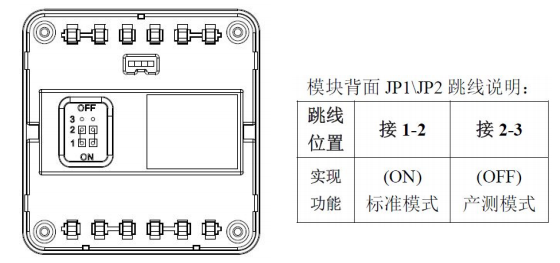

四、KZJ-A76型輸入/輸出模塊模式設置

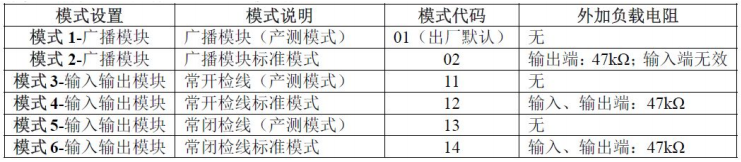

將模塊主體與編碼器正確連接，按編碼器“#”鍵切換至“99A”模式，然后輸入下表中相對應的工作模式代碼，再按“運行/停止”鍵進行模式設置：

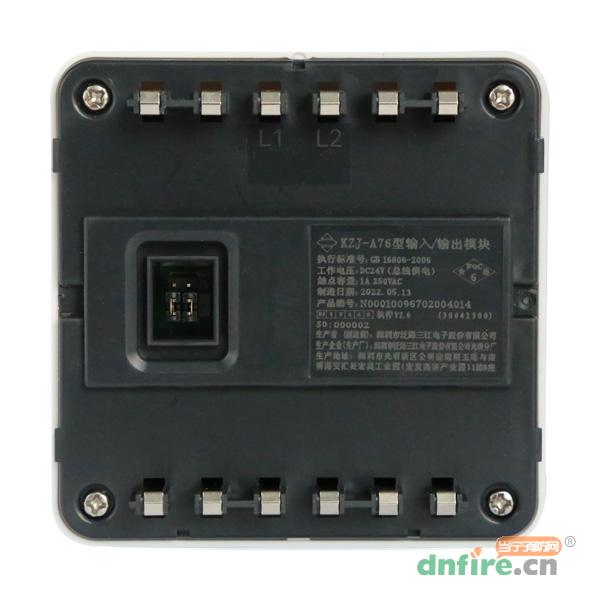

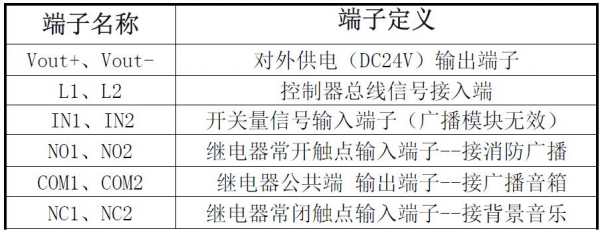

五、KZJ-A76型輸入/輸出模塊接線端子說明

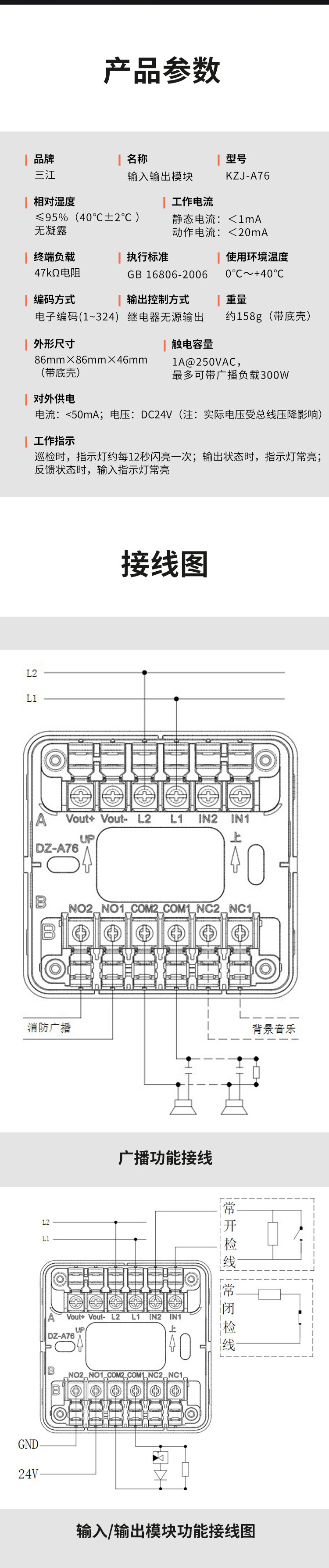

六、KZJ-A76型輸入/輸出模塊接線圖

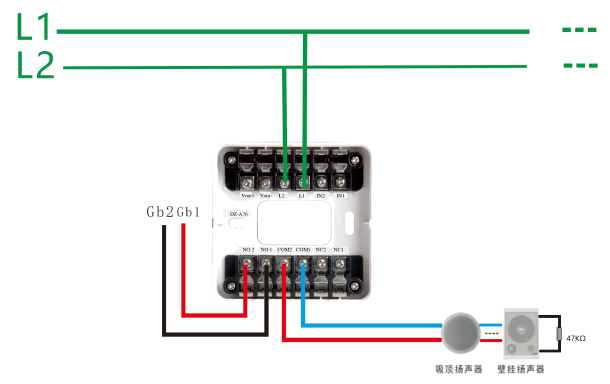

外置終端模負載式：

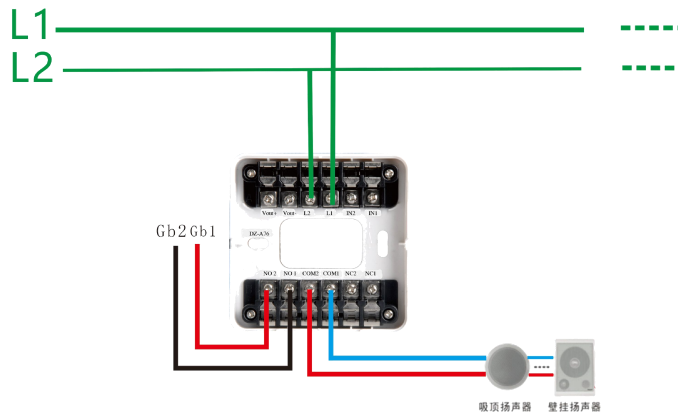

內置終端負載模式：
輸出24V模式（外置終端模負載式）：

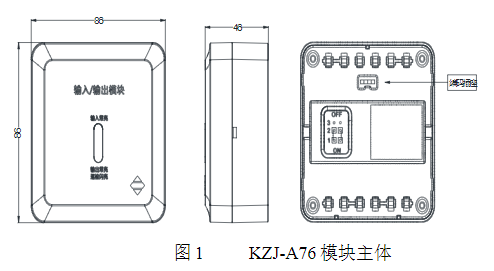

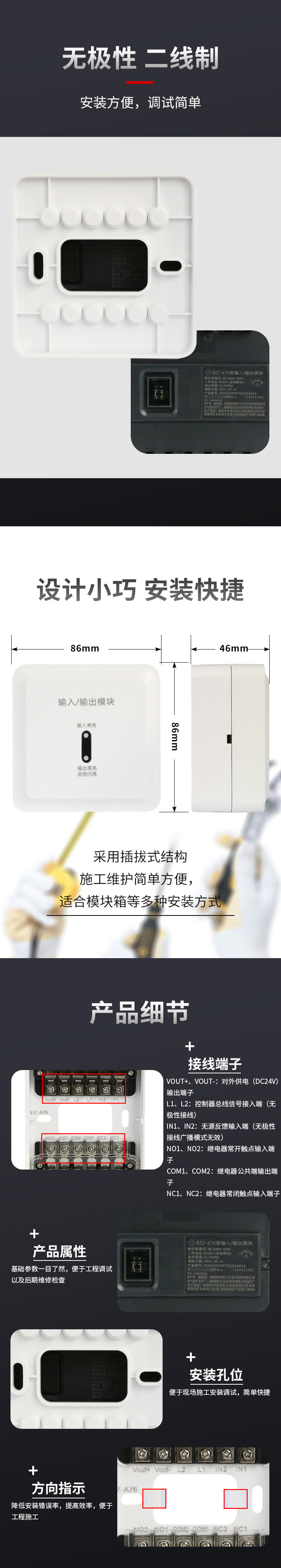

七、KZJ-A76型輸入/輸出模塊外形尺寸圖
