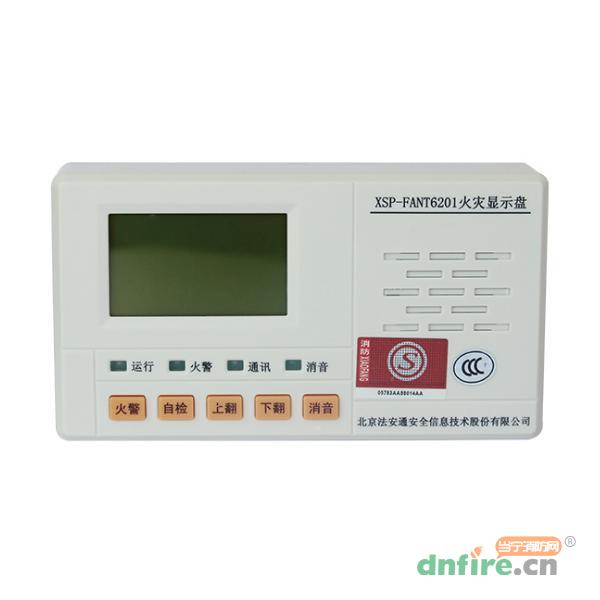

一、XSP-FANT6201概述
XSP-FANT6201火災顯示盤是一種用單片機設計開發的可以安裝在樓層或獨立防火區內的數字式火災報警顯示裝火災報警顯示盤置。它通過總線與火災報警控制器相連，處理并顯示控制器傳送過來的數據。當建筑物內發生火災后，消防控制中心的火災報警控制器產生報警，同時把報警信號傳輸?shù)绞Щ饏^(qū)域的火災顯示盤上，火災顯示盤將產生報警的探測器編號及相關信息顯示出來同時發出聲光報警信號，以通知失火區域的人員，火災顯示盤設有8位報警信息顯示窗，可將報警探測器的編碼號顯示出來，滿足大范圍的報警顯示要求。當用一臺報警控制器同時監控數個樓層或防火分區時，可在每個樓層或防火分區設置火災顯示盤以取代區域報警控制器。
二、XSP-FANT6201火災顯示盤性能特點
LCD中文液晶顯示，顯示本顯示器設定范圍內探測器的狀態，如：故障、火警
顯示范圍及內容由顯示器自身設定，每臺火災顯示盤最多可顯示255個故障信息和255個火警信息。設定范圍之外的探測器工作狀態不作顯示
可以跨回路顯示
可以通顯
顯示器工作電源為24VDC，由控制器聯動電源提供（24VDC）
單臺控制器最多可接255臺火災顯示盤
自帶中文一二級字庫
三、XSP-FANT6201火災顯示盤技術參數
| 型號 |
XSP-FANT6201 |
| 名稱 |
火災顯示盤 |
| 品牌 |
法安通 |
| 電源 |
24VDC |
| 功耗 |
＜10W |
| 通訊方式 |
與控制器采用RS485通訊方式 |
| 環境溫度 |
-10℃~+50℃ |
| 相對濕度 |
≤95%RH |
| 外形尺寸 |
180mm×100 mm×37.5mm(含底座) |
| 底座安裝尺寸 |
60mm |
| 重量 |
327g(含底座) |
| 編碼方式 |
地址號范圍是 1～200，地址可以通過按鍵設定和修改 |

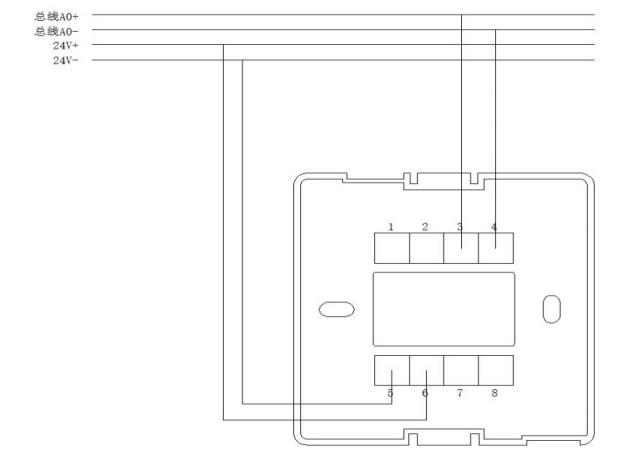

四、XSP-FANT6201火災顯示盤接線圖
底座接線端子說明：
1、2腳空閑
3、4腳接回路總線（不分極性）
5、6腳接電源DC24V（不分極性）
7、8腳接485通訊線（7-A，8-B）
五、XSP-FANT6201火災顯示盤按鍵操作說明
按住“消音鍵”和“下翻鍵”上電，可以編寫火災顯示盤的地址和回路。
按“火警鍵”可以在地址編程和回路編程之間切換，按“上翻鍵”和“下翻鍵”可增加和減少地址值和回路值。
按“消音鍵”可以退出地址和回路修改模式，進入正常監視狀態。
在正常監視狀態下和報警狀態下，按下“自檢鍵”，即可進行自檢。
在報警狀態下，按下“消音鍵”可以消除聲音，當出現多個報警時，按“上翻鍵”和“下翻鍵”可以對火警信息進行查詢。
六、XSP-FANT6201火災顯示盤聲光狀態說明
觀察火災顯示盤指示燈可以監測火災顯示盤的工作狀態。在系統正常工作的情況下，火災顯示盤的綠色指示燈每4秒閃爍一次，表示火災顯示盤處于正常運行狀態。當有設定區域的報警信息發生時，火災顯示盤的報警指示燈自動點亮，并自動保持，同時火災顯示盤發出報警聲，直到消防控制器發出復位命令后，火災顯示盤恢復到正常監視狀態。
