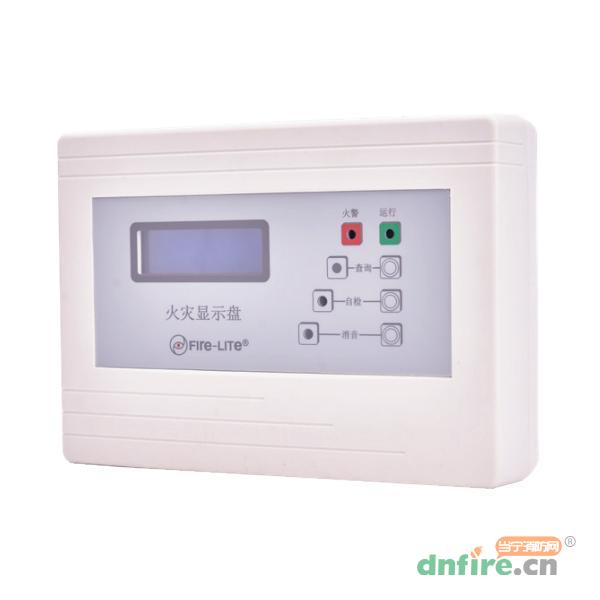

一、FL-LX火災顯示盤主要技術指標
| 供電電源 |
DC24V，由報警控制柜集中供電 |
| 功耗 |
50mA(靜態)報警電流：250mA(最大) |
| LCD液晶顯示 |
8個漢字×2行點陣，無火警背光自動關閉 |
| RS-485串行口 |
最大通訊距離為1000米
|
| 環境溫度 |
0～40℃相對濕度：≤95%(40℃±2℃無冷凝) |
| 外形尺寸 |
長×高×厚200×145×56 |
| 報警信號 |
最多顯示255個火警事件（指探測器與手動報警按鈕的報警信號） |
| 接口 |
一臺報警控制器最多帶62臺FL-LX火災顯示盤，共兩個接口，第一個接口帶1-31號，第二個接口帶32-62號 |

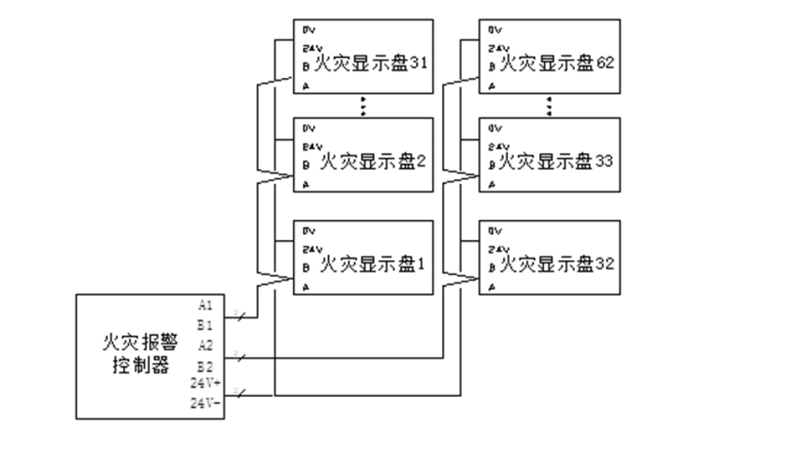

二、火災報警控制器與火災顯示盤連接示意圖
三、火災報警控制器布線方式
火災報警控制器根據工程需要主要分為：回路總線、通訊總線、電源總線、聯動控制線、電話總線、廣播總線等幾種布線方式，為防止線路的相互干擾，要求聯動控制線、電話總
線、廣播總線應獨立敷設，分別穿入金屬管。
A、回路總線:
回路總線是指控制器與探測器、模塊之間的連接總線，要求回路總線的電阻小于40Ω。導線型號:RVS-2×1.5mm²型雙色雙絞多股塑料軟線。 最遠距離1500米
B、通訊總線
通訊總線有兩種：主-從機之間的聯網線和控制器與樓層顯示器之間聯網線。
主-從控制器之間的通訊采用三總線：2根通訊線和地線。導線型號：RVSP-3×1.5mm2型雙色雙絞屏蔽多股銅芯軟線。
控制器與火災顯示盤之間的通訊采用二總線。導線型號：RVSP-2×1.5mm²型雙色雙絞屏蔽多股銅芯軟線。為使系統更加穩定可靠，控制器與火災顯示盤的接線要求串行相連。見樓層
顯示器布線說明。最遠距離1200米
C、電源總線：
DC24V電源總線主要用于控制模塊、聲光報警器、樓層顯示器等設備。
豎向電源干線采用RV-2×2.5mm²型雙色多股塑料軟線。橫向樓層電源支線采用RV-2×1.5mm²雙色雙絞屏蔽多股銅芯軟線。
D、聯動控制線
指火災報警控制器直接啟動消防泵、排煙風機等大型消防設備的直接聯動線。導線型號：ZR-KVV-4*1.5多芯電纜。
E、消防電話總線
總線電話為2線制，導線型號：ZR-RVS-2×1.0mm²雙色雙絞屏蔽多股銅芯軟線
F、消防廣播總線
總線廣播分為：2根回路控制總線，2根火警音源線，2根背景音樂音源線。導線型號：ZR-RVS-2×1.5mm²
雙色雙絞屏蔽多股銅芯軟線。
