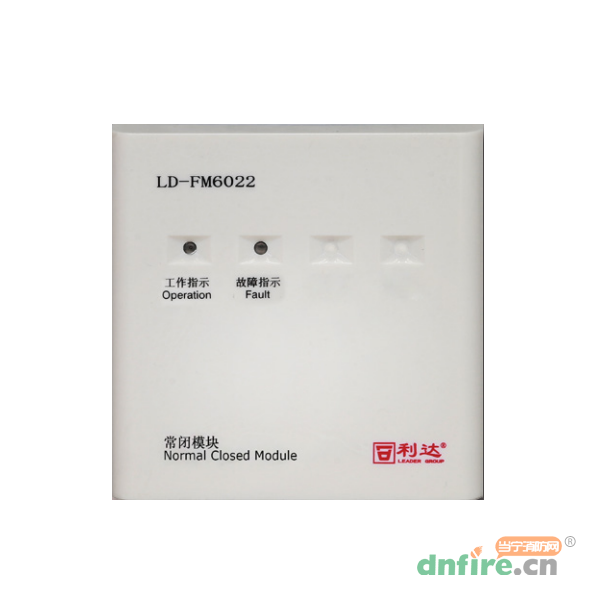

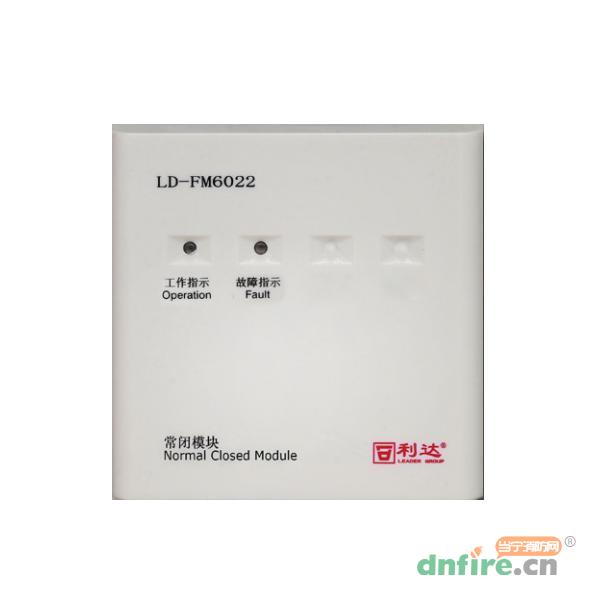

一、LD-FM6022常閉模塊概述
LD-FM6022常閉模塊采用單片機和智能軟件，特殊防潮技術，表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。LD-FM6022與我公司防火門監控器配合使用，連接雙扇常閉防火門，上傳門狀態信息。經過國家消防電子產品質量檢驗檢測中心依據GB 29364-2012《防火門監控器》檢驗和審核，取得檢驗報告。
二、LD-FM6022常閉模塊特點
二總線，無極性。無需接DC 24V電源線。
采用電子編碼，占一個地址點（1～200）。
連接線非正常斷路或短路時，模塊返回故障信號。
模塊根據防火門監視器國標進行工作，可接雙門或單門，雙門時第1路為左門。
出廠默認雙門，常閉輸入。
三、LD-FM6022常閉模塊參數
| 類型 |
防火門監控模塊 |
| 指示燈 |
工作指示燈：正常工作時紅色指示燈 4s 閃亮一次 ，故障時紅色指示燈 1s 閃亮一次 |
| 工作電壓 |
二總線：DC 14V ～ 24V |
| 工作電流 |
二總線: ＜ 0.6mA |
| 輸入信號參數 |
2 路無源開關量信號輸入 |
| 工作環境溫度 |
-40℃～ +55℃ |
| 工作環境相對濕度 |
≤ 95%〔(40±2)℃，無凝露〕 |
| 外殼防護等級 |
IP40 |
| 安裝方式 |
配合本公司LD60G底座安裝使用，采用插拔式結構，安裝方便 |
| 最大外形尺寸 |
長85mm× 寬35mm× 高85mm |
| 重量 |
0.15Kg±0.005Kg |

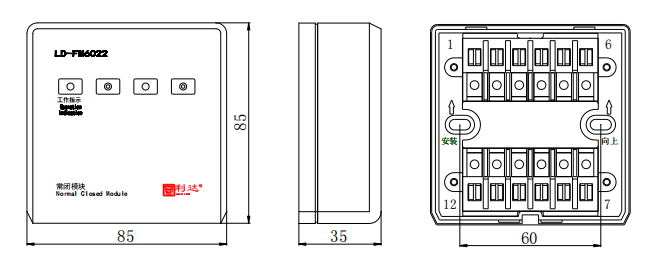

四、LD-FM6022常閉模塊外形尺寸圖

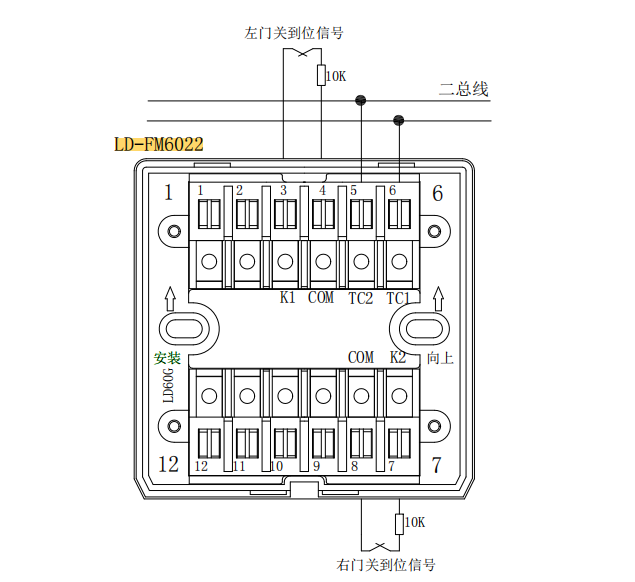

五、LD-FM6022常閉模塊安裝及接線示意圖

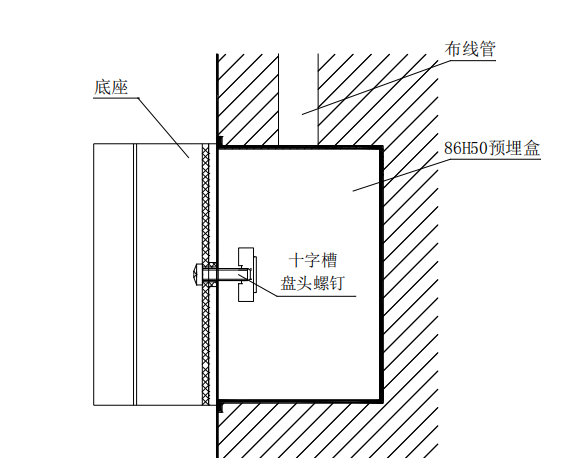

安裝步驟：
用螺釘將模塊通用底座LD60G安裝在86H50預埋盒固定孔上。
將各導線由底部進出線孔穿入并與相應端子正確連接。
系統接線校驗后，將模塊底殼上的文字與底座定位孔邊上的文字方向一致，扣在底座上，并按壓使兩部分扣緊合縫。
