一、海灣ZD-02直控盤終端器概述
海灣ZD-02直控盤終端器（以下簡稱終端器），主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的GST-LD-KZ08H直控盤配合使用。
二、ZD-02直控盤終端器特點
1.ZD-02提供一組常開觸點、一組常閉觸點，使直控盤與被控設備電氣隔離；
2.實現啟?？刂啤⑾蛑笨乇P提供反饋信號；
3.ZD-02終端器本身提供對外接線，便于現場接線。
三、ZD-02直控盤終端器技術參數
| 工作電壓 |
工作電壓：DC24V；允許范圍：DC20V～DC28V |
| 工作電流 |
監視電流≤4.5mA；動作電流≤26mA |
| 輸出容量 |
5A ，AC220V 或 5A ，DC24V； |
| 線制 |
與直控盤采用二線制連接；與現場設備采用六線連接，其中有四根線用于被控設備的啟停操作，其余兩線用于接收回答信號 |
| 使用環境 |
溫度：-10℃～55℃；相對濕度≤95%，不凝露 |
| 外形尺寸 |
68mm×64mm×26.5mm |
| 外殼防護等級 |
IP30 |
| 殼體材料和顏色 |
阻燃 ABS，瓷白 |
| 重量 |
約 116g（帶連接線） |

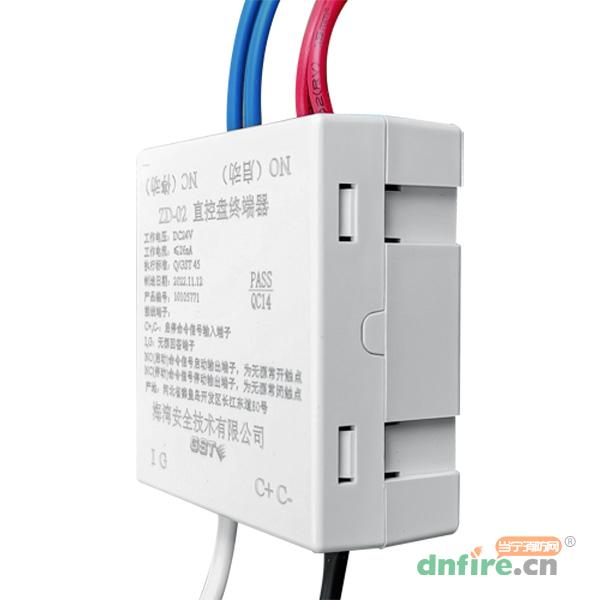

四、海灣ZD-02直控盤終端器結構特征

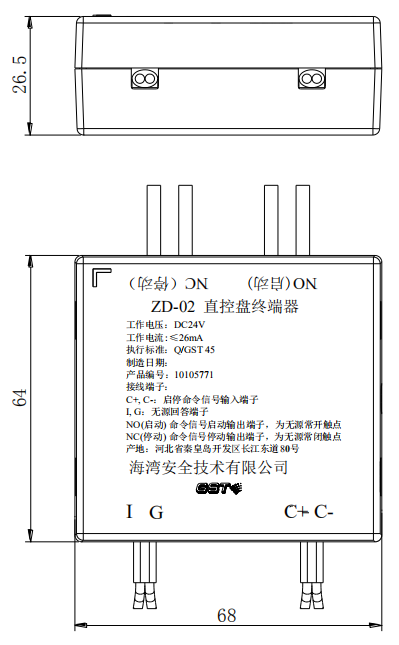

終端器外形示意圖如下圖所示：
ZD-02外形示意圖
五、ZD-02直控盤終端器安裝與布線
警告：安裝設備之前，請切斷回路的電源。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.終端器采用明裝方式，將終端器外接線按標識及接線說明和外部相應電氣線纜連接。根據現場環境將終端器固定在合適位置即可。

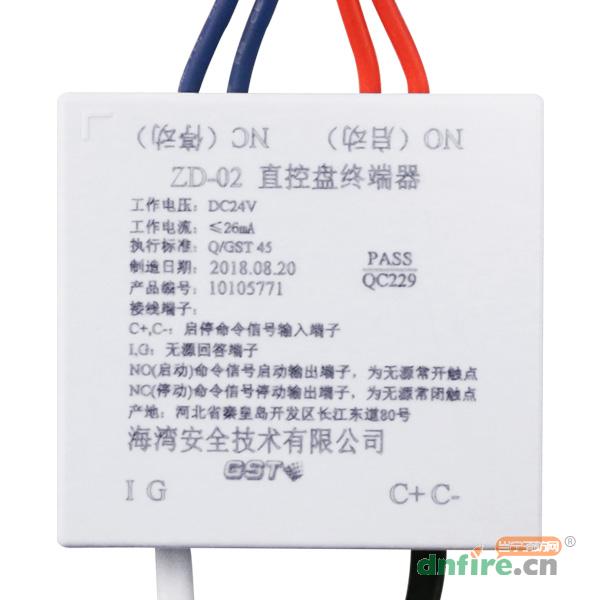

接線說明如下：
C+、C-：啟停命令信號輸入端子；
I、G：無源常開回答信號輸入端子；
以上為弱電端子；
NO(啟動)：啟動命令信號輸出端子，為無源常開觸點；
NC（停動）：停動命令信號輸出端子，為無源常閉觸點。
4.布線要求：各外接線建議采用RV線，導線截面≥1.5mm2。
六、ZD-02直控盤終端器應用方法
利用一個終端器可完成對交流設備的啟?？刂疲韴D如下圖所示。
控制交流型設備示意圖
ZD-02直控盤終端器接線圖
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
請問ZD-O2直控盤終端器，風機直起是24V繼電器，那是不是還要外加24V電源
答管理員：
被控信號需要是有源的話，那就是的哦。就像產品介紹的最后一張圖，NO、NC端子間引入24V聯動電源
2022-08-12 11:10:32
問匿名用戶評論等級：
請問c1，c2用什么線型？
答管理員：
用信號線就可以的
2022-05-17 13:40:00
問匿名用戶評論等級：
這款產品相當于兩個繼電器是那？ 啟動時候常開閉合，，另一段的常閉不會動作，除非按停止按鈕才動作是嗎？ ，，還有麻煩問下，這個設備是點動還是電平輸出，還是自己定義？
2021-12-02 17:07:43
問匿名用戶評論等級：
這款產品的無源常開和無源常閉可以接火線嗎？
2021-12-02 16:30:55
問匿名用戶評論等級：
需要倆個終端器？終端器上不是有一組常開和常閉
答管理員：
哈哈，是的。型號看錯了，一位是ZD-01了，這一個就可以啟停了
2021-09-28 14:52:16
問匿名用戶評論等級：
可以接在風機的啟停按鈕上不？
答管理員：
可以的，啟動用一個終端器，停止用一個終端器。
2021-09-28 12:17:59
問匿名用戶評論等級：
請問一下，需要控制24V的繼電器，是不是就要再引一組24V到現場，C+C-是多少伏電壓，可以用這個電串過去嗎？
答管理員：
C+C-不可以串過去的，這專用的多線通訊。電源是從外部引一路24V過來。
2021-03-27 14:56:37
問匿名用戶評論等級：
請問啟動和停動兩組線都需要與被控設備連接嗎？
答管理員：
接入被控設備的電控箱
2021-01-10 19:50:42
問匿名用戶評論等級：
請問一下，如何用萬用表測量好壞
答管理員：
萬用表測量不好確定設備好壞與否
2020-07-22 00:53:45
問匿名用戶評論等級：
請問一下，不直接控制強電是不是得拉24V到現場？
答管理員：
看被控設備電壓，一般多線控制的都是交流電的，如風機、泵之類的。這終端就相當于開關。
