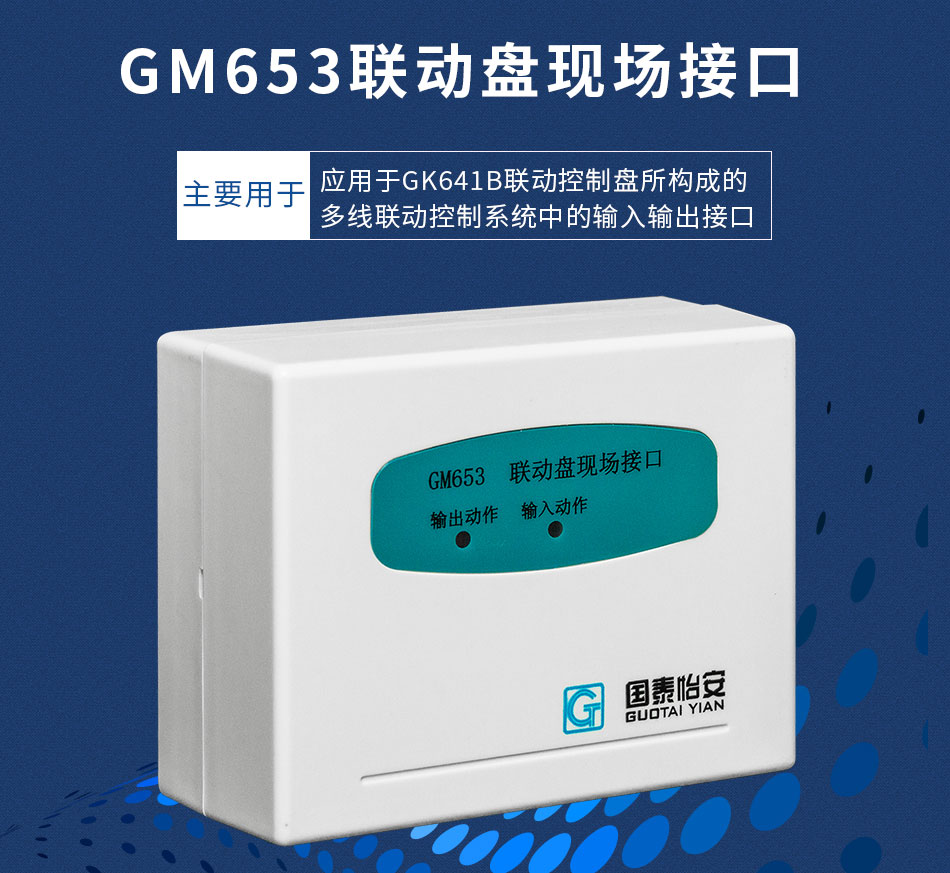

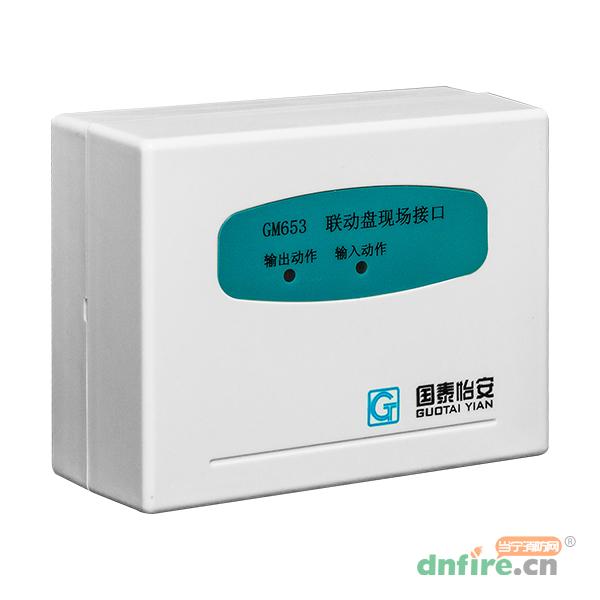

一、GM653聯動盤現場接口概述
●GM653聯動盤現場接口應用于GK641B聯動控制盤所構成的多線聯動控制系統中，作為GK641B聯動控制盤和現場聯動設備的輸入輸出接口。
●無編碼。
●二總線控制，接線部份簡潔方便，輕松實現啟?；卮鸸δ?。
●二種輸出控制方式可供選擇，電平輸出和脈沖輸出，可方便配電平啟動和脈沖啟動的聯動設備。

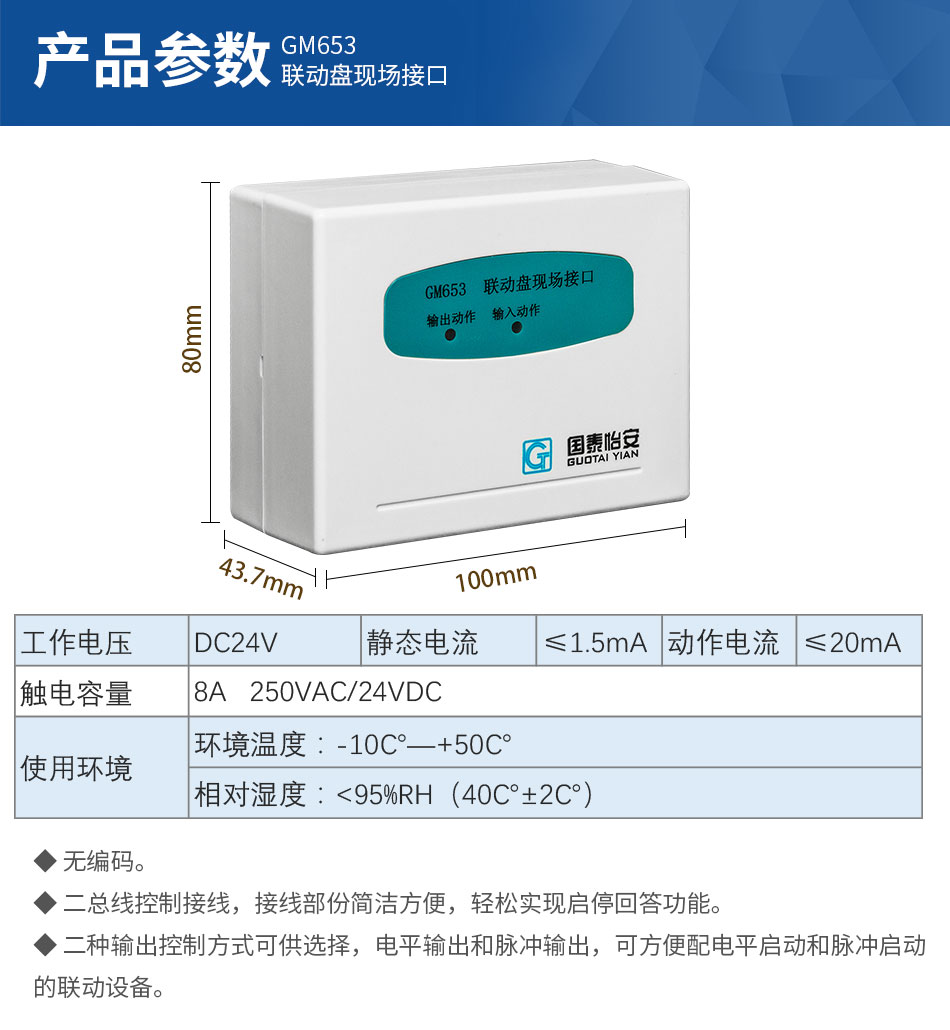

二、GM653聯動盤現場接口主要技術指標
| 工作電壓 |
DC24V |
靜態工作電流 |
≤1.5mA |
| 動作電流 |
≤20mA |
觸點容量 |
8A 250VAC/24VDC |
| 環境溫度 |
-10℃～+50℃ |
相對濕度 |
＜95%RH（40℃±2℃） |

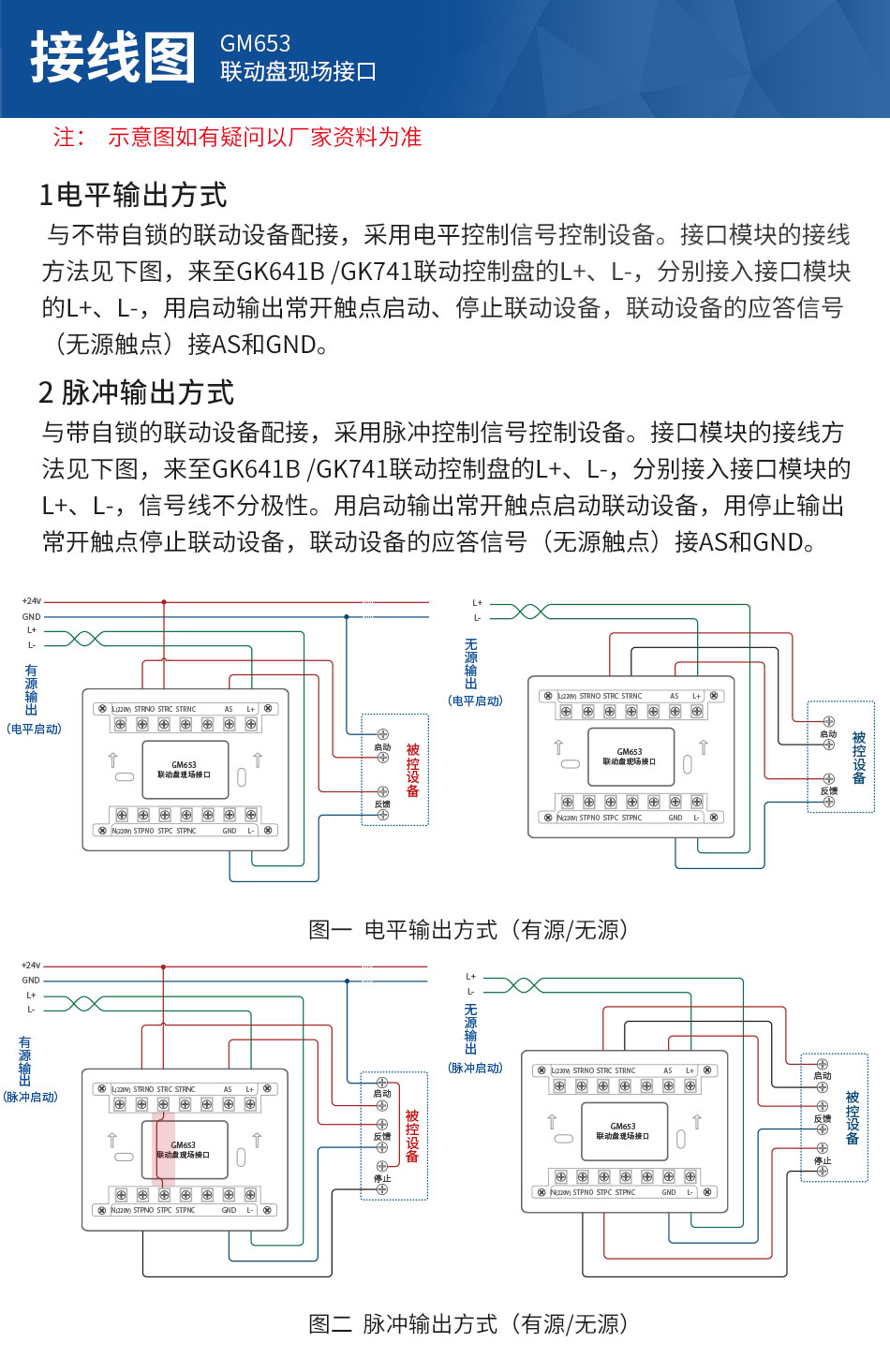

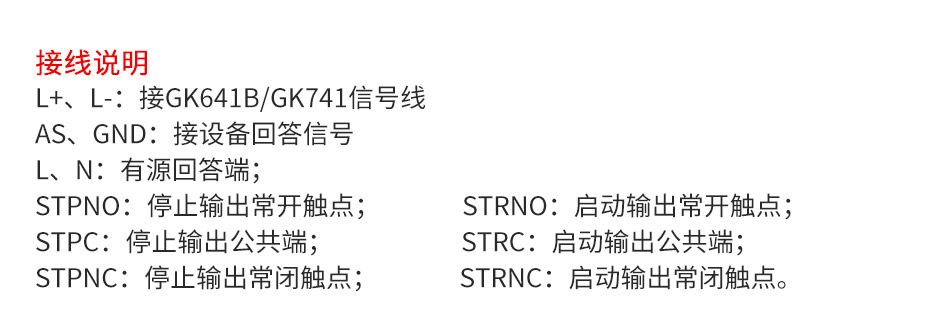

三、GM653聯動盤現場接口接線說明

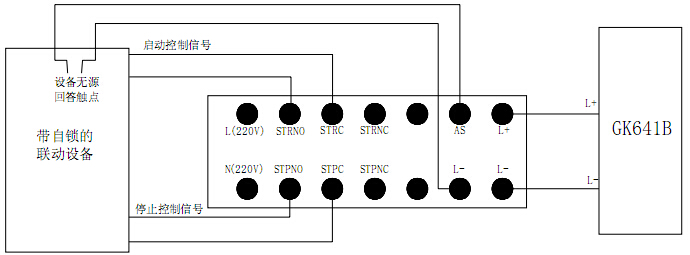

1、脈沖啟動
與帶自鎖的聯動設備配接，采用脈沖控制信號控制設備。接口模塊的接線方法見下圖，來至GK641B聯動控制盤的L+、L-，分別接入接口模塊的L+、L-，用啟動輸出常開觸點啟動聯動設備，用停止輸出常開觸點停止聯動設備，聯動設備的應答信號（無源觸點）接AS和L-。

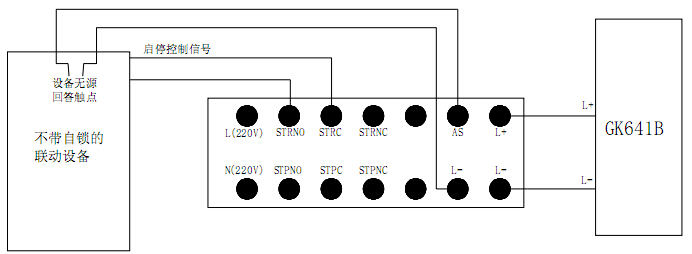

2、電平啟動
與不帶自鎖的聯動設備配接，采用電平控制信號控制設備。接口模塊的接線方法見下圖，來至GK641B聯動控制盤的L+、L-，分別接入接口模塊的L+、L-，用啟動輸出常開觸點啟動、停止聯動設備，聯動設備的應答信號（無源觸點）接AS和L-。
GM653電平控制接線方法
