已停產，替代產品GST-LD-8369H

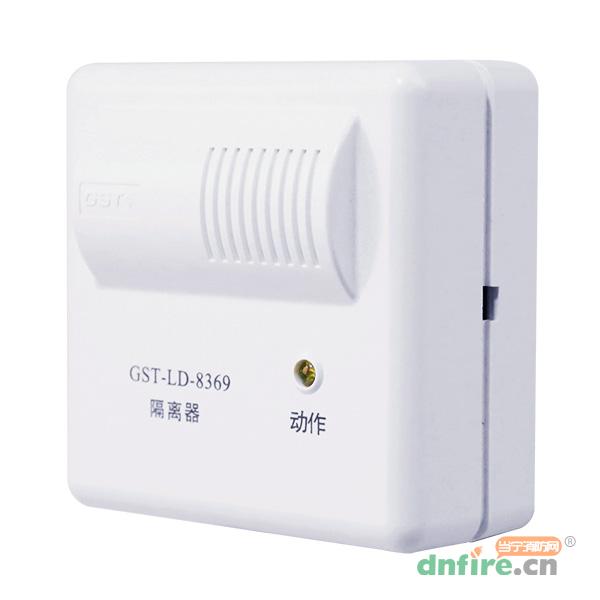

一、GST-LD-8369隔離器產品概述
海灣GST-LD-8369隔離器（以下簡稱隔離器），主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。
二、GST-LD-8369隔離器特點
1.總線短路故障排除后，可將被隔離出去的部分重新納入系統。
2.GST-LD-8369最大輸出電流1.2A。
三、GST-LD-8369隔離器技術特性
| 工作電壓 |
DC24V 允許范圍：DC16V～DC28V |
| 工作電流 |
待機電流≤0.15mA |
| 負載能力 |
總線24V,1.2A |
| 指示燈 |
黃色（正常監視狀態閃亮，線路故障時常亮） |
| 使用環境 |
溫度：-10℃～55℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 |
86mm×86mm×43mm（帶底殼） |
| 外殼防護等級 |
IP30 |
| 殼體材料和顏色 |
ABS，白色 |
| 重量 |
約122g（帶底殼） |
| 安裝孔距 |
60mm |
四、GST-LD-8369隔離器結構特征與工作原理

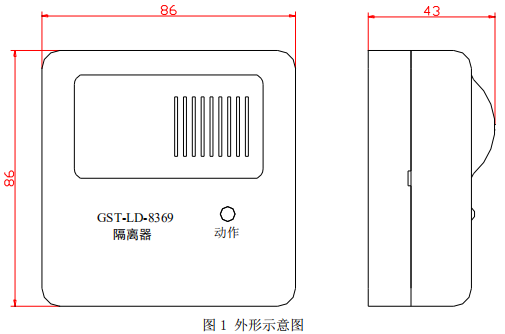

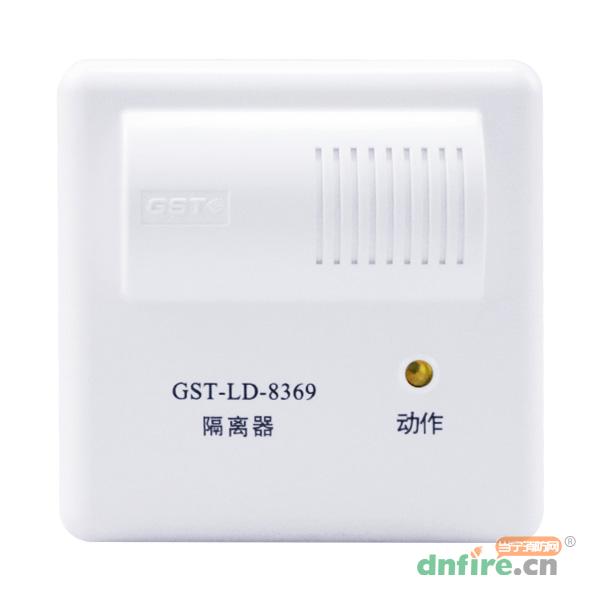

1.GST-LD-8369隔離器的外形示意圖如圖1所示。
2.工作原理
當隔離器檢測到短路故障時，在短路部分上串入20kΩ電阻；當隔離器檢測到短路恢復后，去掉20k電阻,并將被隔離部分重新納入系統。
五、GST-LD-8369隔離器安裝與布線
警告：安裝設備之前，請切斷回路的電源并確認導軌已安裝牢靠。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

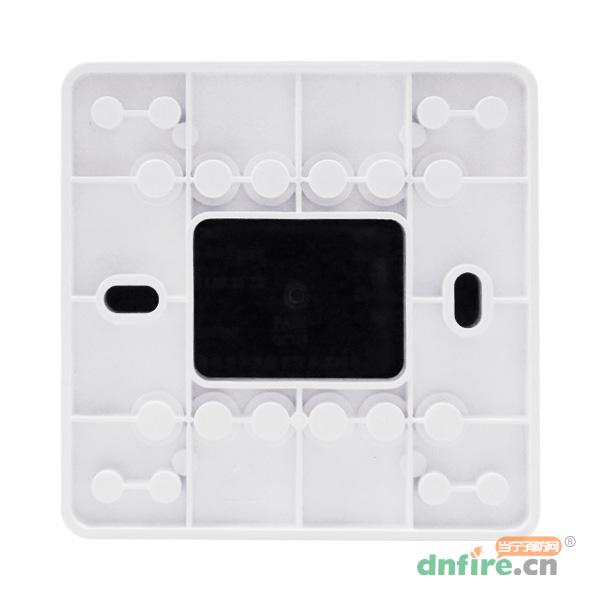

2.隔離器采用明裝方式，底殼與隔離器間采用插接式結構安裝，安裝時只需拔下隔離器，從底殼的進線孔中穿入電纜并接在相應的端子上，再插好隔離器即可安裝完畢。
3.隔離器采用進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝孔距為60mm(參見圖3)，安裝示意圖如圖2所示：

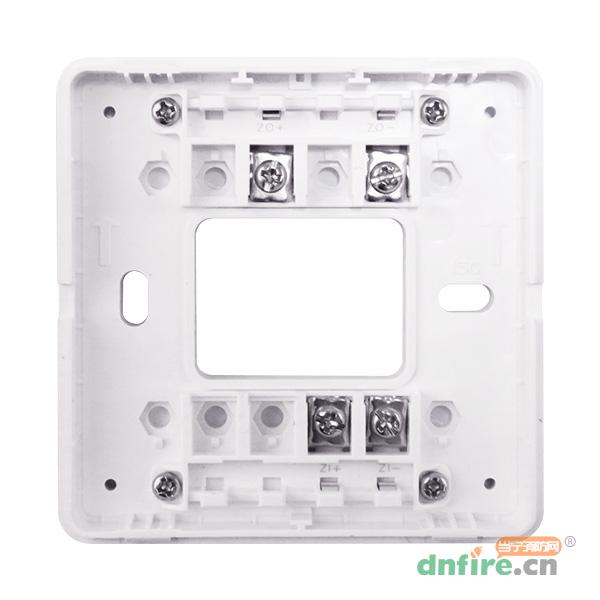

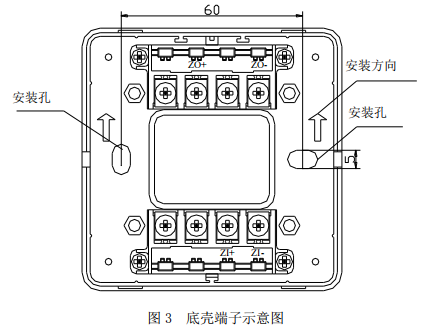

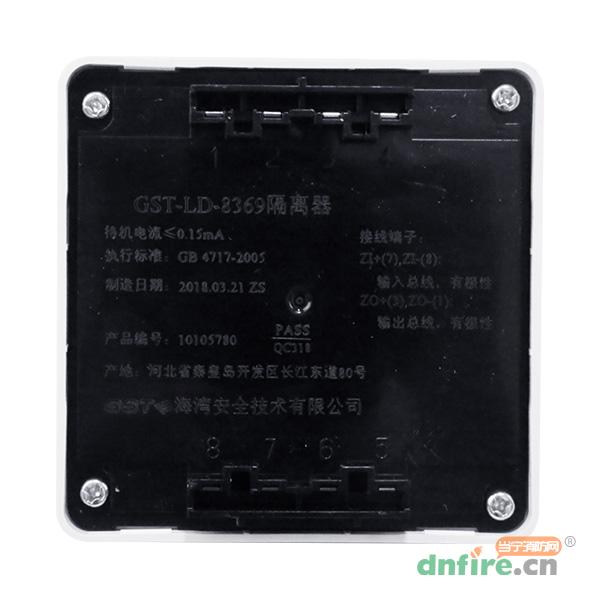

4.底殼端子示意圖如圖3所示：
接線說明如下：
ZI+、ZI-：輸入信號總線,ZI+為正極，ZI-為負極；
ZO+、ZO-：輸出信號總線，ZO+為正極，ZO-為負極；
5.布線要求：選用截面積不小于1.0mm2的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
六、GST-LD-8369隔離器測試
1.建議至少每個月都對隔離器進行一次測試。
2.隔離器在進行測試之前，應通知有關管理部門，并對控制器進行適當處理，防止出現不期望的報警聯動。
3.測試：在監測狀態下隔離器正常時，短路隔離器輸出端，隔離器應進入保護狀態，輸入端總線信號正常，指示燈常亮；去除短路，指示燈閃亮，輸入、輸出端總線信號都正常。如上述情況均正常，則說明隔離器工作正常。
4.測試結束后，通過火災報警控制器復位系統，并通知有關管理部門系統恢復正常。
5.在測試過程中不合格的隔離器檢驗其接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。
七、GST-LD-8369隔離器應用方法
隔離器串接到總線中。ZI+、ZI-為輸入信號總線；ZO+、ZO-為輸出信號總線。

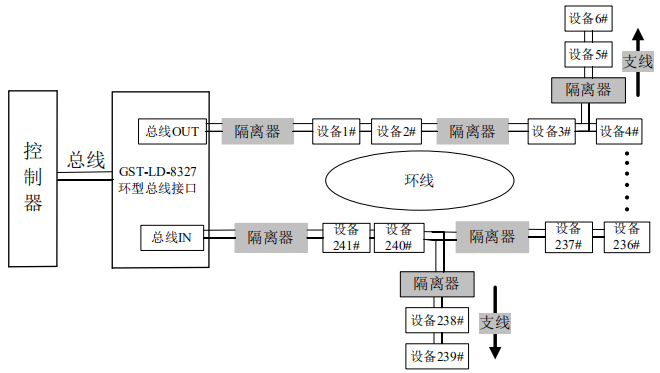

系統接線圖
注意：隔離器端子有極性。
