已停產，替代產品 GST-LD-8313A隔離器

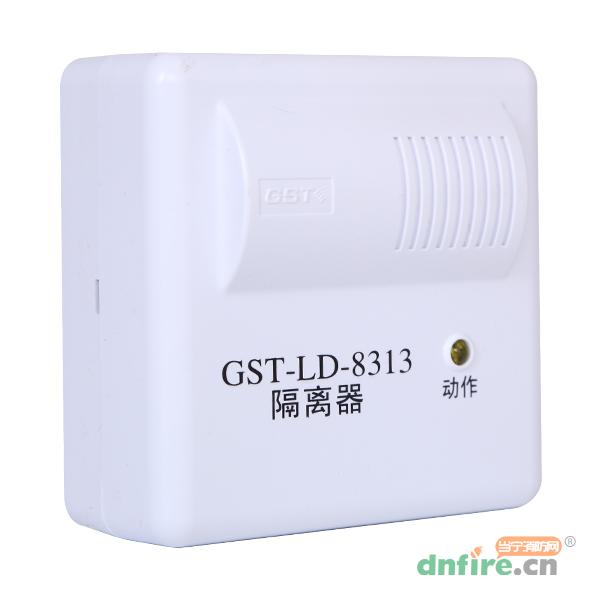

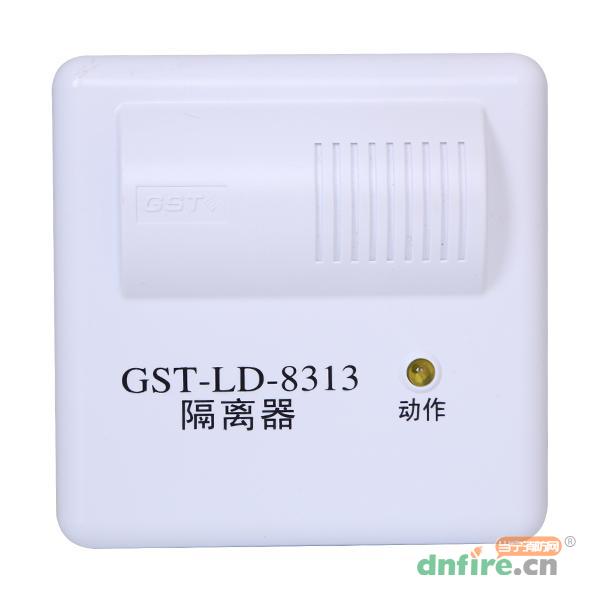

一、GST-LD-8313隔離器特點
在總線制火災自動報警系統中，往往會出現某一局部總線出現故障（例如短路）造成整個報警系統無法正常工作的情況。隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的部分重新納入系統。
二、、GST-LD-8313隔離器主要技術指標
?。?）工作電壓：總線24V
?。?）動作電流≤100mA
（3）動作確認燈：黃色
?。?）使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，不結露
?。?）外殼防護等級：IP30
（6）外形尺寸：86mm×86mm×43mm（帶底殼）

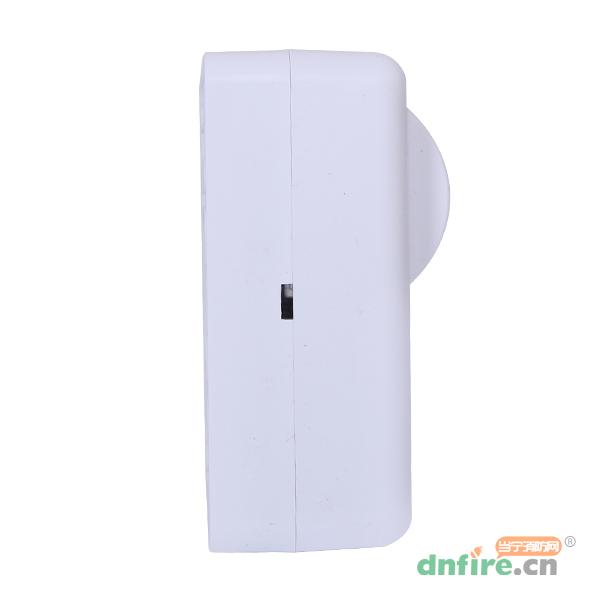

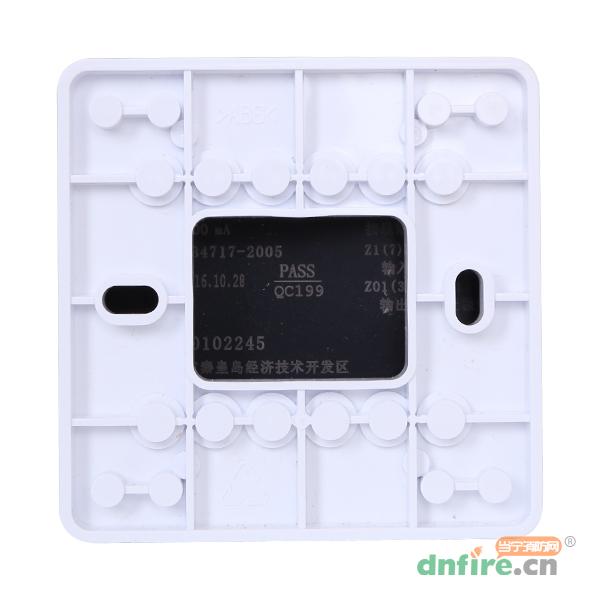

三、、GST-LD-8313隔離器結構特征、安裝與布線

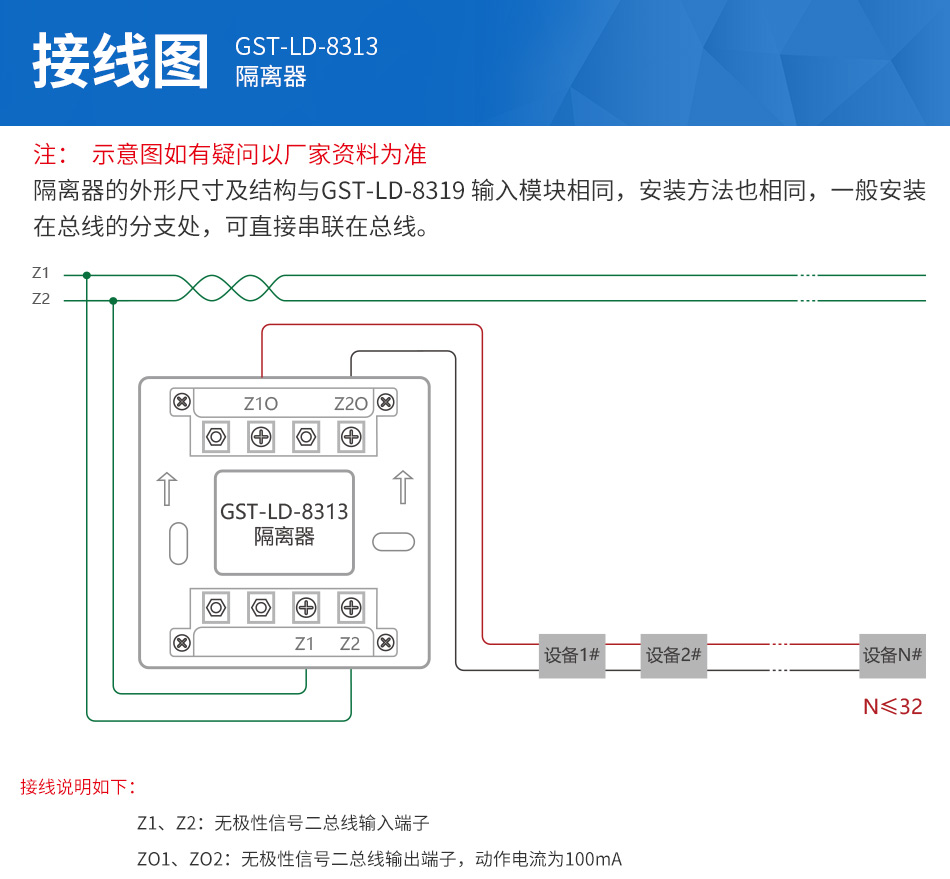

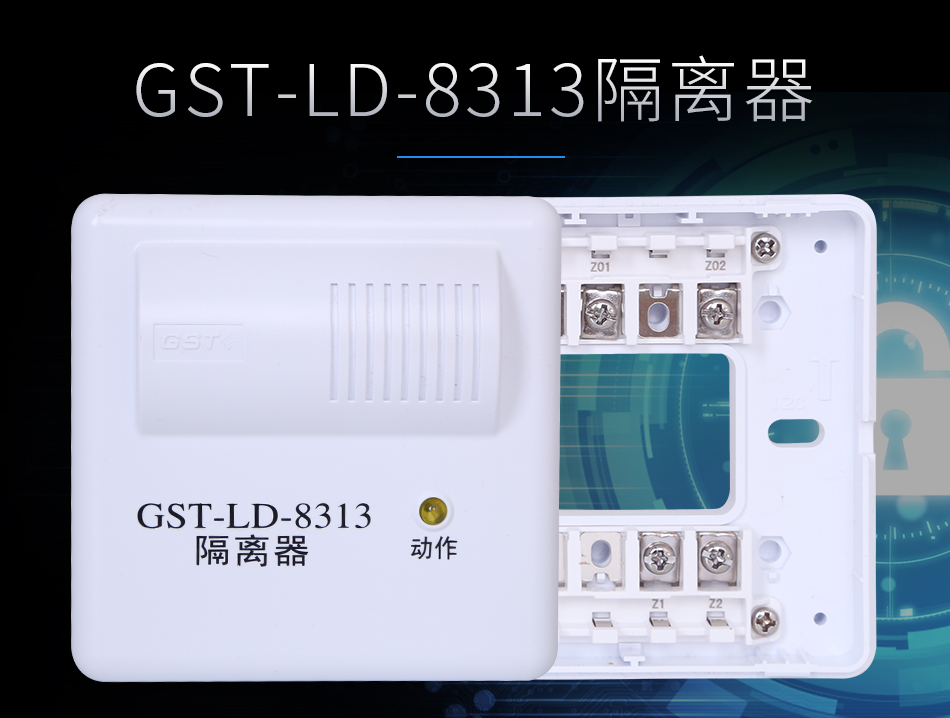

隔離器的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，一般安裝在總線的分支處，可直接串聯在總線上，其端子示意圖如下圖：
.jpg)

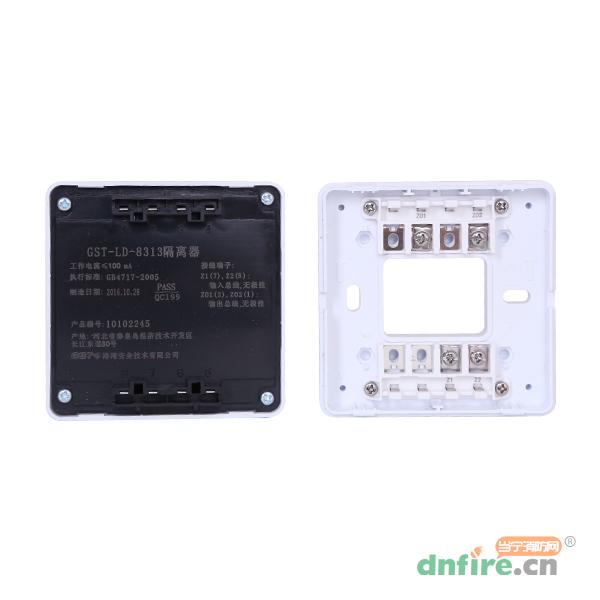

其中:
Z1、Z2：無極性信號二總線輸入端子
ZO1、ZO2：無極性信號二總線輸出端子，動作電流為100mA
布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的阻燃RVS雙絞線。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
請問一下有沒有同時隔離信號總線和電源總線的模塊，現在的火災報警系統都要求四線隔離。
答管理員：
分別是不同的產品，都增加保護唄。
2023-02-08 10:00:14
問匿名用戶評論等級：
隔離模塊接反了能正常工作嗎？
答管理員：
進出線不能接反
2021-01-27 22:26:22
問匿名用戶評論等級：
這個隔離器裝在哪里的?
答管理員：
安裝在現場，回路信號線上，一個隔離器最多帶32個點。
2020-06-28 01:32:09
問匿名用戶評論等級：
有個情況咨詢下，聯動持續時間一長，比如超過5分鐘，隔離器就跳。咋回事？求解!
答管理員：
回路電流應該有點大了，回路上聯動設備數量應該較多。還有線材也可能有關系（如線材材質，線徑大?。?/p>
2019-01-15 19:20:04
問匿名用戶評論等級：
信號總線是兩根線，電源總線是兩根線，那8313只有兩個輸入端子，就只能接入信號總線，是這個樣子的嗎？
答管理員：
海灣的比較好認，Z1\Z2就是信號線,D1\D2就是電源線。
8313隔離器只接信號線即可。
2018-09-11 09:26:33
問匿名用戶評論等級：
問一下我把模塊后面的線拆了，然后在模塊上接一個電阻模塊是否顯示正常？
答管理員：
8313這樣接是不可以的，也沒有意義。
2018-01-20 10:38:48
問匿名用戶評論等級：
隔離模塊怎么接線
答管理員：
進線是連接控制器主機的回路卡；出現接現場設備，最多32個點。如還有疑問可以電話聯系我們的技術服務人員。
2017-10-15 20:27:53
問匿名用戶評論等級：
有可以跟圖集一樣 接入-24V 2總線的隔離器嗎。
答管理員：
接入電源的，你說的應該不是隔離器，而是浪涌保護器吧，可以電話聯系我們的銷售服務人員400-003-0119詳細溝通下，對你的需求不是很確認。
2017-07-14 18:30:16
問匿名用戶評論等級：
如果設備超過了32位，總線會報警和顯示位置嗎？望幫助！先謝啦。
答管理員：
超過32位，從產品性能來說是沒有問題的，；不過是不符合規范要求的。
2017-07-07 19:14:49
問匿名用戶評論等級：
隔離模塊需要編碼嗎？
答管理員：
不需要編碼的。
2017-07-03 10:20:55
