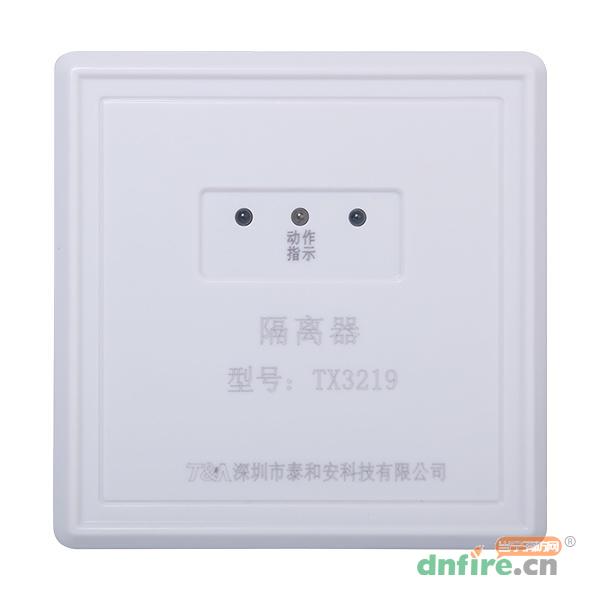

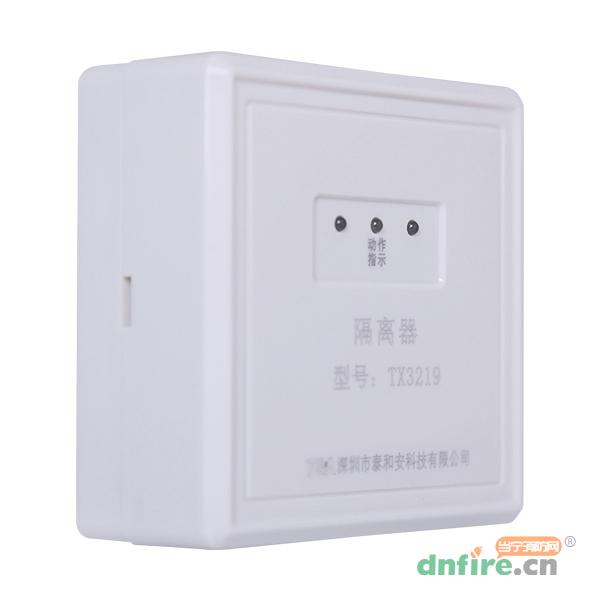

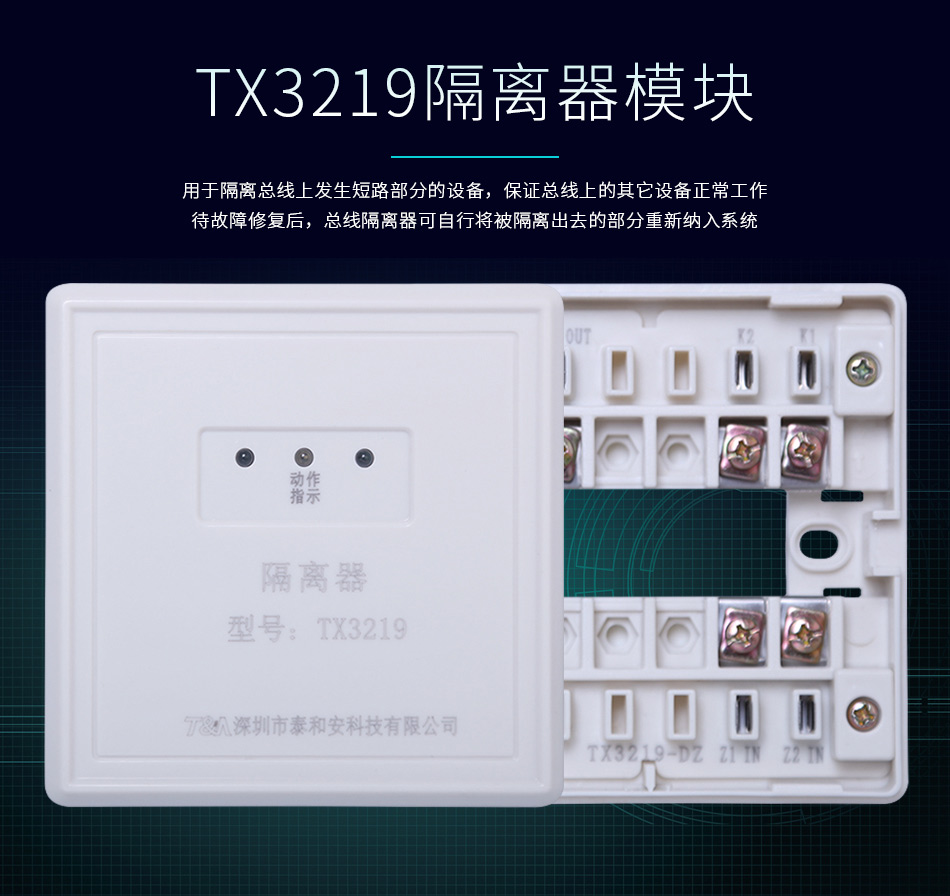

一、TX3219隔離器模塊概述:
TX3219隔離器模塊(以下簡稱隔離器)，主要用于隔離總線上發生短路部分的設備，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可自行將被隔離出去的部分重新納入系統。使用隔離器便于確定總線發生短路的位置。
二、TX3219隔離器模塊特點:
1、總線短路故障排除后，可自動將被隔離出去的部分重新納入系統。
2、輸入、輸出信號無極性。
3、有100mA、200mA兩種輸出電流可選。

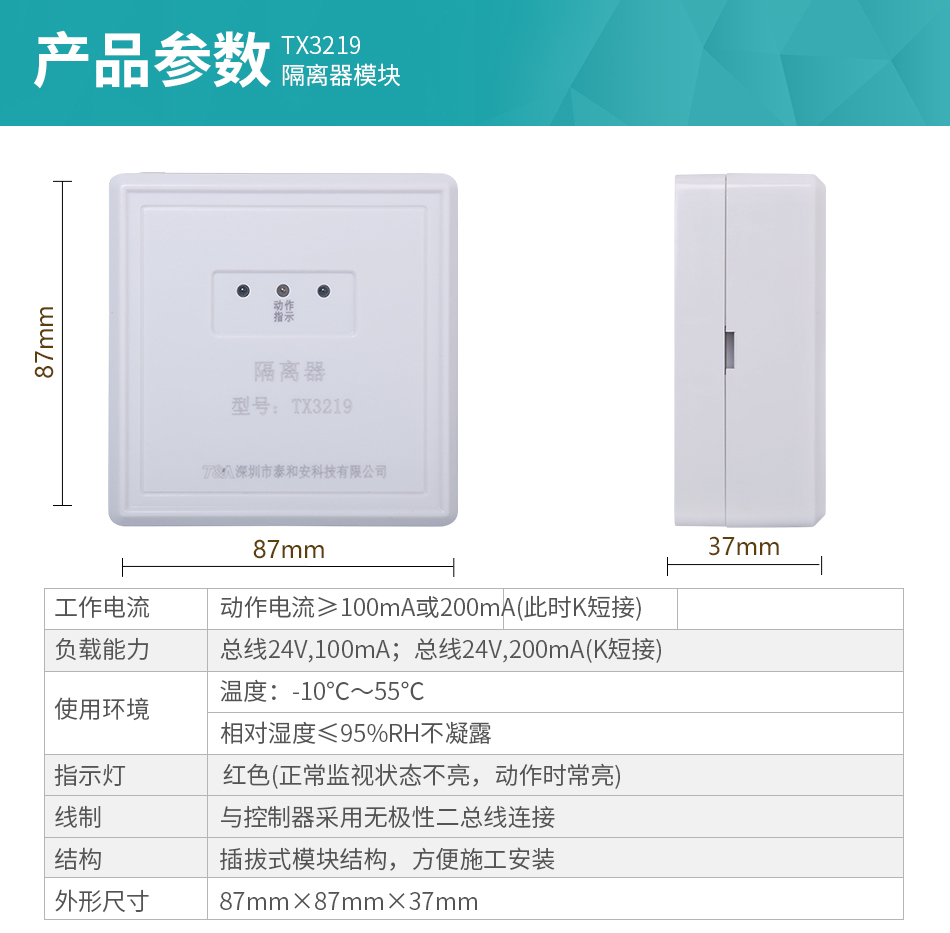

三、TX3219隔離器模塊技術參數:
| 工作電流 |
動作電流≥100mA或200mA(此時K短接) |
| 負載能力 |
總線24V,100mA；總線24V,200mA(K短接) |
| 指示燈 |
紅色(正常監視狀態不亮，動作時常亮) |
| 線制 |
與控制器采用無極性二總線連接 |
| 結構 |
插拔式模塊結構，方便施工安裝 |
| 使用環境 |
溫度：-10℃～+55℃
相對濕度≤95%，不凝露 |
| 外形尺寸 |
87mm×87mm×37mm |
| 殼體材料和顏色 |
ABS，米黃色 |
| 重量 |
約130g |

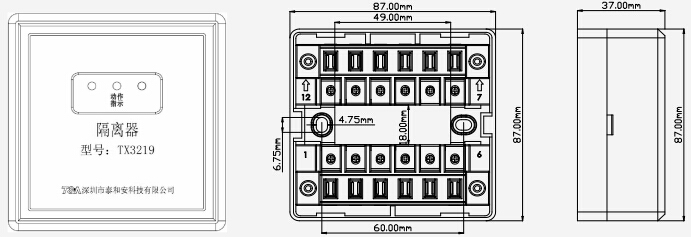

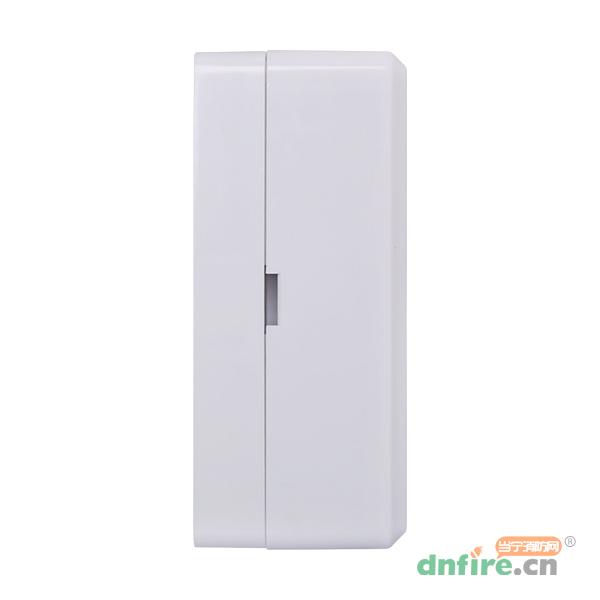

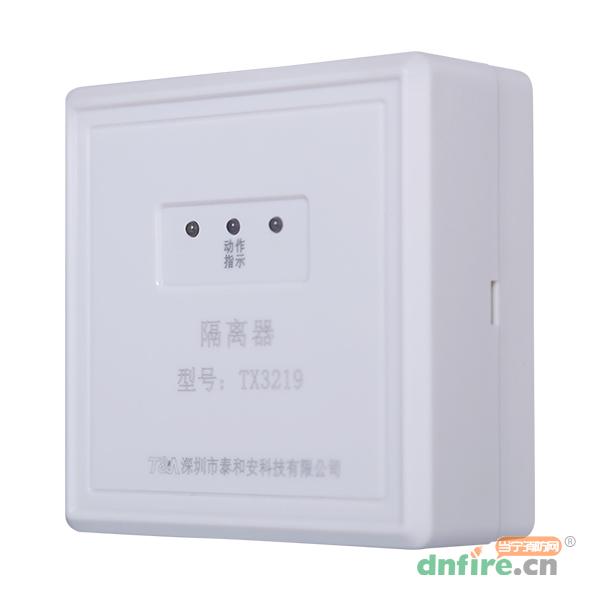

四、TX3219隔離器模塊外形及尺寸
TX3219隔離模塊外形尺寸示意圖
五、TX3219隔離器模塊安裝與布線
警告：安裝設備之前，請切斷回路的電源。
布線要求：選用截面積不小于1.0mm2的RVS雙絞線。

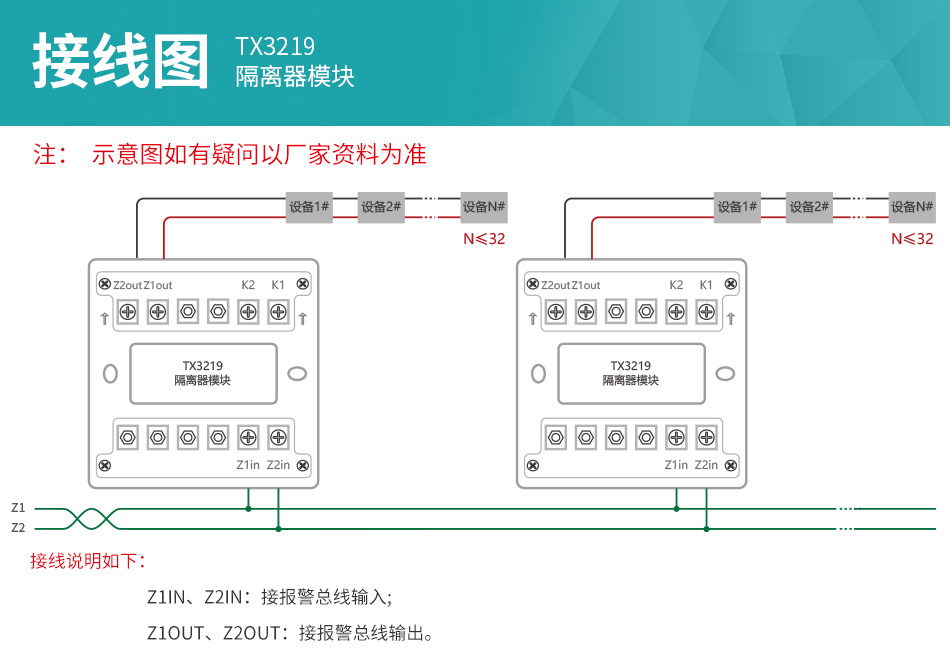

六、TX3219隔離器模塊應用方法

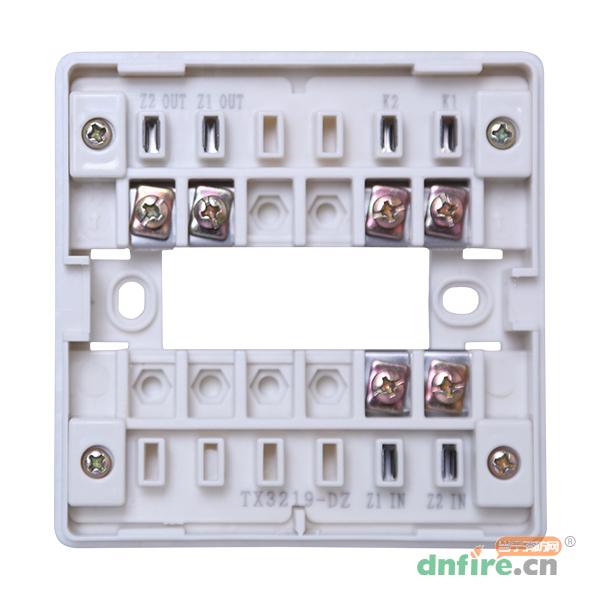

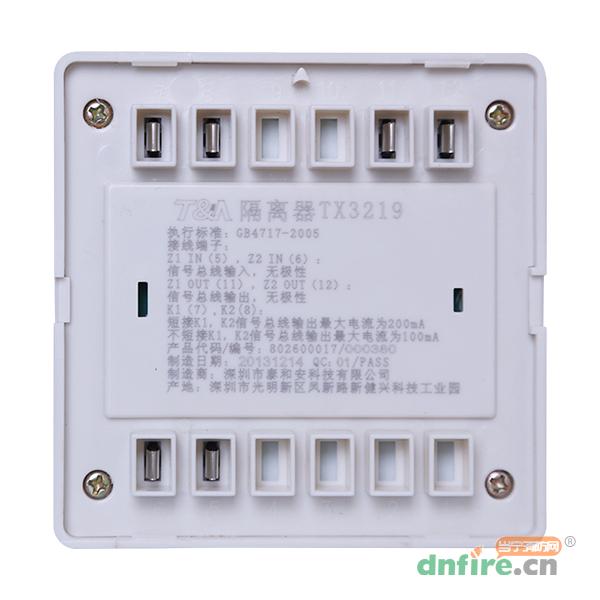

1、隔離器串接到總線中:總線輸入，無極性；總線輸出，無極性。
2、K短接時，總線允許通過的最大電流為200mA；K不短接時，總線允許通過的最大電流為100mA。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
一個隔離模塊可以管多少個點？
答管理員：
按照規范最多可以帶32點。
2023-05-27 08:48:49
問匿名用戶評論等級：
我們之前用的一個回路200個設備左右，就用了一個隔離器接在總線，這樣有用嗎？
答管理員：
在新火規（2014年實施）之前是這么做的，現在這么做不合規了。
2021-03-05 21:03:25
問匿名用戶評論等級：
3219隔離模塊電源線要不要接
答管理員：
不需要接電源線的
2021-01-21 07:24:21
問匿名用戶評論等級：
隔離器模塊最多用幾個設備
答管理員：
隔離模塊規范要求最多可帶32個點位的。
2020-11-22 18:50:38
問匿名用戶評論等級：
隔離器模塊需要編碼嗎？
答管理員：
TX3219隔離器模塊不需要編碼的
2020-07-15 16:38:34
問匿名用戶評論等級：
要接電源線嗎
2019-10-16 17:49:03
問匿名用戶評論等級：
多少個點位
答管理員：
后面帶的點位不超過32點啊，這是規范要求的。
2018-08-24 22:26:30
問匿名用戶評論等級：
有沒有可以隔離24伏的
答管理員：
也是有這樣產品的哦。詳細可以咨詢我們的銷售業務經理，電話400-928-6119
2017-12-08 18:37:42
問匿名用戶評論等級：
這個噠噠異響說明什么
答管理員：
異響？產品安裝有震動嗎，這異響之前還沒有過這中問題的反饋?？梢圆痖_模塊，看是不是有異物或者什么問題。
2017-11-28 15:45:21
問匿名用戶評論等級：
3219出線加電阻嗎
答管理員：
隔離器不需要加電阻的，如還有其他問題可以聯系400-003-0119.
2016-07-26 09:12:04
