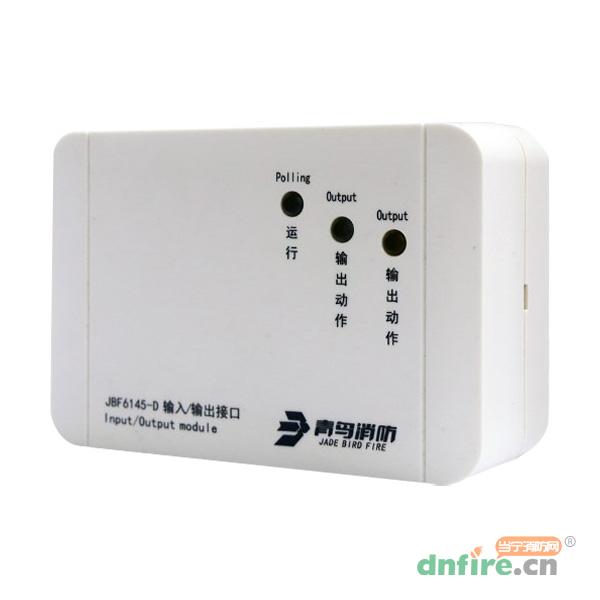

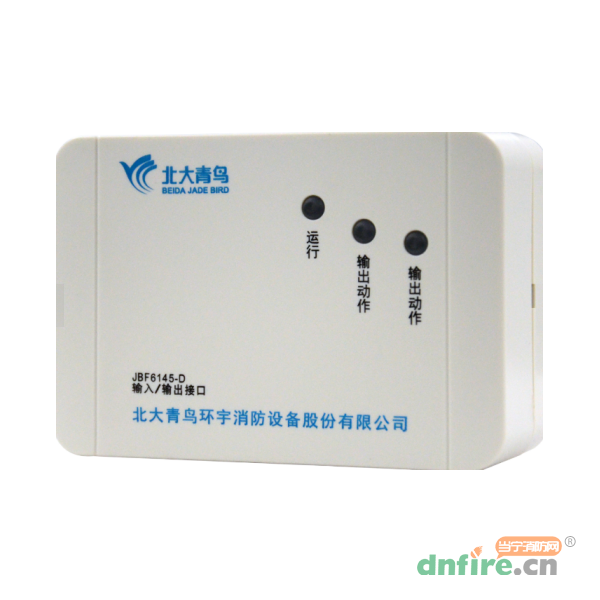

一、JBF6145-D輸入/輸出接口功能特點
內置微處理器；
采用SMT表面貼裝工藝；
24V直流電源輸入，24V有源繼電器輸出；
接口電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作；
通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1500m；
施工中建議使用雙絞線，導線截面積不小于1.0mm2；
回路信號處理電路與輸入/輸出檢測信號處理電路實現電氣隔離，接口穩定性高，抗干擾能力強；
電子編碼方式，可通過專用電子編碼器編址；
本接口采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試；
具備狀態監測和多種故障檢測功能。
二、JBF6145-D輸入/輸出接口工作原理
JBF6145-D輸入/輸出接口內嵌微處理器，微處理器實現與防火門監控器的通訊、電源掉電檢測、輸出控制、應答信號邏輯狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。該接口專門針對雙常開門設計；為雙路輸出、單路輸入接口，占用一個回路地址點，編址范圍1-252。具備兩路控制輸出，一路反饋輸入，可以同時控制雙開門的兩個閉門器；當雙開門的左右兩扇門完全關閉到位時才報關門成功；左右門關閉時間間隔出廠默認值為6秒，該時間間隔可用編碼器JBF6480調節，調節范圍為1-30秒；具備線路檢測功能。
JBF6145-D輸入/輸出接口配合通電關門閉門器使用。以實現控制雙常開防火門關閉（該類閉門器為點動型，機械定位，如果需要啟動關門，則需提供瞬間24V脈沖）。接收防火門監控器的啟動命令，輸出繼電器動作并點亮對應的“輸出動作”指示燈；在接收到外接設備傳來的應答信號后，將信息傳送到防火門監控器并“運行”指示燈閃亮高亮。
JBF6145-D輸入/輸出接口可以監視常開門是否開啟到位、閉門器啟動后常開門是否關閉到位。（開啟到位和關閉到位需閉門器具備開門到位和關門到位反饋信號），并同時可對輸入/輸出接口與閉門器或門磁開關之間的連接線路狀態進行監測。
三、JBF6145-D輸入/輸出接口技術參數
| 內容 |
技術參數 |
| 電源輸入電壓 |
DC 16-30V |
| 回路總線 |
調制型，二總線，無極性 |
| 工作電流 |
<0.1mA @24V總線供電 |
| 輸出容量 |
1A/24VDC |
| 編碼方式 |
電子編碼器編碼 |
| 編碼范圍 |
1-252 |
| 指示燈 |
監視：“運行”燈紅色閃亮，“輸出動作”燈紅色閃亮 |
| 動作并應答：“運行”燈紅色閃亮高亮，“輸出動作”燈紅色常亮 |
| 故障：“運行”燈紅色連續閃亮兩次 |
| 工作溫度 |
-10～+50℃ |
| 貯存溫度 |
-20～+50℃ |
| 相對濕度 |
≤96%(40±2℃) |
| 外形尺寸 |
180mm×82mm×43mm |

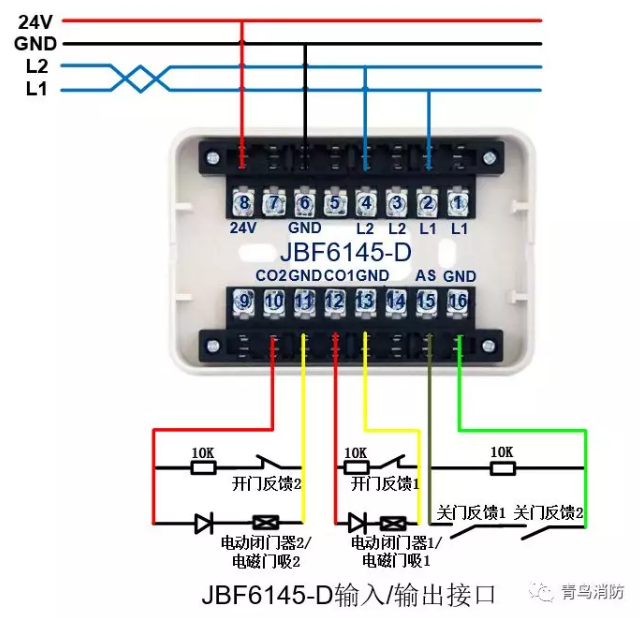

四、JBF6145-D輸入/輸出接口接線圖
五、JBF6145-D輸入/輸出接口適用范圍
JBF6145-D輸入/輸出接口安裝于現場，適用于采用機械定位的電動閉門器或門磁開關類設備進行狀態監測。具備完善的故障檢測功能（包括輸出端、應答端的斷路，短路和24V電源掉電檢測）。
JBF6145-D輸入/輸出接口與防火門監控器一起，應用于兩總線防火門子系統中，無縫兼容青鳥火災報警控制器互聯協議，火警及故障信息可與青鳥火災報警控制器互聯、互通。
滿足國家標準GB29364-2012。JBF6145-D輸入/輸出接口適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所。
