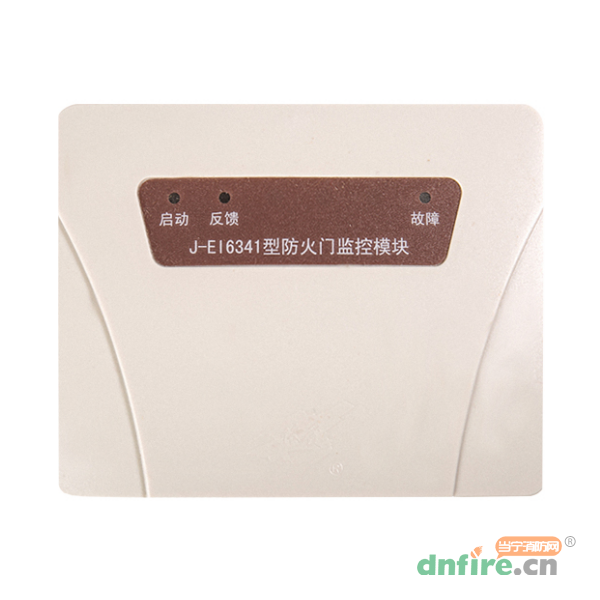

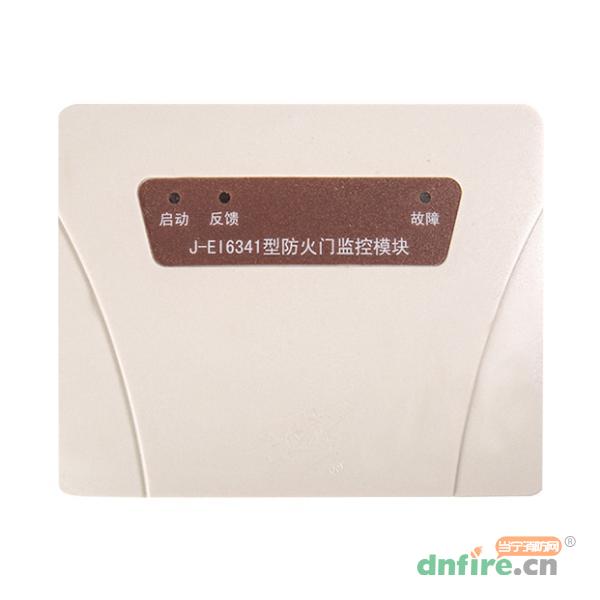

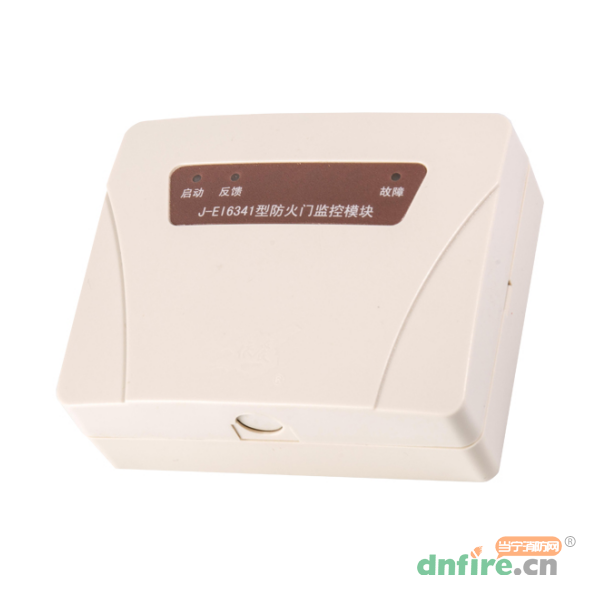

一、J-EI6341防火門監控模塊概述
J-EI6341防火門監控模塊接入依愛公司生產的防火門監控器總線，用于監視或控制防火門末端設備的工作狀態。
二、J-EI6341防火門監控模塊性能特點
J-EI6341型防火門監控模塊接入依愛公司防火門監控器的總線，模塊內置微處理器，接收監控器聯動命令啟動外部設備，如聯動閉門器、電磁釋放器。
J-EI6341有一組輸入和一組輸出，輸出用于控制聯動閉門器等設備，輸入用于接收聯動閉門器、門磁開關的反饋信號。
三、J-EI6341防火門監控模塊技術參數
| 型號 |
J-EI6341 |
| 名稱 |
防火門監控模塊 |
| 品牌 |
依愛消防 |
| 工作電壓 |
24V脈動總線電壓；24V直流電壓 |
| 總線工作電流 |
監視電流0.4mA |
| 輸出每動作一路增加的電流1mA |
| 輸入每動作一路增加的電流0.6mA |
| 點亮故障燈增加的電流0.45mA |
| 24V直流電流 |
監視電流2mA |
| 輸出每動作一路增加的電流19mA（不含外接設備） |
| 輸入每動作一路增加的電流4mA |
| 指示燈狀態 |
啟動燈：紅色，繼電器動作時點亮 |
| 反饋燈：紅色，檢測到輸入動作信號后點亮 |
| 故障燈：黃色，24V電源線、輸出線或輸入線斷路時點亮 |
| 輸出觸點容量 |
DC24V/1A |
| 使用環境溫度 |
0℃~+40℃ |
| 使用環境濕度 |
≤95％RH（不凝露） |
| 線制 |
四線制，總線無極性，DC24V有極性 |
| 總線長度 |
≤2000m |
| 外殼防護等級 |
IP30 |
| 重量 |
約85g（不含底座） |
| 外形尺寸 |
長100mm，寬80mm，高38mm |
四、J-EI6341防火門監控模塊接線圖

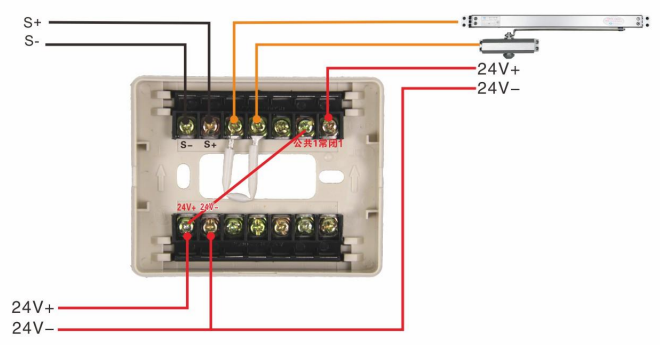

J-EI6341防火門監控模塊接聯動閉門器接線圖（常開式防火門）
S+、S-接防火門監控器的回路總線；24V+、24V-接防火門監控器DC24V或外控電源的24V輸出。
返回1/返回1用作輸入，接聯動閉門器或電磁釋放器的反饋信號。
公共1接模塊的24V+上；公共1與24V短接后，24V-與常閉1輸出對外輸出24V。
J-EI6342型防火門監控模塊同理。
實際使用時請將47kΩ電阻接在設備處。

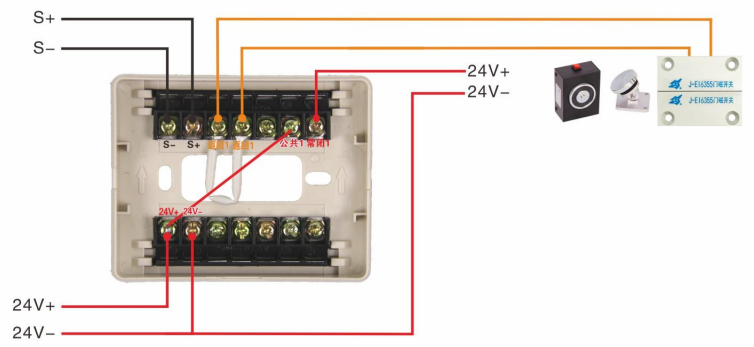

J-EI6341防火門監控模塊接電磁釋放器與門磁開關接線圖（常開式防火門）
實際使用時請將47kΩ電阻接在設備處。

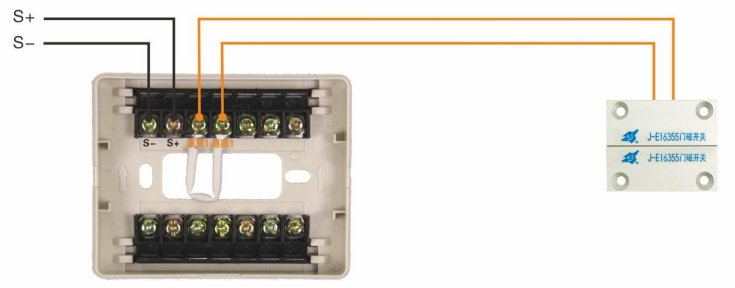

J-EI6341防火門監控模塊接門磁開關接線圖（常閉式防火門）
實際使用時請將47kΩ電阻接在設備處。
