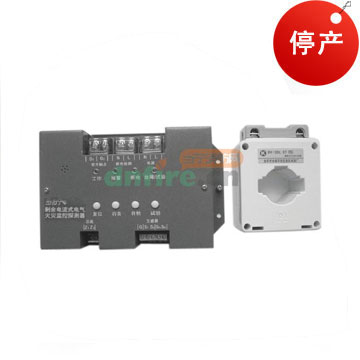

溫馨提示：GST-DH9200系列產品已停產，其替代產品為DH-GSTN5300系列剩余電流式電氣火災監控探測器。
GST-DH9200-3系列剩余電流式電氣火災監控探測器(以下簡稱探測器)使用雙重供電方式和成熟的總線技術，工作穩定可靠。該探測器應用方式靈活，可以應用于總線式的漏電報警系統。
二、GST-DH9200-3電氣火災監控探測器特點
1.探測器和電氣火災監控設備采用無極性兩線制連接方式，布線簡便。
2.探測器通訊采用數字化無損沖突技術和電子編碼技術，報警響應快，調試簡便。
3.探測器內置高性能CPU，采用智能算法和看門狗技術。具備在線自檢測和校正功能，可以檢測探測線圈的短路斷路，并對一定范圍內的異常進行自校正。
4.探測器從50mA到1000mA二十級報警剩余電流設置，通過電子編碼器和電氣火災監控設備都可以實現探測器修改地址編碼和報警電流等設置，方便工程調試和維護。
5.零序電流互感器具有外形美觀，靈敏度高，線性度好，運行可靠，安裝方便。
| 型號 |
GST-DH9200-3 |
| 工作電壓 |
AC220V |
| 工作電流 |
AC10mA |
| 額定動作電流 |
50mA到1000mA二十級可設(步進50mA) |
| 額定不動作電流 |
額定動作電流的50% |
| 輸出觸點容量 |
2A/250VAC，2A/30VDC |
| 常開觸點輸出 |
脈沖輸出與持續輸出可設 |
| 常開觸點延時輸出 |
0~10秒可設 |
| 過線電流 |
63A |
| 過線電壓 |
＜660VAC |
| 過線額定頻率 |
50Hz/60Hz |
| 總線接口 |
24V，無極性 |
| 響應時間 |
≤60s |
| 指示燈 |
工作燈：綠色，正常工作時點亮，約幾秒鐘閃動一次表示通訊正常 ；
報警燈：紅色，正常時熄滅，報警時常亮；
斷電燈：黃色，正常時熄滅，常開觸點延時輸出時閃亮，輸出成功后常 亮；
故障/試驗燈：黃色，正常時熄滅，試驗狀態下閃亮，探測器故障時常 亮。 |
| 使用環境 |
溫度：-10℃～+50℃
相對濕度≤95%，不凝露
海拔＜3000m |
| 外殼防護等級 |
IP20 |
| 線制 |
信號二總線無極性 |
| 編碼方式 |
電子編碼(編碼范圍為1~242) |
| 信號處理模塊殼體材料和顏色 |
Q 235，藍綠色 |
| 信號處理模塊重量 |
700g |
| 外形尺寸 |
信號處理模塊：189mm×112mm×34mm |
|
安裝孔距：
|
信號處理模塊：178mm×55mm |
1.結構特征：

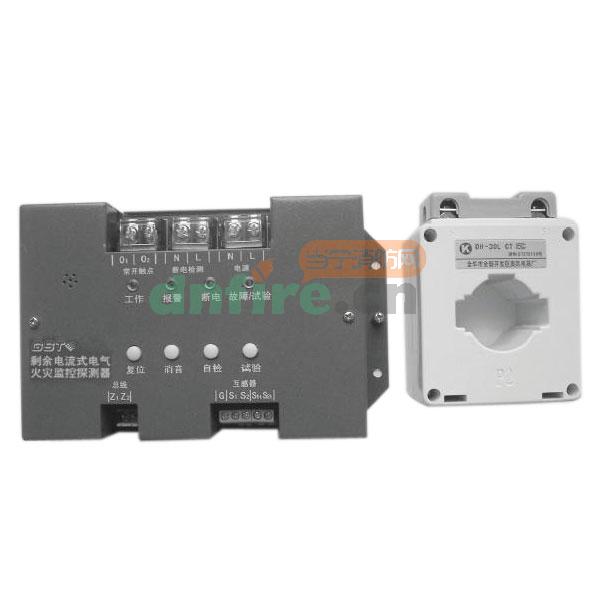

. GST-DH9200-3探測器由信號處理模塊和零序電流互感器兩部分組成，零序電流互感器外形示意圖如下圖所示：
.jpg)
2.工作原理
GST-DH9200-3探測器通過信號采集電路網絡準確采集零序電流互感器的輸出電流值，并上傳給電氣火災監控設備。當達到預先設定的剩余電流值時，信號處理模塊有聲光指示，同時將報警信息上傳給電氣火災監控設備，并執行電氣火災監控設備下達的命令，執行觸點的開啟與閉合。探測器具備自檢功能，能檢測探測器的功能是否正常，如有故障能及時上傳給電氣火災監控設備，有助于故障的定點排除。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
過線電流式根據什么來算的？
答管理員：
你可以更具現場的電纜線徑或者簡單點根據空氣開關的電流來確定。如有問題，可以聯系我們的技術人員，電話400-003-0119，歡迎您的來電。
2015-06-02 17:36:14
問tangtang評論等級：
GST-DH9200-3和GST-DH9200-2剩余電流式電氣火災監控探測器的接線方式是一樣的吧。
答管理員：
您好！GST-DH9200-3和GST-DH9200-2剩余電流式電氣火災監控探測器的接線方式是一樣的。感謝你對我們的支持，祝您購物愉快！
2013-02-06 18:38:42
問匿名用戶評論等級：
GST-DH9200-3剩余電流式電氣火災監控探測器是自帶模塊的嗎？
2013-01-17 21:53:21
問匿名用戶評論等級：
GST-DH9200-3剩余電流式電氣火災監控探測器怎么工作？
答管理員：
檢測電流大小的，超過承載電流就報警
2012-09-29 17:34:15
問匿名用戶評論等級：
海灣GST-DH9200-3剩余電流式電氣火災監控探測器的使用年限一般在多久？
答管理員：
一般維護好，沒有什么故障的話可以用很久很久，沒有聽說具體是多少壽命的，損壞就需更換。
2012-09-26 01:09:51
