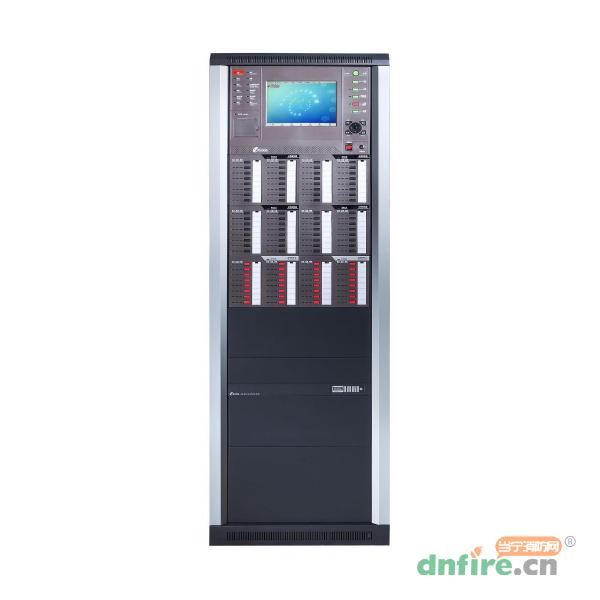

一、JB-TGZ-GS8000火災報警控制器（聯動型）產品概述
JB-TGZ-GS8000火災報警控制器（聯動型）采用立柜式結構，單臺容量可達16個回路總計4032個總線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求。
JB-TGZ-GS8000是一款立柜型火災報警控制器，它和壁掛型主機JB-TBZ-GS8000相比，在回路容量、總線控制盤方面擁有更大的容量，而且立柜能容納消防應急廣播和消防電話
10.4寸真彩觸屏顯示器，中英文兩種界面可選
32位ARM處理器
回路間電氣隔離，支持多達16個Class A或Class B回路，每回路252個設備
聯動關系圖形化
消防員一鍵信息查詢控制器注冊的回路總數、設備總數、屏蔽總數、板卡信息等
100000條運行記錄，具備掉電保存
NAC（警報輸出電路）接口，最大輸出1.5A，支持同步功能
USB接口用于控制器程序升級和工程數據導入
Ethernet接口用于工程數據下載
支持CAN聯網和光纖聯網
250臺控制器組網能力
Modbus卡，RS485/RS232/RS422三種接口可選
自診斷功能，幫助操作人員迅速排查和解決控制器自身故障
二、凱德JB-TGZ-GS8000火災報警控制器（聯動型）產品特點
?。?）單機容量大、可靠性高。本控制器采用壁掛式箱體，單臺容量可達16個回路總計4032個總線制報警聯動點。不同總線間電氣隔離，一條總線的短路、接地故障不影響其它總線的正常工作，完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控。回路總線采用4線制（CLASSA）
?。?）JB-TGZ-GS8000火災報警控制器采用LINUX圖形化彩色顯示界面，不同信息采用不同窗口顯示，界面清晰易懂、方便直觀。配合觸摸屏通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統提供的多種功能。
（3）靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成，配置極為靈活方便，通過調整接入的回路板數實現總線設備從1點到4032點間的任意配置，同時支持環形CAN通訊板（CLASSA）和光纖通訊板。
?。?）JB-TGZ-GS8000火災報警控制器配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤，智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/?？刂疲瑥氐捉鉀Q了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
?。?）配備直接控制盤。本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能，這些檢測功能可最大限度的保障控制盤本身及其與重要設備之間連接的可靠性。
?。?）模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。
三、JB-TGZ-GS8000火災報警控制器（聯動型）主要技術參數
（1）液晶屏規格：800×600點，10.4英寸彩色液晶屏。
?。?）控制器容量：
a.標配1塊回路板（2條回路）?？筛鶕?jù)工程實際配置為最大8塊回路板，16條總線回路，總線設備最大編碼252。
b.標配1塊32路手動盤，可根據工程實際配置為最多2塊，64路。
c.標配1塊16路直接控制盤，可根據工程實際配置為最多32路。
d.標配1臺熱敏打印機
e.標配1路圖形顯示裝置接口（RS422通訊方式）。
f.標配1路RS485廣播盤通訊接口。
g.標配1路聲光警報輸出接口和1路輔助電源輸出，兩個接口輸出總?cè)萘繛?.5A/24V。
h.標配火警輸出繼電器、監管輸出繼電器、故障輸出繼電器各1路，觸點容量為2.0A/30V。
i.可選配CAN環形聯網板。采用直徑1.0mm²（17AWG）雙絞線時，兩臺控制器之間線路最長距離小于3.0km。
j.可選配光纖聯網板（單模光纖，傳輸距離小于20km）。
?。?）線制：
| 線制 |
連接線 |
距離 |
| 總線為有極性四總線 |
≥1.0 mm2 （17AWG）雙絞線 |
<1.0km |
| 24V 聯動電源線 |
≥1.0 mm2（17AWG）雙絞線 |
<1.0km |
| CAN 聯網總線 |
≥1.0 mm2（17AWG）雙絞線
（推薦屏蔽雙絞線）
|
<3.0km |
| 直控盤輸出線（三線或四線） |
1.0mm2（17AWG）≤導線截面≤2.5mm2（13AWG）BV線 |
<1.0km |
| 光纖 |
LC單模 |
<20km |
?。?）使用環境：
溫度：0℃～＋40℃
相對濕度≤95％，不結露
?。?）電源：
主電:交流220V(2A)電壓變化范圍＋10%～－15%
控制器備電：12V/24Ah密封鉛酸電池4節
（6）監控功耗=基本功耗30W（空載）+單塊回路板監控功耗4W（252個總線設備）*回路板數
?。?）報警功耗=基本功耗30W（空載）+單塊回路板報警功耗5W（252個總線設備）*回路板數+20W（24V對外輸出）
（8）外形尺寸：（長×寬×高）：550mm×460mm×1715mm

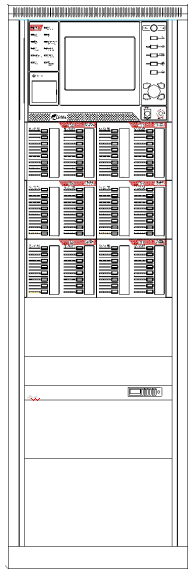

四、JB-TGZ-GS8000火災報警控制器（聯動型）外形示意圖
控制器的外形如下圖所示：
