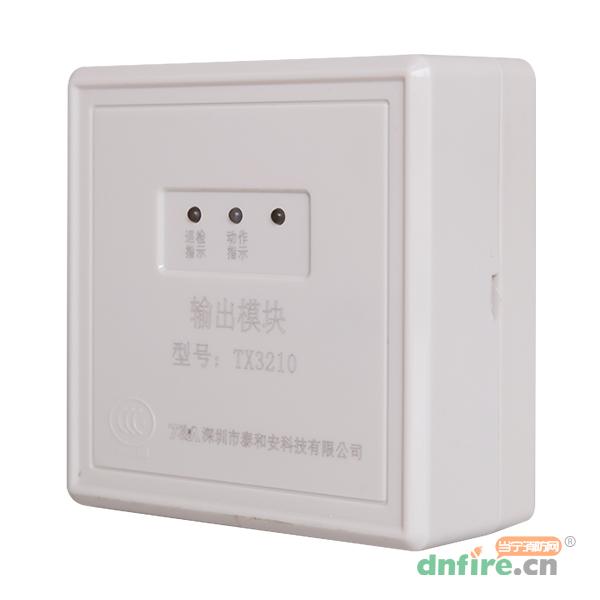

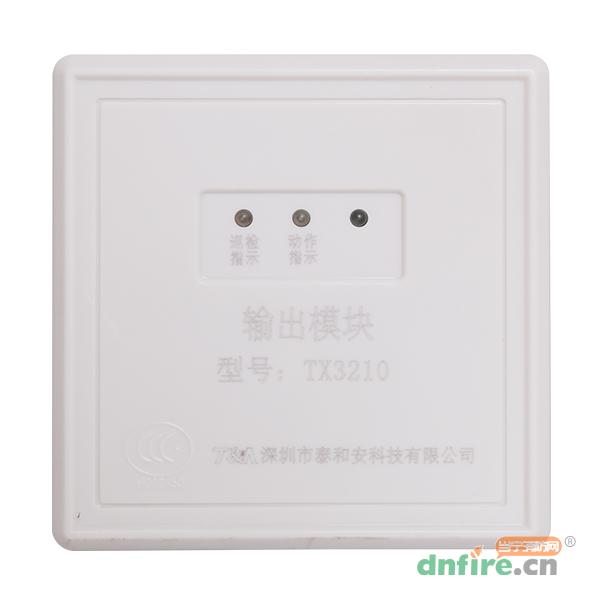

一、TX3210輸出模塊概述
TX3210輸出模塊符合最新國家標準GB16806-2006《消防聯動控制系統》。本產品用于總線制消防廣播系統中消防廣播間的切換控制。
TX3210輸出模塊產品外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用性能卓越的單片機，具有強大的分析判斷能力，可自動對所連接的廣播傳輸線的斷路、短路進行監測，并通過指示燈給出狀態指示。
二、TX3210輸出模塊特點
1、二總線，無極性
2、內置微處理器
3、具有消防廣播傳輸線故障檢測功能
4、采用軟硬件濾波技術，提高模塊的抗干擾能力
5、采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

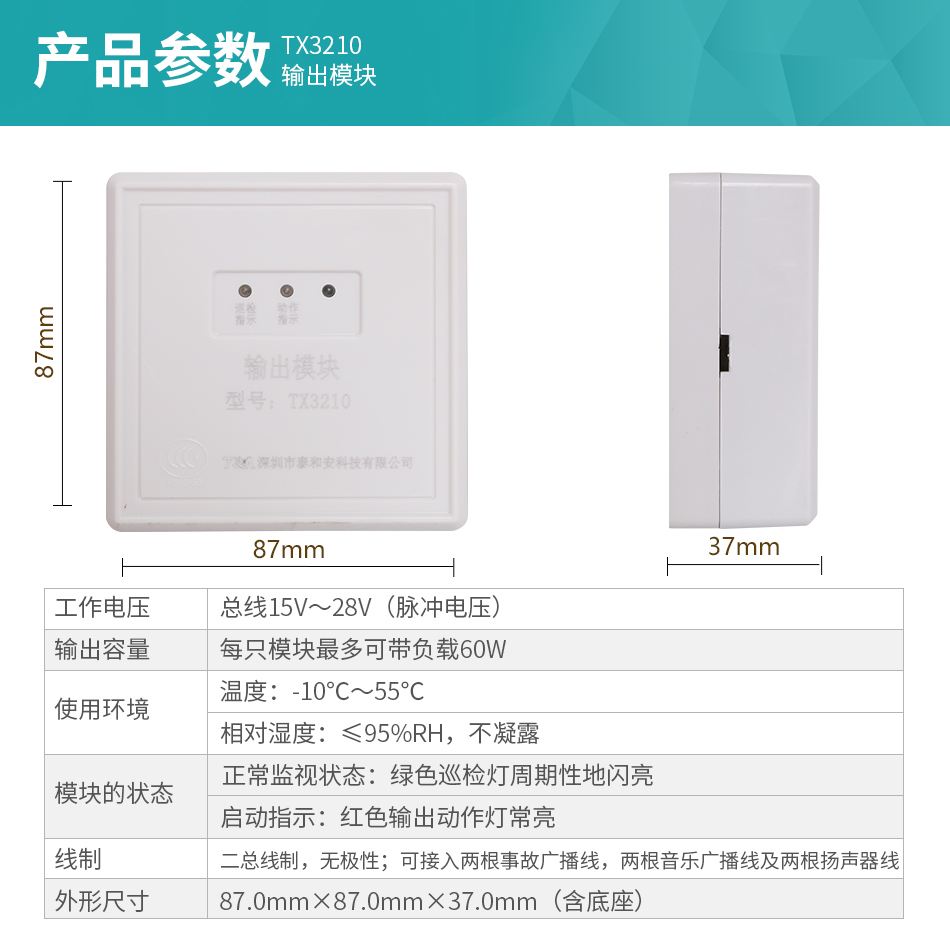

三、TX3210輸出模塊技術參數
| 內容 |
技術參數 |
| 型號 |
TX3210 |
| 工作電壓 |
總線15V～28V脈沖電壓 |
| 輸出容量 |
每只模塊最多可帶負載60W |
| 線制 |

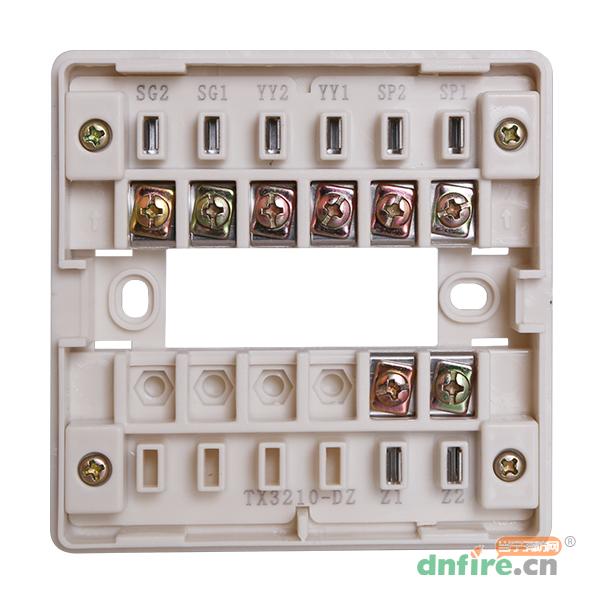

二總線制，無極性；可接入兩根事故廣播線，兩根音樂廣播線及兩根揚聲器線 |
| 溫度 |
-10℃～55℃ |
| 相對濕度 |
≤95%RH，不凝露 |
| 外形尺寸 |
87.0mm×87.0mm×37.0mm（含底座） |
指示燈狀態
|
正常監視狀態：綠色巡檢燈周期性地閃亮 |
| 啟動指示：紅色輸出動作燈常亮 |
四、TX3210輸出模塊工作原理

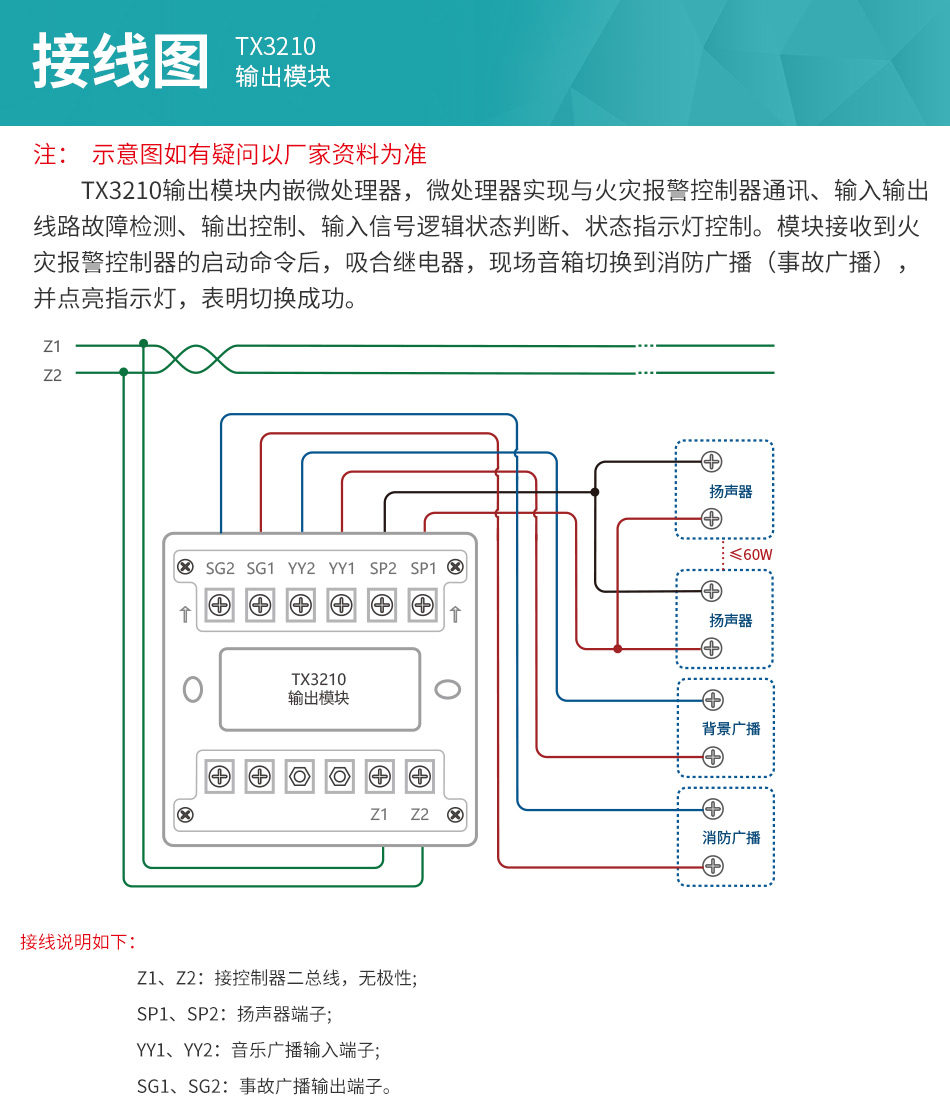

TX3210輸出模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、輸入輸出線路故障檢測、輸出控制、輸入信號邏輯狀態判斷、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后，吸合繼電器，現場音箱切換到消防廣播（事故廣播），并點亮指示燈，表明切換成功。
