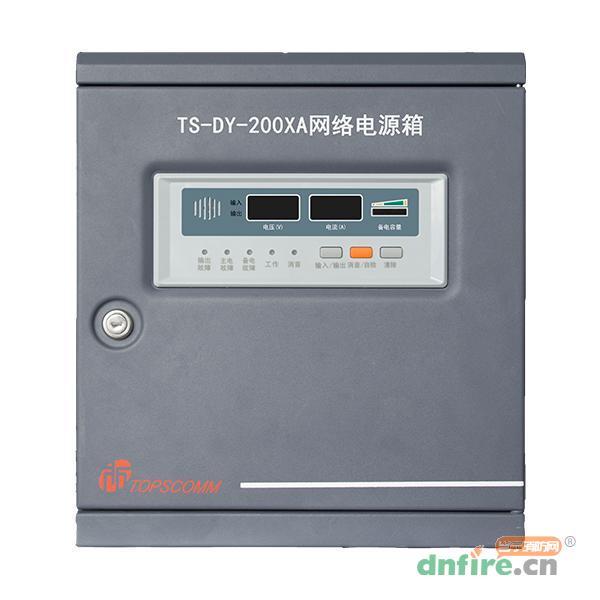

一、TS-DY-200XA網絡電源箱概述
TS-DY-200XA網絡電源箱是一種DC24V大容量電源輸出設備，在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源，同時內置DC24V/17Ah密封鉛電池作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出過流自動保護、主備電切換和完善的備電自動充電及備電過放保護功能。同時，本智能電源箱可對主、備電及電源輸出狀態進行監控。當交流220V主電源掉電時，報主電故障；當備電電池?fù)p壞或欠壓時報備電故障；當輸出發生欠壓或短路時報輸出故障。本電源箱還具有輸入、輸出的電壓、電流的顯示功能，可直觀地觀察電源箱的工作狀態。
二、TS-DY-200XA網絡電源箱特點
超寬范圍工作電壓，最高可達AC420V。
開關電源設計，高轉換效率，具有軟啟動功能。
完善的內部保護，具有過流、過壓、欠壓保護。
自帶備電，主備電自動切換，自動充電。
標準的TC-BUS總線通信接口，故障等信息可上報給主控制器。
具有電壓和電流值顯示及聲音提示功能。
一體化設計，壁掛式安裝。
三、TS-DY-200XA網絡電源箱技術特性
| 內容 |
技術參數 |
| 型號 |
TS-DY-200XA |
| 主電輸入 |
額定電壓AC 220V 電壓范圍AC176V～AC420V |
| 備電輸入 |
內置12V/17Ah×2鉛酸電池 |
| 輸出電壓 |
DC22V~28V |
| 輸出電流 |
穩態8.4A 沖擊10A |
| 線制 |
與控制器間采用無極性二總線連接 |
| 外形尺寸 |
500mm×400mm×113mm |
使用環境
|
溫度：0℃～+40℃ |
| 相對濕度≤95%，不凝露 |
四、TS-DY-200XA網絡電源箱安裝接線
TS-DY-200XA網絡電源箱采用壁掛式安裝，安裝尺寸如圖4-5。用M6的膨脹螺栓固定在牢固的墻壁上，膨脹螺栓的水平間距為330mm，垂直間距為280mm。
TS-DY-200XA網絡電源箱接線端子示意圖如圖所示：
L、N、：交流220V電源火線、零線、接地線（接機殼）。
24V+、24V-：DC24V主電輸出。
B1、B2：無極性二總線。
五、TS-DY-200XA網絡電源箱布線要求
無極性二總線（B1、B2）宜選用RVS-2×1.0mm²或1.5mm²阻燃或耐火雙絞線；24V電源線豎井內干線宜選用阻燃BV-4.0mm²或以上導線，平面支線宜選用阻燃BV-2.5mm²或以上導線；交流220V電源線（L、N、）宜選用RV-2×1.5mm²及以上耐壓750V以上的阻燃三芯絕緣線。穿金屬管或阻燃管敷設。
