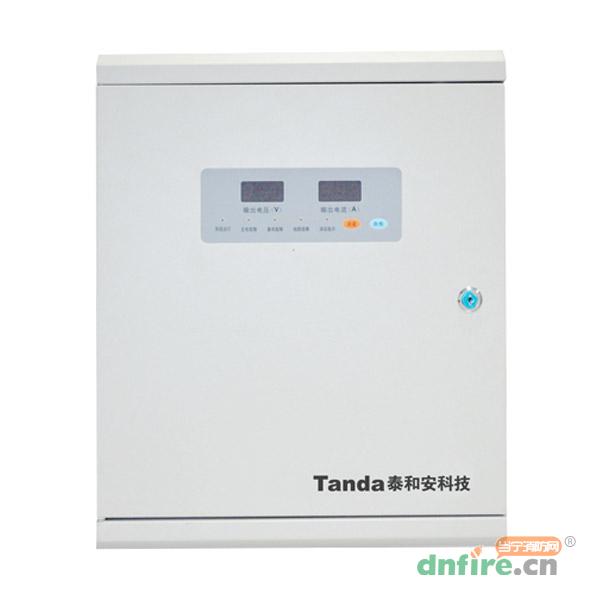

一、TD0803B聯動電源概述
TD0803B聯動電源是解決現場設備的供電問題而開發的，主要功能為轉換AC220V電壓至DC24V，并具有備電供電和備電充電功能，備用電池在AC220V停止供應時提供DC24V/7Ah的輸出，對現場設備的工作與啟動起到延續作用。
TD0803B聯動電源顯示功能全面，有輸出電壓顯示，輸出電流顯示，主電故障、備電故障、線路故障等故障指示，并有過載、過流、短路保護功能，具有總線聯網功能，可與本公司的T3系列報警控制器相連接，并為報警控制器提供相應的聯動故障信息，聯網使用時可使用本公司編碼器進行地址設定后接入總線。

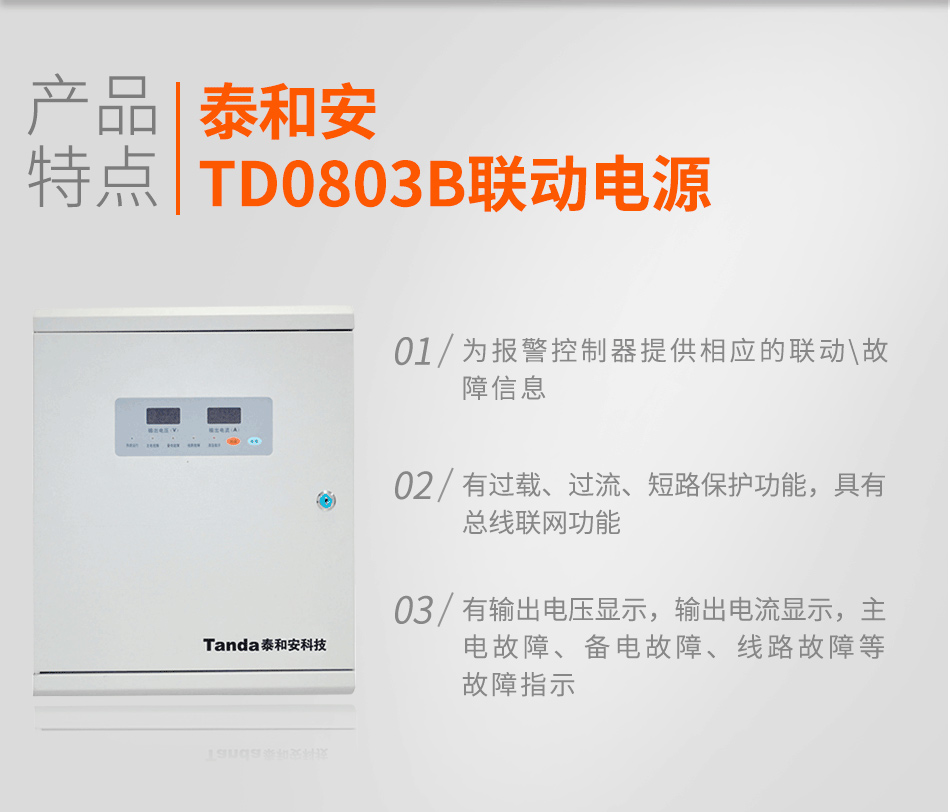

二、TD0803B聯動電源特點
轉換及備用功能強：能將AC220V電壓轉換為DC24V電壓輸出，功率輸出約為120W（DC24V/5A）。配備備電供電和備電充電功能，當AC220V主電停止供應時，備用的12V/7Ah×2鉛酸電池可提供DC24V/7Ah的輸出，保障現場設備的工作與啟動。

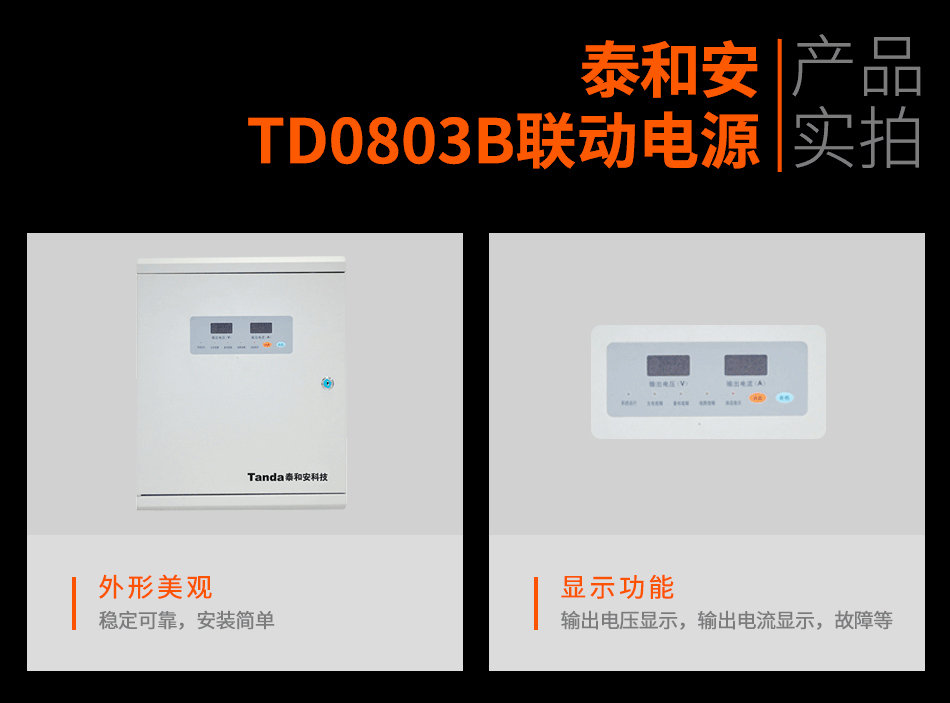

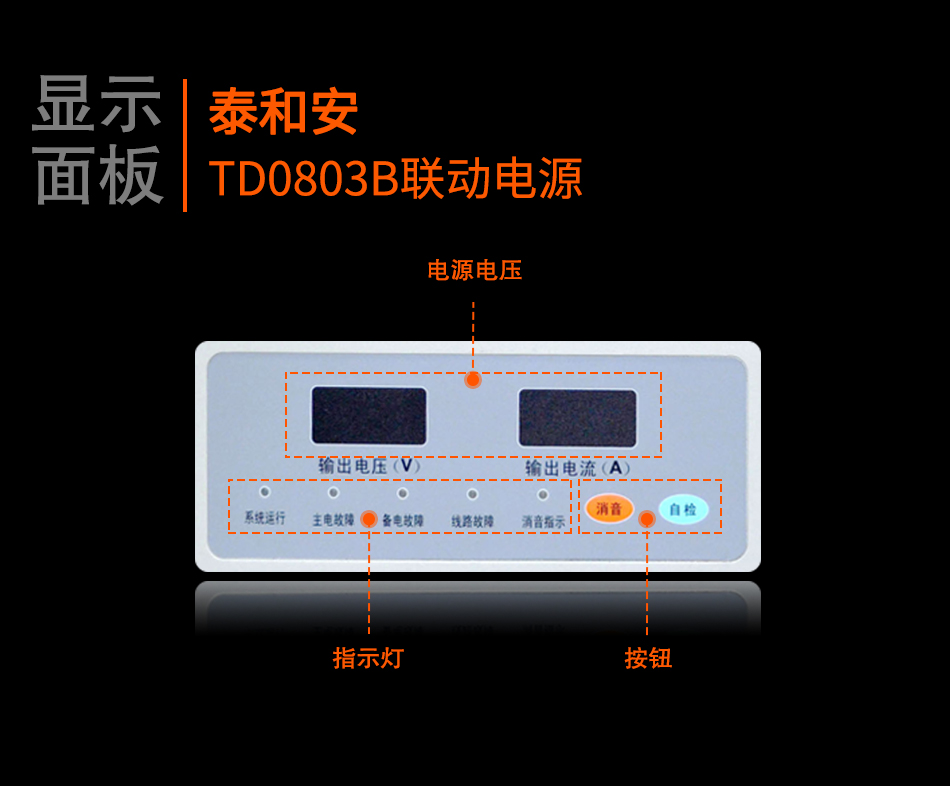

顯示功能全面：設有數碼管動態顯示輸出電壓、輸出電流，還有綠色的系統運行燈、黃色的主電故障燈、備電故障燈和線路故障燈，可清晰展示電源的運行狀態，當出現主電故障、備電故障、線路故障等情況時，能及時通過指示燈和蜂鳴器發出指示和報警。
保護功能完善：具備過載、過流、短路保護功能，可防止因電路故障對電源和連接設備造成損壞。同時還具有備電過放電保護功能，當蓄電池電壓低于20V時，會切斷輸出繼電器關閉電池輸出，保護蓄電池。
總線聯網功能便捷：具有總線聯網功能，可與泰和安的T3系列報警控制器或聯動型報警控制器相連接，通過編碼器進行地址設定后接入總線，為報警控制器提供相應的聯動及故障信息。
主備電切換迅速：主、備電切換方式為有隙切換，主電轉備電切換時間小于50ms，能在主電故障時快速切換到備電，確保設備供電的連續性。
使用環境適應性較好：工作環境溫度為0℃-40℃，相對濕度≤95%且不凝露，大氣壓強為86-106KPa，能適應多種不同的工作環境。
外形設計合理：外形尺寸為400mm×320mm×120mm，為壁掛式安裝，上下和側面可能設置敲落孔，便于進出線和接線，安裝方便，布線便捷。

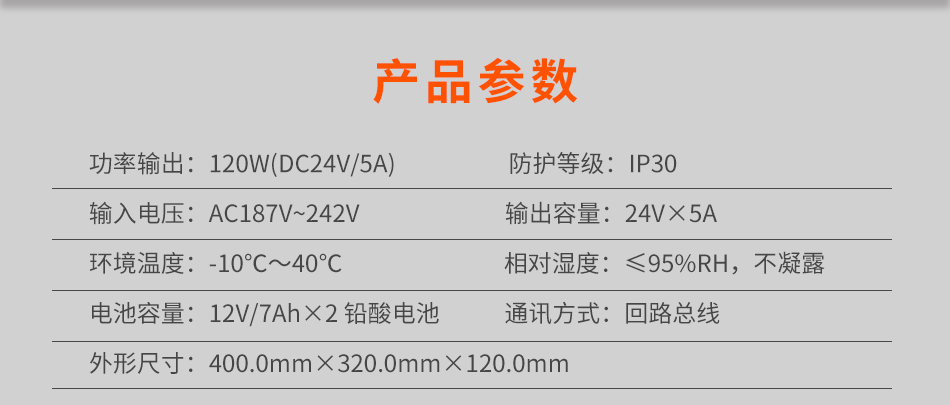

三、TD0803B聯動電源參數
| 型號 |
TD0803B |
| 功率輸出 |
120W(DC24V/5A) |
| 輸入電壓 |
AC187V~242V |
| 環境溫度 |
-10℃～40℃ |
| 輸出容量 |
24V×5A |
| 相對濕度 |
≤95%RH，不凝露 |
| 電池容量 |
12V/7Ah×2 鉛酸電池 |
| 外形尺寸 |
400.0mm×320.0mm×120.0mm |
| 通訊方式 |
回路總線 |
| 防護等級 |
IP30 |

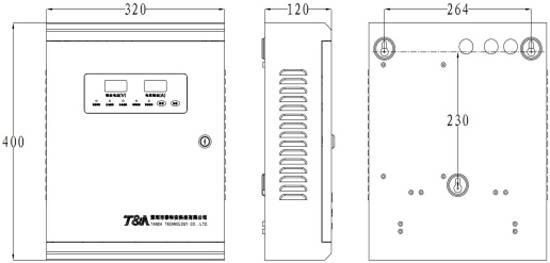

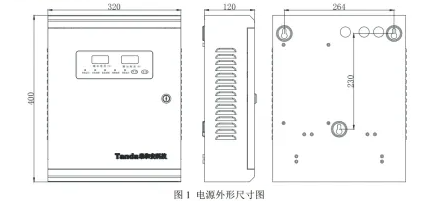

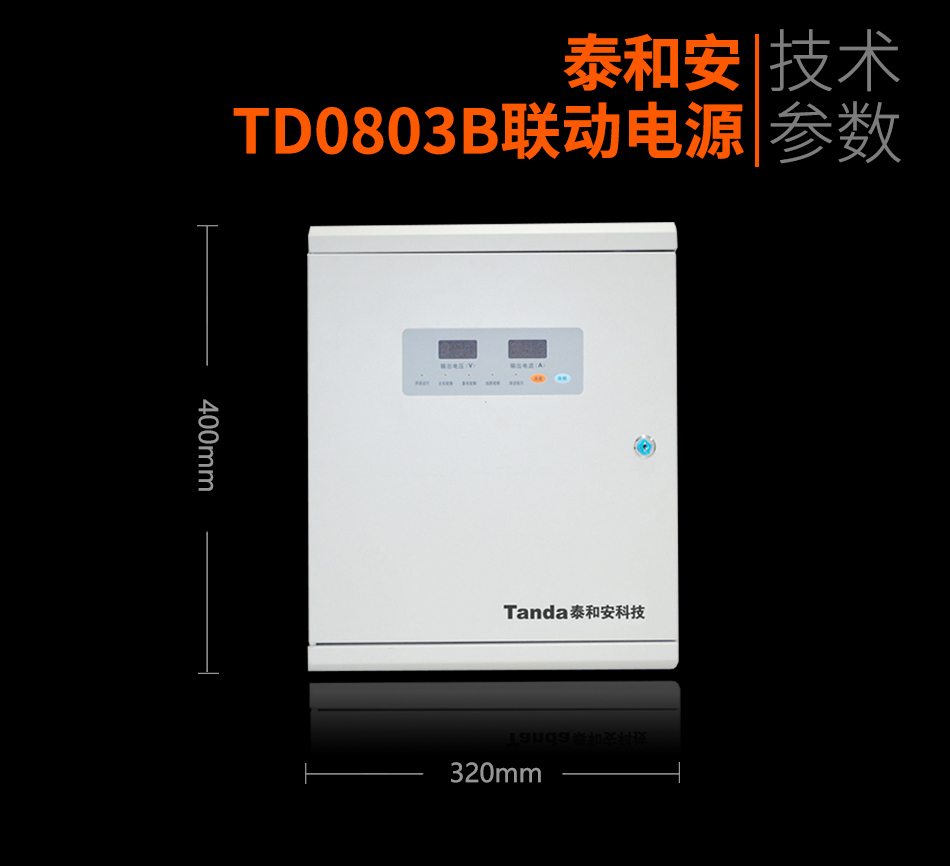

四、TD0803B聯動電源外形尺寸圖

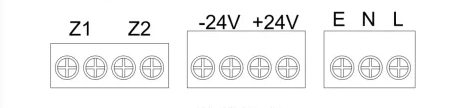

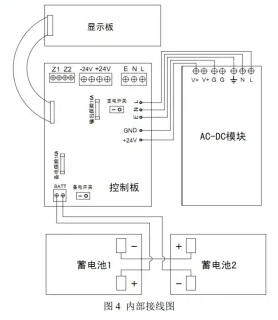

五、TD0803B聯動電源端子接線
端子說明：L、N、E：交流220V輸入端子。(E為機殼接地端子)
+24V、GND：DC24V輸出端子；Z1、Z2：總線接線端子。
