火災自動報警系統、聯動控制設備的配電要求和布線特點
作者：利達集團 日期：2016-09-07 01:34:56 瀏覽：7824
一、系統供電
1.火災自動報警系統的主電源宜按一級或二級負荷來考慮。因?yàn)榘惭b火災自動報警系統的場所均為重要的建筑或場所，火災自動報警系統如能及時、正確報警，可以使人民的生命、財產得到保護或少受損失。所以要求其主電源的可靠性高，有兩個或兩個以上電源供電，在消防控制室進行自動切換。同時還要有直流備用電源，來確保其供電的切實可靠。直流備用電源宜采用火災報警控制器的專用蓄電池或集中設置的蓄電池。當直流備用電源采用消防系統集中設置的蓄電池時，火災報警控制器應采用單獨的供電回路，并應保證在消防系統處于最大負載狀態下不影響報警控制器的正常工作。
2.火災自動報警系統的主電源和備用電源，其容量應分別符合現行有關國家標準的要求，在備用電源連續充放電3次后，主電源和備用電源應能自動轉換。分別用主電源和備用電源供電，火災自動報警系統的各項控制功能和聯動功能應正常。火災報警控制器電源要有自動轉換和備用電源的自動充電功能，備用電源要有欠壓和過壓報警功能。
3.火災自動報警系統有CRT顯示器、計算機主機、消防通訊設備、應急廣播等裝置時其主電源宜采用UPS電源，這一要求是為了防止突然斷電造成以上裝置不能正常工作。
4.災自動報警系統主電源的保護開關不應采用漏電保護開關。其原因是，漏電與保證裝置供電可靠性來比較，后者為第一位。控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。主電源應有明顯標志。
5.消防用電設備應采用單獨的供電回路，并當發生火災切斷生產、生活用電時，應仍能保證消防用電，其配電設備應有明顯標志。其配電線路和控制回路宜按防火分區劃分。
6.高層建筑的消防控制室、消防水泵、消防電梯、防煙排煙風機等的供電，應在最末一級配電箱處設置自動切換裝置。
7.一類高層建筑自備發電設備，應設有自動啟動裝置，并能在30s內供電。二類高層建筑自備發電設備，當采用自動啟動有困難時，可采用手動啟動裝置。
二、接地
1.火災自動報警系統接地裝置的接地電阻值應符合下列要求：采用專用接地裝置時，接地電阻值不應大于4Ω，這一取值是與計算機接地要求有關規范一致的。采用共用接地裝置時，接地電阻值不應大于1Ω，這是與國家有關接地規范中對電氣防雷接地系統共用接地裝置時，接地電阻值的要求一致的。對于接地裝置是專用還是共用，要依新建工程的情況而定，一般盡量采用專用為好，若無法達到專用亦可用共用。
2.火災自動報警系統應設專用接地干線，并應在消防控制室設置專用接地板。專用接地干線應從消防控制室專用接地板引至接地體。專用接地干線應采用銅芯絕緣導線，其線芯截面面積不應小于25平方毫米。專用接地干線宜穿硬質塑料管埋設至接地體。規定火災自動報警系統應在消防控制室設置專用的接地板是必要的，這有利于保證系統正常工作。專用接地干線，是從消防控制室接地板引到接地體這一段，若設專用接地體則是指從接地板引至室外這一段接地干線。計算機及電子設備接地干線的引入段一般不能采用扁鋼或裸銅排等方式，主要是為了與防雷接地分開，需有一定絕緣，以免直接接觸，影響消防電子設備接地效果。為此規定專用接地干線應采用銅芯絕緣導線，其線芯截面積不應小于25平方毫米，此規定是參考“IEC”標準，這主要是為了提高可靠性和盡量減小導線電阻。
3.采用共用接地裝置時，一般接地板引至最底層地下室相應鋼筋混凝土樁基礎作共用接地點，不宜從消防控制室內柱子上直接焊接鋼筋引出，作為專用接地板。
4.工作接地線與保護接地線，必須分開，保護接地導體不得利用金屬軟管。工作接地線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。
5.由消防控制室接地板引至各消防電子設備的專用接地線應選用銅芯絕緣導線，其芯線截面面積不應小于4平方毫米。
6.消防電子設備凡采用交流供電時，設備金屬外殼和金屬支架等應作保護接地，接地線應與電氣保護接地干線(PE線)相連接。即供電線路應采用單相三線供電制供電。
7.由消防控制室引至接地體的工作接地線，在通過墻壁時，應穿入鋼管或其它堅固的保護管。

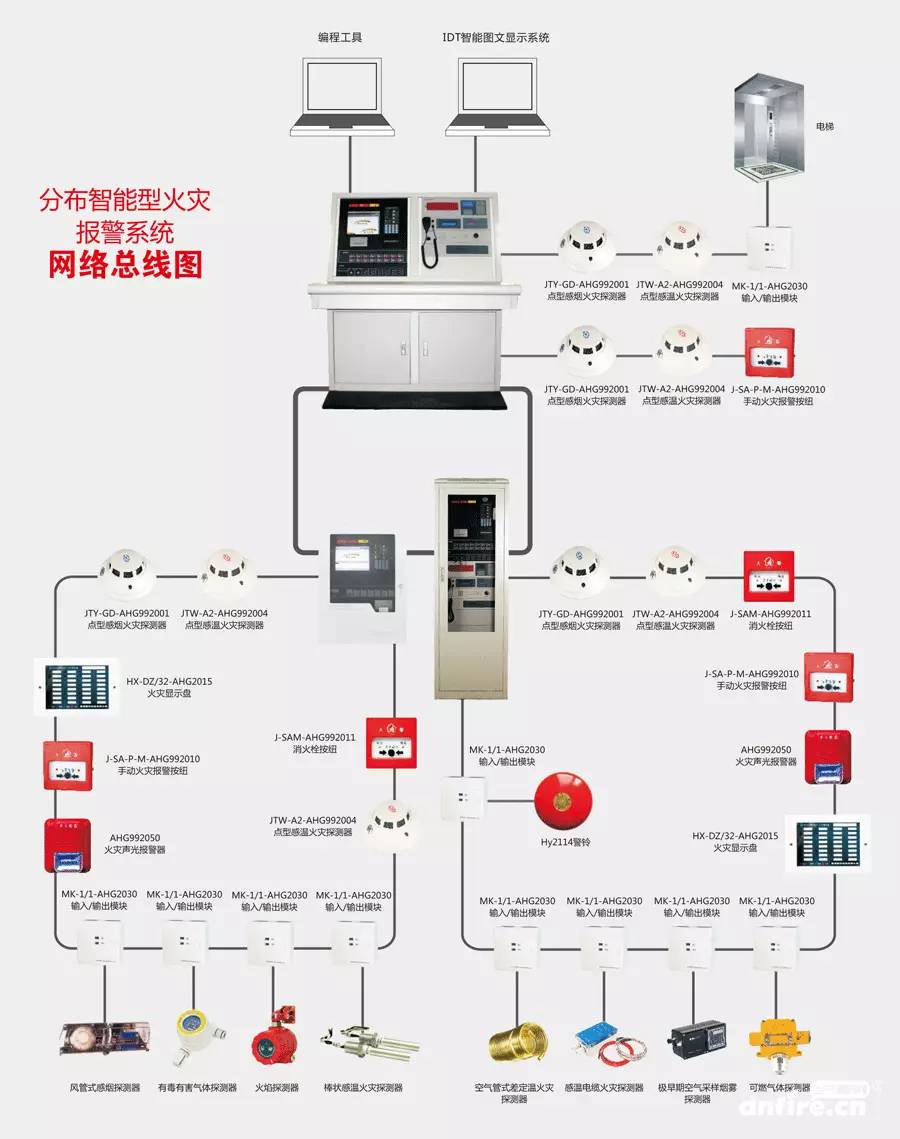

三、布線
1、火災自動報警系統的布線，應符合現行國家標準《電氣裝置工程施工及驗收規范》的規定。布線時，應根據現行國家標準《火災自動報警系統設計規范》的規定，對導線的種類、電壓等級進行檢查?；馂?zāi)自動報警系統的傳輸線路和50V以下供電控制線路，應采用電壓等級不低于交流250V的銅芯絕緣導線或銅芯電纜。采用交流220／380V的供電或控制線路應采用電壓等級不低于交流500V的銅芯絕緣導線或銅芯電纜。
2、火災自動報警系統的傳輸線路穿線導管與低壓配電系統的穿線導管相同，應采用金屬管、經阻燃處理的硬質塑料管或封閉式線槽等幾種，敷設方式采用明敷或暗敷。當采用硬質塑料管時，就應用阻燃型，其氧指數要求不小于30，如采用線槽配線時，要求采用封閉式防火線槽。如采用普通線槽，其線槽內的電纜為干線系統時，此電纜宜選用防火型。當采用明敷設時，應采用金屬管或金屬線槽保護，并應在金屬管或金屬線槽上采取防火保護措施。采用經阻燃處理的電纜時，可不穿金屬管保護，但應敷設在電纜豎井或吊頂內有防火保護措施的封閉式線槽內。
3、消防控制、通信和警報線路與火災自動報警系統傳輸線路相比較，更加重要，所以這部分的穿線導管選擇要求更高，只有在暗敷時才允許采用阻燃型硬質塑料管，其它情況下只能采用金屬管或金屬線槽。消防控制、通信和警報線路的導管，一般要求敷設在非燃燒體的結構層內，其保護層厚度不宜小于30mm，因管線在混凝土內可以起至保護的作用，防止火災發生時消防控制、通信和警報線路中斷，使滅火工作無法進行，造成更大的經濟損失。當采用明敷時應采用金屬管或金屬線槽保護，并應在金屬管或金屬線槽上采取防火措施。從目線的情況來看，主要的防火措施就是在金屬管、金屬線槽表面涂防火涂料。
4、火災自動報警系統用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側。主要目的是防止強電系統對弱電系統的火災自動報警設備的干擾。不宜將火災自動報警系統的電纜與高壓電力電纜在同一豎井內敷設。
5、火災探測器的傳輸線路，宜選擇不同顏色的絕緣導線或電纜。正極“+”線應為紅色，負極“-”線應為藍色。同一工程中相同用途導線的顏色應一致，接線端子應有標號。主要是為了便于接線和維修。實際應用中，有的廠家的自動報警系統傳輸總線已不再分極性，這對于施工是很方便的，但傳輸總線與24伏電源線及聯動設備線還是要區別一下顏色，會給施工及調試帶來很方便的。
6、接線端子箱內的端子宜選擇壓接或帶錫焊接點的端子板，其接線端子上應有相應的標號。目前施工中壓接技術已被廣泛采用，采用壓接可以提高運行的可靠性。
7、不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內。
8、火災自動報警系統導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對他絕緣電阻值不應小于20MΩ。這是根據國家現行標準GB4717對控制器的絕緣要求，作相應規定。
9、引入控制器的電纜或?qū)Ь€，應符合下列要求：配線應整齊，避免交叉，并應固定牢靠；電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易退色；端子板的每個接線端，接線不得超過2根；電纜芯和導線，應留有不小于20cm的余量；導線應綁扎成束；導線引入線穿線后，在進行管處應封堵。
10、消火栓泵、噴淋泵等的配線：水泵電動機配電線路常采用阻燃線穿金屬管并埋設在非燃燒體結構內，或采用耐火電纜并配以耐火型電纜橋架，或選用礦物絕緣電纜。水泵房供電電源一般由高層建筑變電所直接提供；當變電所與水泵房鄰近并屬于同一防火分區時，采用耐火電纜或耐火母線沿防火型電纜橋架明敷；當變電所與水泵房距離較遠并穿越不同防火分區時，可采用礦物絕緣電纜。
11、防排煙裝置的配線：防排煙裝置配電線路，明敷時采用耐火型交聯低壓電纜或礦物絕緣電纜，暗敷時可采用一般耐火電纜。防排煙裝置的聯動和控制線路，采用耐火電纜。防排煙裝置的線路在敷設時應盡量縮短長度，避免穿越不同的防火分區。
12、防火卷簾門的配線：防火卷簾門電源通常引自帶雙電源切換的樓層配電箱，經防火卷簾門專用配電箱用放射式或環式向其控制箱供電。當防火卷簾門水平配電線路較長時，宜采用耐火電纜并在吊頂內使用耐火型電纜橋架明敷。
13、消防電梯的配線：消防電梯一般由高層建筑底層的變電所敷設兩路專線配電至位于頂層的電梯機房，由于線路較長且路由較復雜，消防電梯配電線路應采用耐火電纜；當有可靠性特殊要求時，兩路配電專線中一路可選用礦物絕緣電纜。
14、火災應急照明的配線：一般采用阻燃電線穿金屬管暗敷于不燃結構內且保護層厚度≥30mm，在裝飾裝修工程中，當應急照明線路只能明敷于吊頂內時，應采用耐熱型或耐火型電線并考慮耐火耐熱配線措施。
15、其它消防設備的配線：火災事故廣播、消防電話、火災警鈴等設備的電氣配線，在條件允許時可優先采用阻燃型電線穿保護管暗敷；當采用明敷線路時，應對線路做耐火處理或考慮前述耐火耐熱配線措施。
