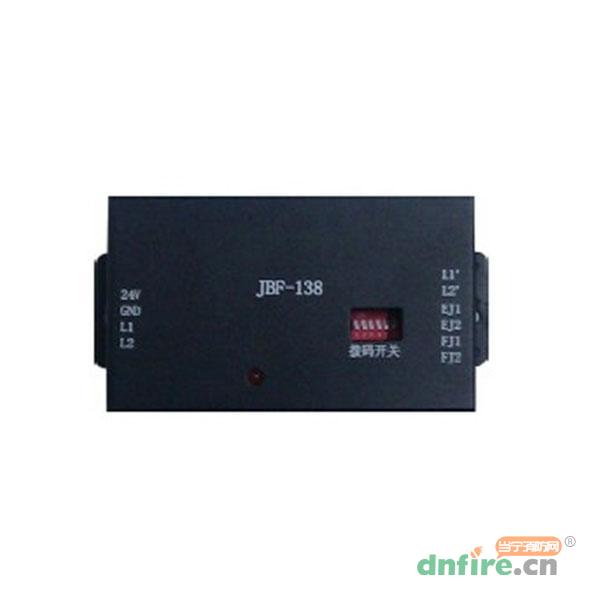

一、JBF-138中繼模塊功能特點
1、回路容量擴展功能，每只模塊后可連接≤32只編址型感煙、溫探測器。
2、采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達1000m。
3、穩定性高，抗干擾能力強。
4、電子編碼方式，可通過專用電子編碼器編址。
5、JBF-138中繼模塊采用明裝形式，需DC.24V電源。
6、JBF-138中繼模塊具備火警繼電器、故障繼電器端口輸出，可用于連接聲光報警器、警鈴等設備。
7、獨立報警功能。JBF-138模塊無需與控制器連接即可以獨立連接探測器并進行工作。模塊后連接的子地址報火警后，JBF-138模塊直接對報火警子地址進行確認并點亮報警探測器火警確認燈，同時模塊上的指示燈長亮。
二、JBF-138中繼模塊技術指標
| 型號 |
JBF-138 |
| 工作電壓 |
DC19-28V控制器提供 |
| 工作溫度 |
-10~+50℃ |
| 貯存溫度 |
-20~+50℃ |
| 相對濕度 |
≤95%(40±2℃) |
| 監視電流 |
≤60mA(輸入24V，后接32個探測器時) |
| 報警電流 |
≤70mA(輸入24V，后接32個探測器時) |
| 中繼模塊負載 |
最多可以接32個編址感煙或者感溫探測器 |
| 編碼方式 |
電子編碼器編碼 |
| 編碼范圍 |
1-200 |
| 確認燈 |
監視狀態瞬時微亮(紅色)；報警后常亮 |
| 外形尺寸 |
142.5mm長×71mm寬×38.5mm高 |
| 線制二總線 |
無極性；24V：有極性 |
| 執行標準 |
GB16806-2006 |

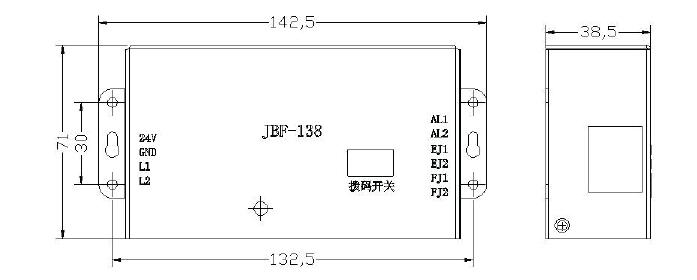

三、JBF-138中繼模塊結構特征、安裝與布線
JBF-138中繼模塊采用明裝方式。
安裝之前用編碼器對其寫入相應地址碼(1-200)，占用報警回路中1個地址點。

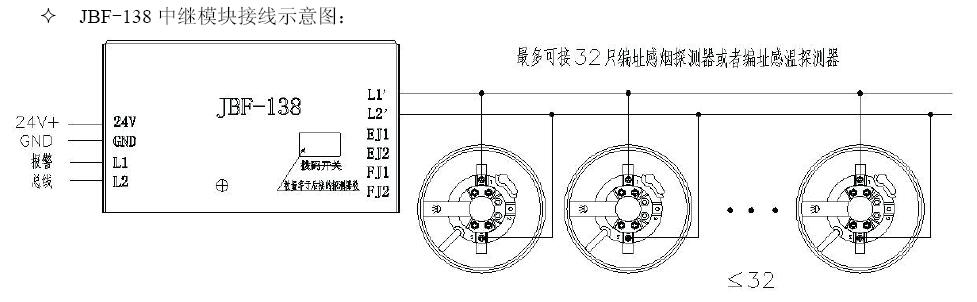

四、JBF-138中繼模塊應用實例
說明：
端子(L1、L2)：接兩總線，無極性。
端子(24V、GND)：接24V電源+、-，注意區分極性。
端子(L1’、L2’)：接編址感煙探測器或者編址感溫探測器，作為中繼模塊的子地址。
端子(EJ1、EJ2)：有任意一個子地址報故障，或者子地址探測器丟失，火災總線短路故障出現，此故障繼電器動作。
端子(FJ1、FJ2)：有任意一個子地址報火警，此火警繼電器動作。
五、JBF-138中繼模塊安裝注意事項
JBF-138模塊采用電子編碼方式，編址范圍為1-200，占用控制器報警回路的一個地址。
每只JBF-138模塊后最多可連接32只總線編址設備(感煙探測器、感溫探測器)，通過模塊上的撥碼開關進行設置，編址范圍為1-32。
模塊后連接的探測器地址必須從1開始到拔碼開關設定最大值，中間不能出現空號，否則模塊會報故障。模塊后任意編址設備報警在控制器上均會顯示JBF-138的設備地址。
定期進行報警試驗，建議每半年一次。
