注意：該型號設備已經停產，其替代型號JBF4137。

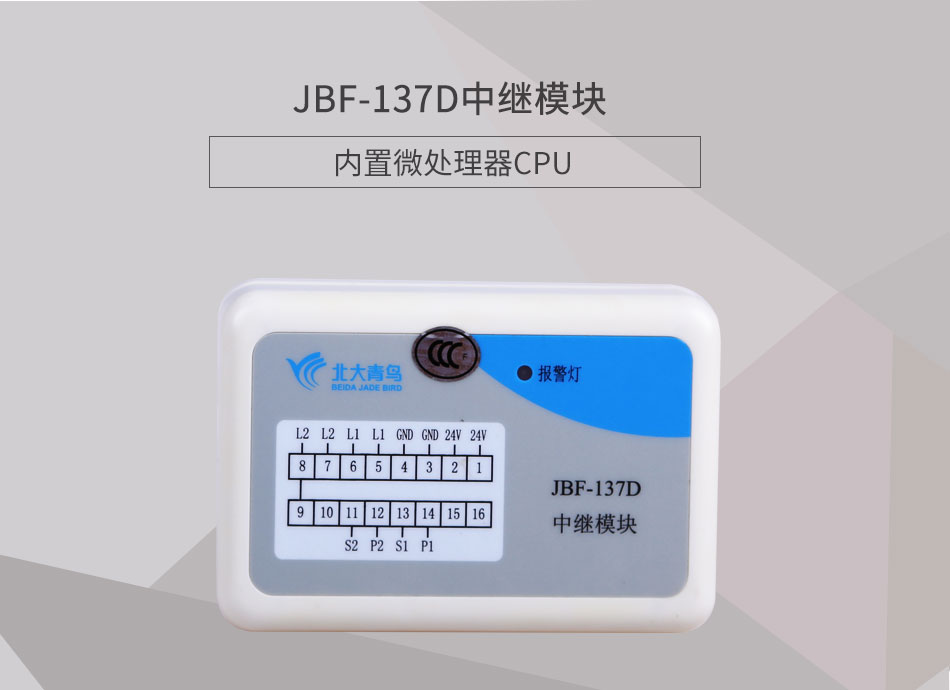

一、JBF-137D中繼模塊的特點
1、JBF-137D中繼模塊內置微處理器CPU；
2、采用SMT表面貼裝工藝；
3、穩定性高，抗干擾有力強；
4、它是用來連接各類非編址探測器專用輸入模塊；
5、通過專用電子編碼器編址，編址范圍1-200；
6、四總線通訊方式，其中信號總線無極性，電源線有極性。功耗低，模塊到控制器最遠傳輸距離1500m。導線截面積為1.0-1.5mm2,對導線無特殊要求
7、施工簡便、費用低廉；
8、插拔式結構，可像安裝探測器一樣無將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護。
二、JBF-137D中繼模塊的安裝與接線
JBF-137D多功能輸入編碼接口模塊采用明裝方式，步驟如下：
在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm；
將端子5（6）、7（8）接在控制器總線L1、L2上。1（2）接24V電源正、3（4）接24V電源負；
探測總線采用ZR-RVS-2×1.0-1.5mm2雙絞線；
使用專用的編碼器設定地址碼（1-200）；
將所監視非編址感溫探測器串連在模塊11、14端子上，并且必須在最后一個非編址探測器的1和4端加4.7KΩ終端電阻。

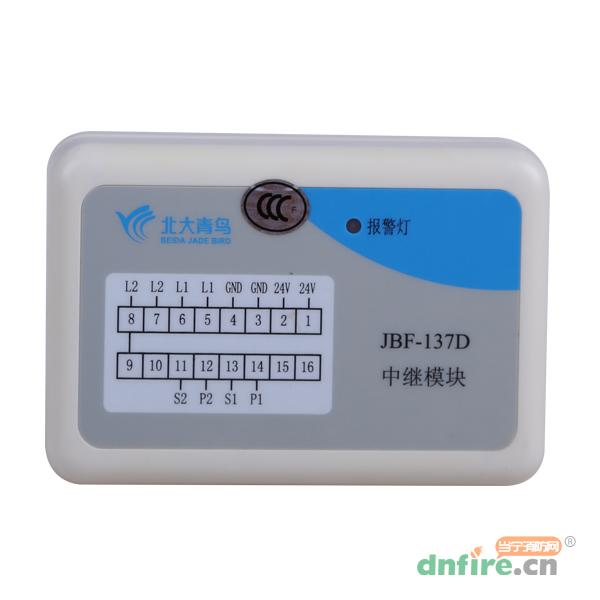

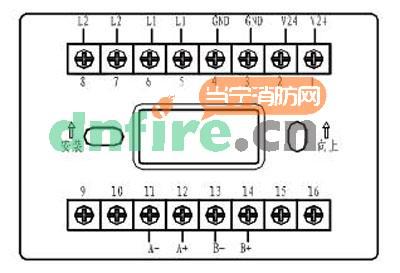

接線端子示意：
L1（5、6）、L2（7、8）接兩總線，無極性；
1（2）接24V電源正、3（4）接24V電源負；
S2（11）和P1（14）接非編址感溫探測器或非編址線型紅外光束感煙探測器；
JBF－137D與非編址感溫探測器JBF－3110/C連接示意圖：

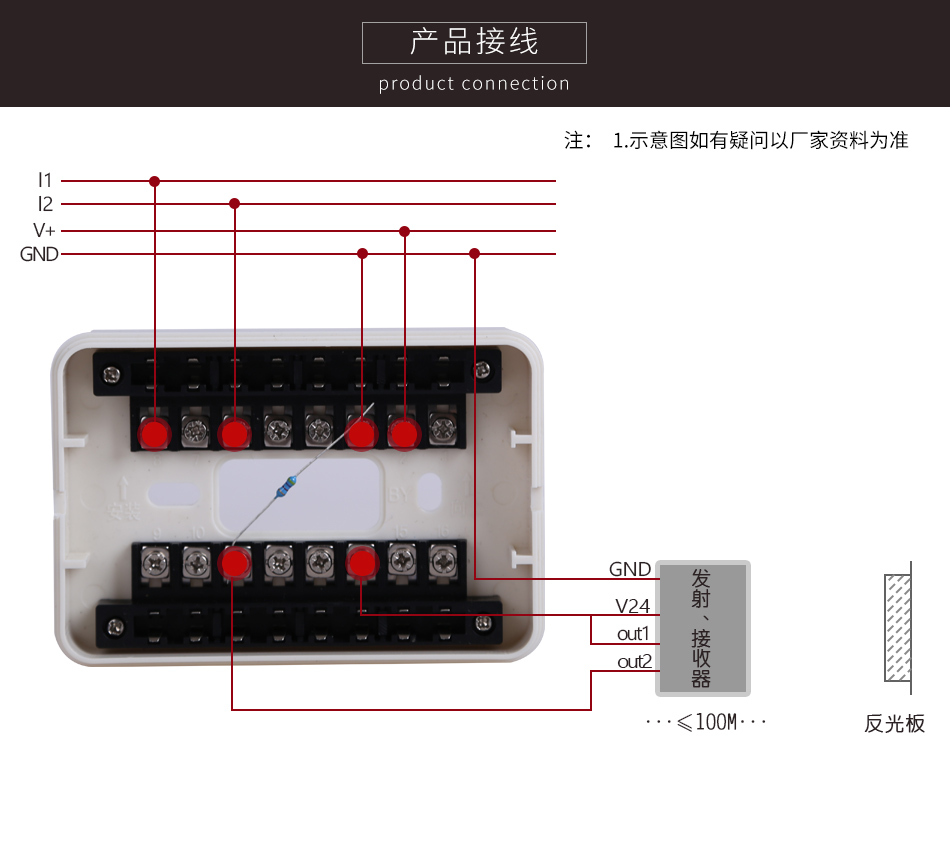

JBF－137D與JTY-H-VDC1382A線型光束感煙探測器連接示意圖：
以上是JBF-137D中繼模塊的詳細信息，如果您對JBF-137D中繼模塊的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取JBF-137D中繼模塊的最新信息。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
篇碼工作指示燈篇碼會閃亮嗎
答管理員：
編碼寫入的時候會閃一下的
2021-07-27 07:44:28
問匿名用戶評論等級：
質量還可以，但接線的時候需要注意區分。
答管理員：
謝謝您的意見。
2013-01-16 21:50:13
問匿名用戶評論等級：
JBF-137D中繼模塊能配接多少非編碼探測器？
答管理員：
每只模塊后可連接 JBF-3110/C ≤20 只或配接非編址線型紅外光束感煙探測器 1 只；。
2013-01-08 00:00:32
問jordan_bai評論等級：
這個模塊和普通模塊有什么區別呢？
答管理員：
這個模塊是專門用來連接非編址探測器的輸入模塊。
2012-11-06 02:28:40
