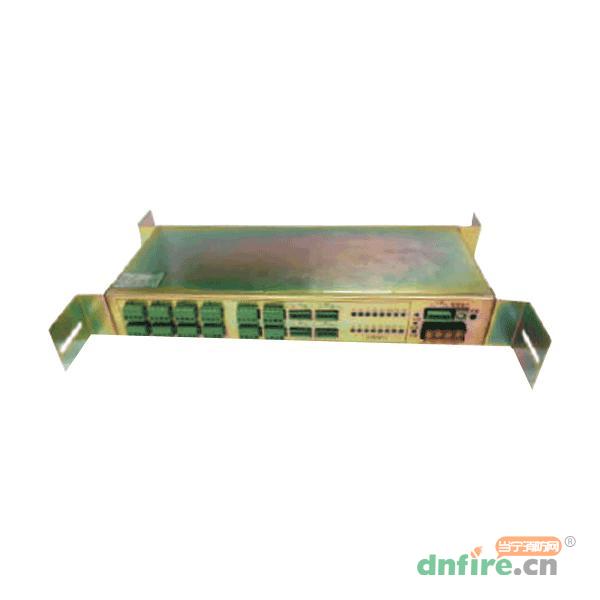

一、TX6620型CAN總線交換機概述
泰和安控制器將采用CAN總線網絡連接?，F(xiàn)行的串行連接，對總線的節點驅動能力提出了很大的考驗，當節點數過多時可能導致通訊失??；另外串行連接所有的數據在一條數據線路上傳輸，系統復雜時很容易發生數據阻塞；再有由于所有設備均連接在一條總線上，當總線節點或總線發生故障時將導致通訊聯網系統癱瘓，而且同一總線上必須用同一波特率，不能根據距離長短來選擇合適的波特率，而通過TX6620來聯網可以組成分布式網絡，各個端口可以根據通信距離來設定不同的通信波特率，可以解決上述問題。
二、TX6620型CAN總線交換機特點
解決控制器間互聯時CAN通訊總線的驅動能力，增加接入網絡系統節點數；
提升CAN主網的速率及降低子網的數據流量；
可實現數據路由，提升帶寬利用率，大幅降低緊急情況時網絡數據阻塞發生的機率；
實現系統各自隔離的星型、樹型網絡連接，進一步提升網絡系統的相應速度及可靠性。
三、TX6620型CAN總線交換機參數
| 型號 |
TX6620 |
| 總線協議 |
Can - BUS 2.0B 協議 |
| 工作電壓 |
電源電壓：DC(15V～28V) |
| 工作電流 |
電源工作電流≤340mA, 電源啟動電流≤380mA |
| 工作環境 |
溫度0℃～40℃，相對濕度≤95%RH，不凝露 |
| 指示燈狀態 |
正常工作狀態：狀態燈閃爍，端口指示燈收發數據時閃爍，無數據時常亮
端口配置狀態：全部指示燈閃爍 |
| 外形尺寸 |
390.0mm×181.5mm×58.5mm |
| 殼體顏色 |
金黃色 |
| 重量 |
約2.3kg |
四、TX6620型CAN總線交換機外形尺寸圖

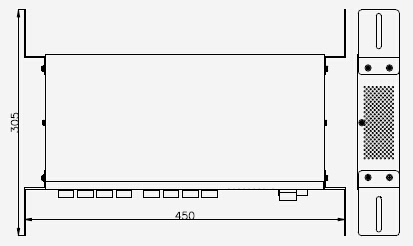

TX6620CAN 總線交換機立柜安裝尺寸

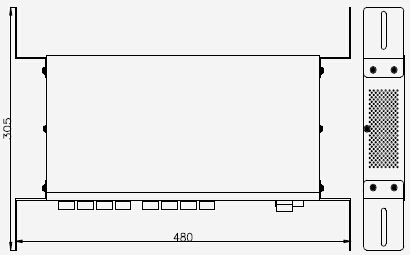

TX6620CAN總線交換機琴臺安裝尺寸
五、TX6620型CAN總線交換機布線要求

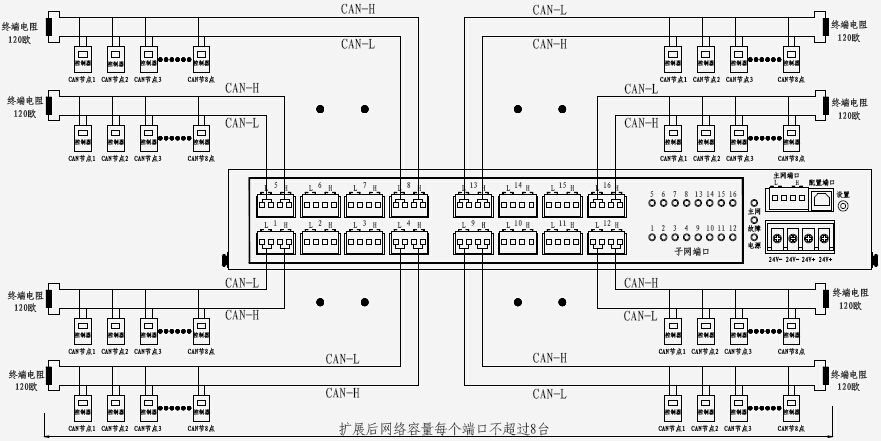

TX6620 CAN總線交換機安裝布線示意圖
