該產品已經停售，其替代產品型號為LDT9004EH。
一、LDT9004E剩余電流式電氣火災監控探測器概述
LDT9004E剩余電流式電氣火災監控探測器是種智能電氣火災監控探測器的核心部分。其作為電氣火災監控系統信號采集處理單元，能通過內置MCU微處理器件對傳感器傳遞的信號進行智能分析處理，判斷外設的工作狀態（即故障狀態、火災報警狀態、正常工作狀態），并通過二總線通訊向控制器傳遞節點工作信息，完成監控信息的綜合處理。其工作可靠，抗干擾能力強。
LDT9004E剩余電流式電氣火災監控探測器結構新穎、緊湊，安裝便捷。適用于大型工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等電氣線路復雜的場所。
LDT9004E和溫度傳感器組成測溫式電氣火災監控探測器，經國家消防電子產品質量監督檢驗中心按照GB14287.3-2005《電氣火災監控系統第3部分測溫式電氣火災監控探測器》、GB/T19001-2008《質量管理體系要求》檢驗和審核，符合認證要求，取得消防產品3C認證。
LDT9004E和各種規格的電流互感器組成剩余電流式電氣火災監控探測器，經國家消防電子產品質量監督檢驗中心按照GB142872-2005《電氣火災監控系統第2部分剩余電流式電氣火災監控探測器》、GB/T19001-2008《質量管理體系要求》檢驗和審核，符合認證要求，取得消防產品3C認證。
二、LDT9004E剩余電流式電氣火災監控探測器功能
●電源采用AC220V，具有AC220V電源斷電故障檢測功能。
●采用二總線通訊萬式，無極性。
●采用電子編碼萬式，可以通過編址器讀，寫探測器地址(0-255）。
●具有剩余電流和溫度兩種信號的監測功能。
●具備1路溫度檢測通道。
●溫度檢測通道具有短路、斷路的故障檢測功能。
●具有1組無源節點輸出控制。
●剩余電流檢測通道數可通過編址器進行設置(設置范圍1-8)。
●漏電報警值可通過控制器進行設置，設置范圍為1OOmA~1OOOmA（設置步長為1OOmA），出廠默認設置為500mA。
●可以和不同規格的電流互感器進行配接，和電流互感器配接情況如下：
| 產品型號 |
LDT9004E-A |
LDT9004E-B |
LDT9004E-C |
LDT9004E-D |
LDT9004E-E |
LDT9004E-F |
| 電流互感器 |
LDT9000/80A |
LDT9000/400A |
LDT9000/1000A |
LDT9000J/400A |
LDT9000J/630A |
LDT9000J/2000A |
三、LDT9004E剩余電流式電氣火災監控探測器技術參數
| 內容 |
技術參數 |
| 工作電壓 |
電源電壓：AC220V(187V~242V)50Hz |
二總線電壓：DC14V~DC24V |
| 電源功耗 |
＜2w
|
| 二總線電流 |
靜態電流：＜1mA |
動態電流：＜2.5mA |
| 指示燈 |
工作指示燈：產品正常工作時綠色指示燈常亮 |
| 漏電報警指示燈：產品漏電檢測通道報警時紅色指示燈常亮 |
| 溫度報警指示燈：產品溫度檢測通道報警時紅色指示燈常亮 |
| 啟動指示燈：產品控制輸出時紅色指示燈常亮 |
| 剩余電流默認報警值 |
500mA |
| 溫度默認報警值 |
80℃ |
| 控制輸出 |
1組無源常開點 |
| 通訊方式 |
二總線 |
| 通道數 |
共9個，10m距離內可連接8只剩余電流互感器和1只T-100溫度傳感器 |
| 通訊主機設備 |
LDK8000-QG，LDK8000-QT，LDK8000，LDK801 |
| 工作環境溫度 |
-10℃~40℃ |
| 工作環境相對濕度 |
≤95%RH(40±2℃) |
| 安裝方式 |
標準導軌 |
| 最大外形尺寸 |
長97mm×寬54mm×高40mm |

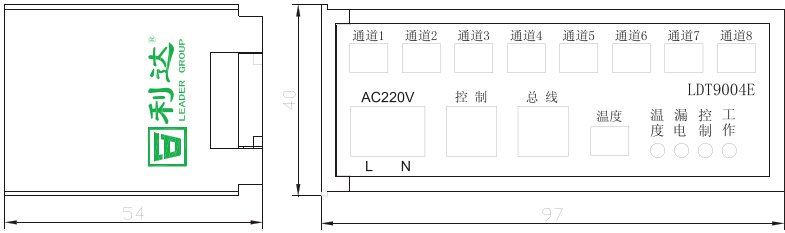

四、LDT9004E剩余電流式電氣火災監控探測器外形結構及尺寸示意圖
接線端子說明
AC220V接AC220V電源
控制無源常開接點
總線接電氣火災監控設備
溫度接溫度傳感器
通道接剩余電流互感器

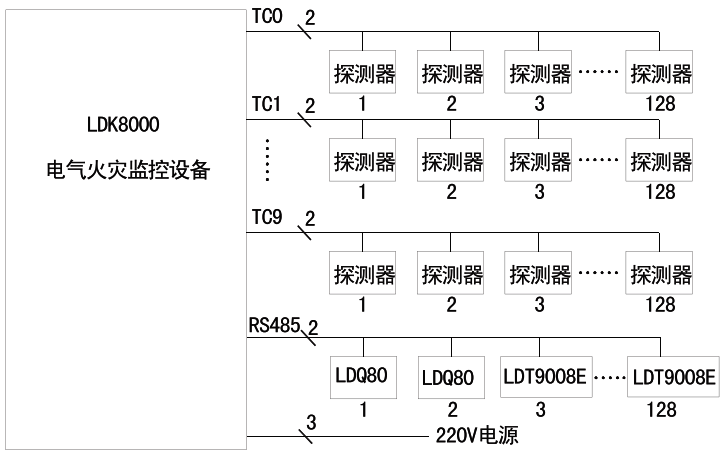

系統框圖
布線要求
●二總線采用ZR-RVS雙絞雙色線（紅黑），截面積1.0~1.5mm2，連接總線電阻大小應小于40Ω，否則應考慮增加總線中繼器(LD6806E)或增加導線截面積?？偩€中繼器(LD6806E)使用可參考LD128EN系列火災報警系統設計手冊。
●電源線：采用ZR-BV線，截面積不小于1.0mm2。
●RS485總線：采用ZR-BV線，截面積不小于1.0mm2，當總線距離大于1000m時，應添加LD6811Rs485集線器作為中繼模塊，當總線節點大干16個時應采用LD6811Rs485集線器進行隔離。
