一、JTW-LCD-ISL-3C線型感溫火災探測器接口模塊概述
JTW-LCD-ISL-3C線型感溫火災探測器接口模塊的作用在于監視探測器的溫度變化，并可以針對溫度異常升高（如發生火災）情況報警，針對探測器開路、短路報故障，是線型感溫火災探測器的重要組成部分。JTW-LCD-ISL-3C線型感溫火災探測器接口模塊的外形結構如圖1所示：

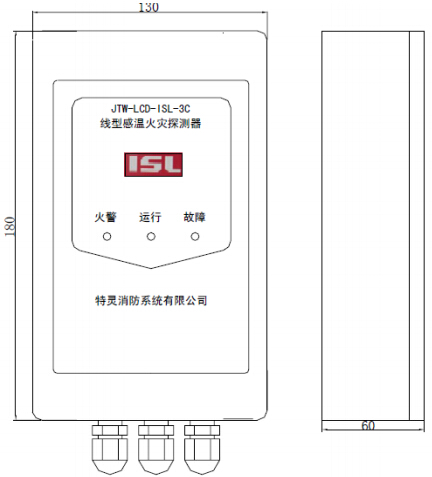

圖1 JTW-LCD-ISL-3C線型感溫火災探測器接口模塊結構圖(單位：mm)
二、JTW-LCD-ISL-3C線型感溫火災探測器接口模塊基本原理
JTW-LCD-ISL-3C線型感溫火災探測器接口模塊與一定長度的可恢復式差定溫傳感電纜和終端模塊連接使用，模塊內設信號處理電路，對探測器進行連續的監視，對于異常情況造成的探測器溫度升高和開路、短路情況，接口模塊能對其進行綜合判斷處理，分別驅動差溫火警、定溫火警、故障輸出電路。
三、JTW-LCD-ISL-3C感溫電纜微機處理器技術指標
| 工作電壓 |
DC18～36V |
| 靜態監視電流 |
≤30mA |
| 故障狀態電流 |
≤15mA |
| 火警動作電流 |
≤40mA |
| 火警、故障繼電器觸點容量 |
1A/24VDC |
| 報警溫度 |
探測器的定溫報警溫度為85℃，差溫的響應時間性能滿足10℃/Min、20℃/Min、30℃/Min3種升溫速率的要求 |
| 使用環境溫度 |
-10℃～+60℃ |
| 使用環境濕度 |
≤92%RH |
| 最小報警長度 |
1米 |
| 最大使用長度 |
150米 |
| 外型尺寸 |
180×130×60mm |
| 顏色 |
銀白色盒體，深藍色面膜 |
| 重量 |
640g |
| 指示燈 |
火警、運行、故障指示 |
| 配接設備 |
任意廠家的N+1線制火災報警控制器或中繼模塊 |
四、JTW-LCD-ISL-3C線型感溫火災探測器接口模塊功能特點
(1)可根據使用環境設定報警閾值，報警閾值不受探測器長度變化的影響。
(2)可以監視探測器的開路、短路故障。
(3)具有系統自學習功能，對環境溫度變化進行自動補償。
(4)完全電氣隔離設計，提高了系統的抗干擾能力。
(5)連接接口：火警信號與故障信號合成為兩線(N+1線制接口)輸出，可與任意廠家的火災報警控制系統進行連接。
(6)模塊盒體具有很好的防塵防水性能。其防護等級達到IP66，抗沖擊性能達到IK07，保證信號處理電路工作正常。
五、JTW-LCD-ISL-3C感溫電纜微機處理器基本原理
在正常情況下，終端模塊中通過微弱的電流，使整個探測器形成一個閉合的環路，終端模塊成為信號解碼器平衡電路的一部分。當發生開路、短路現象后，終端模塊中電流發生變化，JTW-LCD-ISL-3C線型感溫火災探測器接口模塊能立即檢測出終端模塊的電流變化，從而輸出故障信號。JTW-LCD-ISL-3C線型感溫火災探測器終端模塊外形尺寸見圖2所示：

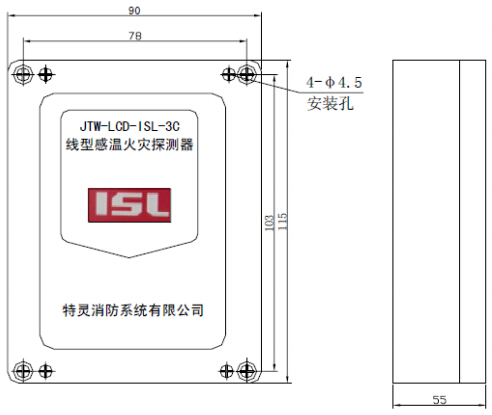

圖2 JTW-LCD-ISL-3C 線型感溫火災探測器終端模塊外形尺寸
