本文介紹的是特靈牌JTW-LCD-ISL-3C線型感溫火災探測器接口模塊的調試：

　　(1)打開接口模塊上部盒蓋，依次接入電源線和電纜線，其中24V電源線正極接“電源+”端子，電源線負極接“電源-”端子，電纜內導體（電纜芯）接在圖1所示的“電纜接入”端子上（不分極性），在強電磁干擾場所應將“接大地”端子直接用屏蔽電纜接大地。接線端子見圖1所示：

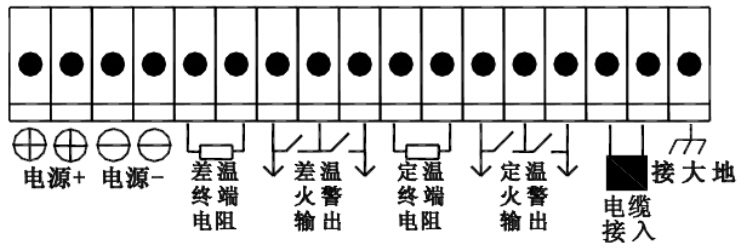

JTW-LCD-ISL-3C線型感溫火災探測器接口模塊外部接線端子

　　(2)配接任意廠家的N+1線制控制器使用時，請?jiān)?ldquo;差溫終端電阻”端子接入1個終端監視電阻（電阻阻值根據各個廠家的N+1線控制器或總線制輸入模塊的要求而各異，系統自帶的電阻為10K-1/4W電阻，將JP1跳線用短路塊短接即可使用。匹配其他阻值的電阻時保證JP1跳線上無短路塊），同理在“定溫終端電阻”端子接入1個終端監視電阻（如需利用系統自帶的10K-1/4W電阻時，需要將JP2跳線用短路塊短接），接好這兩個電阻后，分別將“差溫火警輸出”端子和“定溫火警輸出”端子接到控制器的N+1信號輸入端或中繼模塊的輸入端上。

　　(3)撥碼開關S1全部設置為“OFF”狀態即可。通電后，聽到故障繼電器閉合的“嗒”的一聲，3秒后綠燈常亮，同時，可能會有短期的紅燈常亮或黃燈常亮狀態，隨后紅、黃燈熄滅，只有綠色指示燈周期性微閃。此時可以進行模擬故障試驗，但不能模擬火警試驗。

　　(4)15s后，三色LED燈一齊高閃亮3次，表示數據采集初始化完畢，可以進行模擬火警、故障試驗。

　　(5)模擬故障：短路電纜，接口模塊的黃色LED燈常亮，綠色LED燈熄滅，故障繼電器釋放，控制器報出該模塊地址故障。撤銷短路，模塊自動復位。將電纜終端盒斷開，現象同上，此時模擬電纜開路故障。

　　(6)模擬定溫火警：將終端盒內的“TESTFIRE”微動開關按下，此時紅色LED燈常亮，綠色LED燈閃亮，定溫火警繼電器閉合，“定溫火警輸出”端子呈現短路狀態，控制器報出該模塊地址火警信息。

　　(7)模擬差溫火警：斷電，將接口模塊的S1撥碼開關的第1位撥到“ON”狀態，重新上電，待15秒初始化完畢后，可以觀察到接口模塊的紅色LED燈高閃亮，綠色LED燈微閃亮，差溫火警繼電器閉合，差溫火警輸出端子呈現短路狀態，控制器報出該模塊地址火警信息。試驗完畢后務必將接口模塊的S1撥碼開關的第1位撥到“OFF”狀態。

　　(8)斷電，重新接好電纜，整理檢查各種接線，蓋好接口模塊和終端模塊的上部盒蓋。

　　(9)調試完畢，通電運行。
