友情提醒：DH-GSTN5300/11K剩余電流式電氣火災監控探測器已經停產，建議購買 DH-GSTN5100 系列或者 DH-GSTN5300 其他系列！如有疑問可以聯系電話400-003-0119。
一、DH-GSTN5300/11K剩余電流式電氣火災監控探測器概述

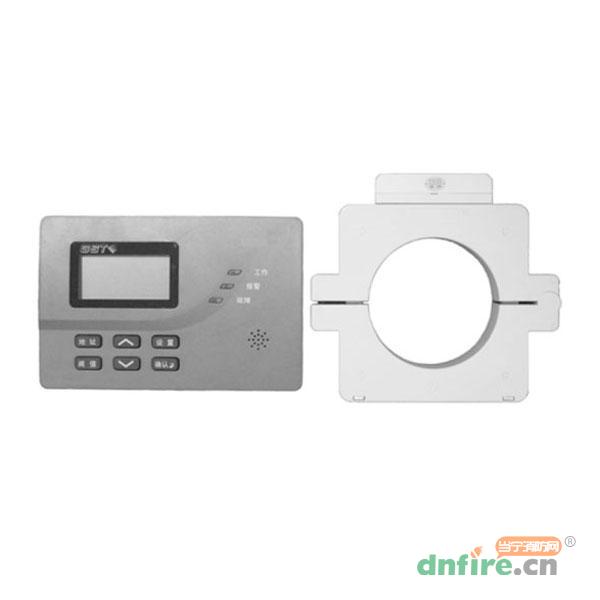

DH-GSTN5300/11K剩余電流式電氣火災監控探測器由信號處理模塊和剩余電流傳感器兩部分構成，剩余電流傳感器為開口圓孔型，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。
二、DH-GSTN5300/11K電氣火災監控探測器產品參數
| 型號 |
DH-GSTN5300/11K |
| 工作電壓 |
總線24V,無極性 |
| 工作電流 |
<DC3mA |
| 剩余電流報警設定值 |
50mA到1000mA(步進1mA) |
| 主回路電流 |
0A~2000A |
| 主回路電壓 |
<AC660V |
| 報警響應時間 |
≤30s |
| 輸出觸點容量 |
1A/125VAC,2A/30VDC |
| 環境溫度 |
-10℃~+60℃ |
| 相對濕度 |
≤95%,不凝露 |
| 海拔 |
<3000m |
| 外殼防護等級 |
IP30 |
| 執行標準 |
GB14287.2-2005 |
三、DH-GSTN5300/11K探測器所接傳感器技術參數
| 傳感器型號 |
GSTZCT-11K |
| 穿線孔徑 |
111 |
| 最大主回路電流(A) |
800A |
| 外形尺寸 |
216*197*745 |
| 安裝尺寸 |
129*75*7 |
| 安裝螺紋規格 |
M5 |

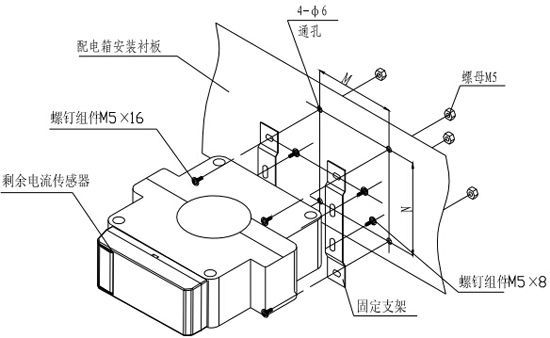

四、DH-GSTN5300/11K探測器傳感器安裝接線圖
DH-GSTN5300/11K探測器傳感器安裝接線圖
第一步：在安裝襯板上打孔，先將配電箱安裝襯板按規格尺寸打4個Φ6通孔(也可直接打M5螺紋孔)；
第二步：安裝固定支架，用配套螺釘將固定支架固定在傳感器上。
第三步：安裝傳感器，將固定在傳感器上的固定支架的固定孔，對準襯板所打Φ6通孔，壓緊固定支架與襯板，將螺釘組件M5×16擰入，在襯板背部采用螺母擰緊。
第四步：連接電纜。
