SL-5201多線聯動控制盤(16路帶斷線短路檢測)為從消防控制室手動直接啟動重要的消防設備(如消防泵)而設計，為了方便啟動該盤控制的設備，首安SL-5201多線聯動控制盤在自動狀態下允許通過邏輯符合自動啟動設備。SL-5201多線聯動控制盤采用CAN總線通訊技術，是配SL-M5000系列火災報警控制器研制生產的多線聯動控制盤，符合GB16806-2006《消防聯動控制系統》的相關要求。
二、SL-5201多線聯動控制盤特性
(1)有手動/自動啟動功能。
(2)開機時和運行后接受控制器自檢。
(3)與SL-M5000系列控制器通過CAN總線連接。
(4)SL-5201：
a.每盤控制16路啟/停輸出；
b.可自動檢測SL-5201到現場設備之間的短路和斷路故障。
三、SL-5201多線聯動控制盤主要技術指標
| 型號 |
SL-5201 |
| 類型 |
多線聯動控制 |
| 工作電壓 |
DC24V |
| 工作電流 |
最大回路電流1A |
| 聯動命令輸出總?cè)萘?/td>
| DC24V/4A |
| 工作環境溫度 |
0～45℃ |
| 工作環境相對濕度 |
≤95％RH(40±2℃) |
| 儲存溫度 |
不低于-40℃ |
| 安裝方式 |
入柜 |
| 面板尺寸 |
132.5mm×482.5mm(3U) |
| 重量 |
8.0±0.1kg |

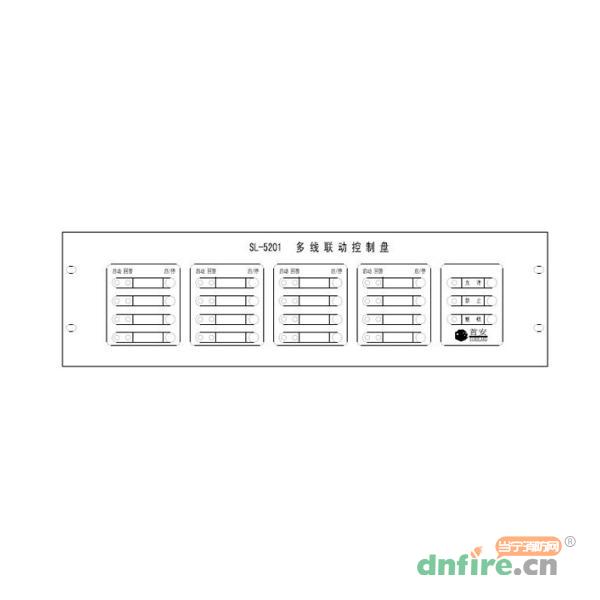

四、SL-5201多線聯動控制盤面板外形圖

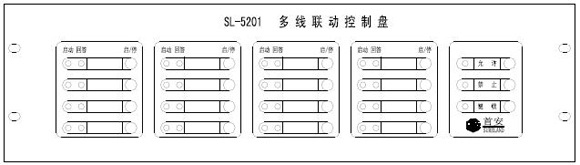

SL-5201多線聯動控制盤面板外形圖
五、SL-5201多線聯動控制盤端子圖
SL-5201多線聯動控制盤端子圖
六、首安SL-5201多線聯動控制盤說明
(1)SL-5201盤可以控制16路設備，每路控制一臺相應的被控設備。每路有3條線：一條公共線，1條啟動停止命令線，1條回答信號線。
(2)SL-5201盤手動狀態
SL-5201盤開機運行后，該盤面處于“禁止”狀態，當連續按“鍵鎖”和“允許”鍵后,“允許”指示燈亮，該盤處于手動允許狀態，按下相應的啟/停鍵則可以啟動某設備，這時啟動燈亮。如有啟動回答信號，則啟動燈長亮，如果10秒內沒有回答信號則啟動燈閃亮。在啟動命令發出后如果想停止啟動,則再次按下啟/停鍵就可以停止啟動。
(3)SL-5201盤自動狀態
SL-5201盤開機運行后，該盤面處于“禁止”狀態，當連續按“鍵鎖”和“禁止”鍵后“禁止”指示燈亮，SL-5201盤處于自動狀態。若SL-5201盤接收到控制器的請求信號，此時相應被控設備自動啟動運行，該路啟動燈亮，如有啟動回答信號，則啟動燈長亮，如果10秒內沒有回答信號則啟動燈閃亮。
(4)SL-5201盤的復位
SL-5201盤運行后，需要消除原來請求信息時，需與控制器同時復位，即SL-5201的復位由控制器控制。
(5)SL-5201盤的自檢
SL-5201盤在開機時接受控制器自檢，在運行后，如果主控制器自檢，那么SL-5201盤也隨之自檢，自檢后保留原來所有信息。
