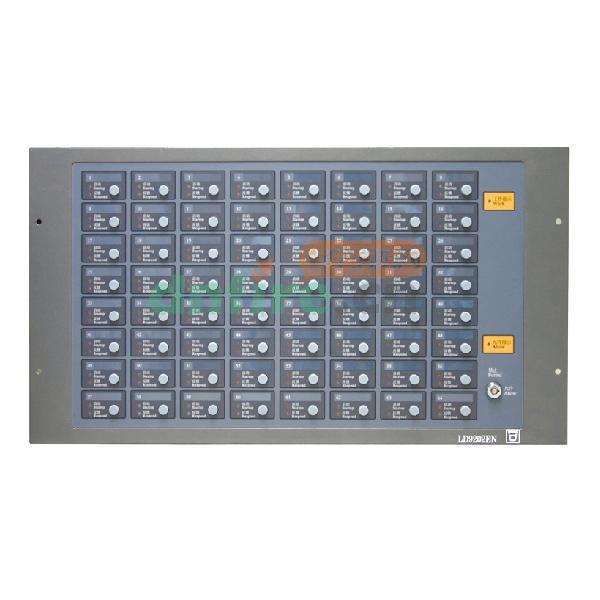

一、LD9202EN聯動控制盤介紹：
LD9202EN聯動控制盤是依據GB16806-2006《消防聯動控制系統》設計開發的，滿足GB/T19001-2000《質量管理體系 要求》。通過CANBus與本公司生產的E/EN系列火災報警控制器配套使用，該盤具有64路多線或總線控制功能。既可以作為總線盤間接控制現場設備，也可以作為多線盤直接控制現場設備；該盤還具備按鍵保護、現場信息上傳、線路故障檢測以及輸出線過流保護等功能。
二、LD9202EN聯動控制盤功能：
★采用CANBus通訊方式。
★每臺最多控制64路總線或多線輸出設備。
★總線輸出控制可通過配置多線輸出板轉為多線輸出控制。
★具有鍵盤鎖定功能，可以防止誤操作。
★每路均具有啟動和現場反饋指示功能。
★多線盤的每路都具有線路故障檢測功能。
★多線盤的每一路都具有最大2A的驅動能力，并具備過流保護功能。
三、LD9202EN聯動控制盤主要技術指標：
| 主要技術指標 |
|
| 內容 |
技術參數 |
| 通訊方式 |
CANBus |
| 最大控制路數 |
64路 |
| 電源電壓 |
DC24V |
| 輸出電壓 |
DC24V |
| 最大輸出電流 |
1A(單路) |
| 空載功耗 |
≦1.5W+8路輸出板數量*1.2W |
| 工作環境溫度 |
0℃-45℃ |
| 工作環境相對濕度 |
≦95%RH(40±2℃) |
| 安裝方式 |
入柜6U(需單配立柜或琴臺) |
| 最大外形尺寸 |
寬483mm×高267mm |
| 重量 |
2.7kg±0.1kg |

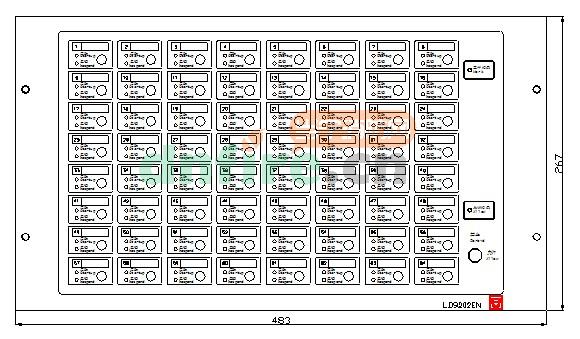

四、LD9202EN聯動控制盤外形與結構尺寸圖：
五、LD9202EN聯動控制盤端子圖與接線方式：

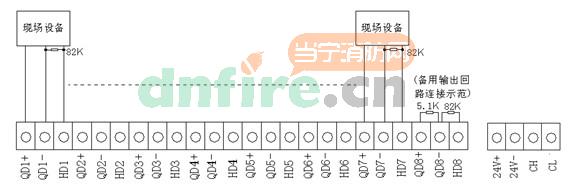

當作總線盤使用時僅用上圖所示總線控制盤即可，當作多線盤使用時，需要增加8路多線輸出板，每塊8路多線輸出板具有8路輸出功能，其接線端子和現場設備的連接示意圖如下，當8路多線輸出板中有空閑的回路時，相應回路的輸出端子處應按照?qǐng)D中第8路的示范，分別接入5.1KΩ和82KΩ電阻。
布線要求：與LD9201EN相同。
六、LD9202EN聯動控制盤特點：
★L(fēng)D9202EN可由三部分組成：64路總線控制盤，32路多線轉換板或64路多線轉換板，8路多線輸出板。
★系統自檢時所有的啟動和反饋指示燈會閃，而不影響其輸出功能，自檢結束后能恢復自檢前所顯示的狀態。
★當控制器軟件復位后該盤也會隨之復位。
★當鍵盤鎖處于“禁止”狀態時，將禁止所有的按鍵操作，但不影響控制器對每一回路的自動啟動和停止，當鍵盤鎖處于“允許”狀態時，將允許各種按鍵操作；當鍵盤鎖的狀態發生變化時，手動盤能將變化信息上傳給控制器。
★需直啟現場設備時，可根據用戶需求靈活配置所需8路多線輸出板的數量。8路多線輸出板以8路為一組進行擴展，未接現場直啟設備的控制點可通過控制器軟件設置為總線輸出方式。
★多線輸出板既可以檢測啟動線之間的短路和斷路故障，也可以檢測反饋線的斷路故障。
