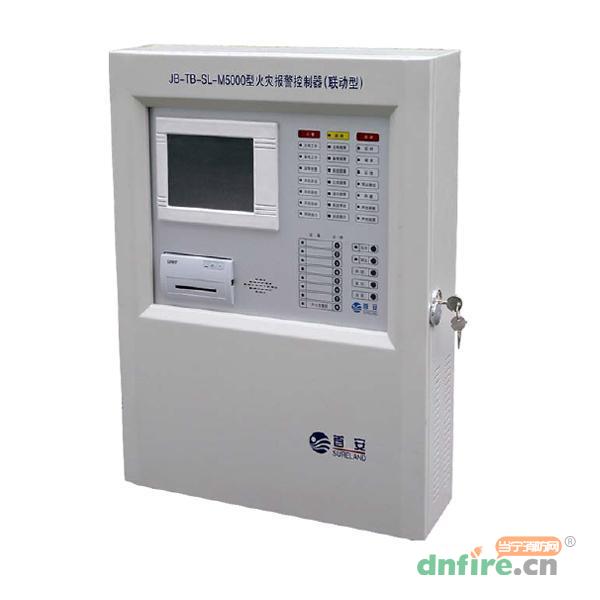

JB-TB-SL-M5000壁掛式火災報警控制器(聯動型)是中英文液晶顯示智能型火災報警控制器。首安JB-TB-SL-M5000火災報警控制器采用多處理器工作方式，既可以單獨使用，也可以實現多機無主從方式組成對等網絡，相互實現冗余備份。滿足GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》國家標準。集報警及聯動控制于一體，廣泛應用于冶金、電力、石化、電訊、民用建筑場所等。
二、JB-TB-SL-M5000火災報警控制器特性
(1)采用無主從方式的對等網絡，每臺控制器可顯示網絡內所有設備工作情況。
(2)觸摸屏操作，一目了然，菜單選擇，方便直觀，信息豐富，操作簡便。
(3)采用CANBus通訊方式，通訊穩定可靠。
(4)可全部或分別采用首安或者盛賽爾的現場總線設備；每個回路可接198個智能探測器、智能模塊。
(5)配1個回路卡，每塊回路卡4個探測回路，支持支形、混合形等接法。
(6)回路采用非屏蔽雙絞線，最遠1000米。
(7)全中/英文(中、英文顯示可切換)液晶屏顯示主要信息與內容，指示燈指示關鍵狀態。
(8)通訊接口：
a.標準RS232通訊接口，可與CRT或其它樓宇設備相聯接；
b.標準CANBus接口，通過SL-5602通訊轉換模塊控制器之間組網；
c.標準的EtherNet網絡RJ45接口，采用標準TCP/IP通訊協議，可以直接和其它智能網絡相聯。
(9)通過Internet實現遠程監控。
(10)采用模塊化電源設計，相互隔離，減低單路電源負載，提高主機整體性能，使工作更穩定。
(11)簡易方式中文二次編址。
(12)報警靈活閾值設定。
(13)外部設備可通過總線直接控制，也可通過6路直接輸出接點手動控制。
(14)采用回路短路保護和電源短路保護。
(15)可任意采用主機和筆記本方式進行設置。
(16)具有黑匣子功能，存貯1000條數據。
三、JB-TB-SL-M5000火災報警控制器主要技術指標
| 型號 |
JB-TB-SL-M5000 |
| 主電源電壓 |
AC220V±15%50Hz |
| 回路輸出電壓 |
DC15～20V |
| 聯動輸出 |
24V/4A(壁掛) |
| 回路數量 |
4路 |
| 直接輸出接點數 |
6組 |
| 最大總線設備 |
見系統容量 |
| 最大回路輸出電流 |
200mA(滿載典型值130mA) |
| 靜態功耗 |
60W |
| 保護措施 |
有回路短路保護、電源短路保護 |
| 工作環境溫度 |
0～45℃ |
| 工作環境相對濕度 |
≤95％RH(40±2℃) |
| 儲存溫度 |
不低于-40℃ |
| 布線要求 |
回路最大長度1000m |
| 布線要求 |
二總線與聯動總線采用截面積≥1.5mm2的雙 絞線 |
| 布線要求 |
DC24V采用雙絞線或BV導線 |
| 安裝方式 |
壁掛 |
| 備用電池 |
12V/12AH電池(兩節) |
| 外形尺寸 |
630x460x135mm |
| 重量 |
(壁掛)17±0.1kg |
四、JB-TB-SL-M5000火災報警主機系統容量
(1)回路卡：
回路卡1塊
(2)探測回路數和容量：
4個回路，每個回路99個探測器+99個模塊

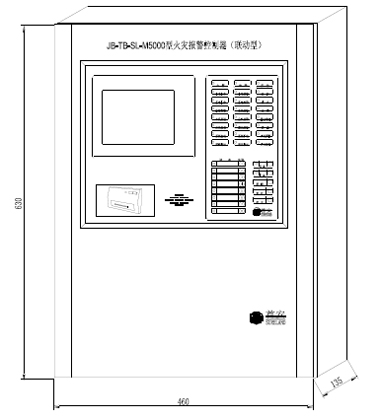

五、JB-TB-SL-M5000火災報警主機外形與結構尺寸圖
注：JB-TB-SL-M5000的尺寸為630×460×135mm

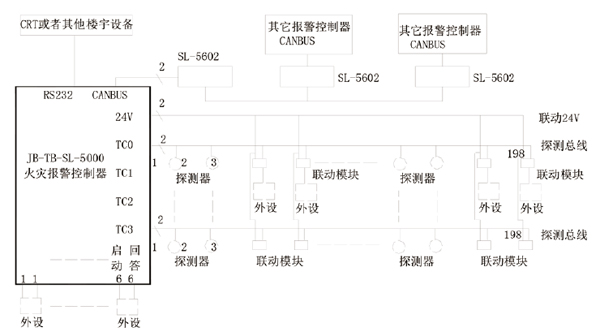

六、JB-TB-SL-M5000消防報警主機系統框圖
JB-TB-SL-M5000消防報警主機系統框圖
七、首安JB-TB-SL-M5000消防報警主機布線要求
(1)機內端子配線：所有引入線均剝開0.5cm，掛錫或用接線卡后接入端子。
(2)信號二總線：銅導線截面積≥1.5平方毫米的雙絞線或屏蔽雙絞線。回路導線總電阻＜50Ω，否則應考慮增大導線截面積。
(3)DC24V聯動電源線：銅導線截面積≥1.0平方毫米的雙絞線或BV導線。且回路導線總壓降≤3V。否則應考慮增大導線截面積。
(4)穿管要求：信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
(5)電纜豎井(溝)內的布線要求：信號二總線在電纜豎井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。
(6)接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
八、JB-TB-SL-M5000消防報警主機端子圖與接線方式
JB-TB-SL-M5000消防報警主機端子圖與接線方式
(1)24V+、24V-：聯動24V
(2)CH1、CL1：內部CAN總線
(3)CH2、CL2：外部CAN總線
(4)回路總線：TC0+、TC0-；TC1+、TC1-；TC2+、TC2-；TC3+、TC3-；
(5)八路多線盤輸出：QD1+、QD1-、HD1+；QD2+、QD2-、HD2+；QD3+、 QD3-、HD3+；QD4+、QD4-、HD4+；QD5+、QD5-、HD5+；QD6+、QD6-、HD6+； QD7+、QD7-、HD7+；QD8+、QD8-、HD8+。
