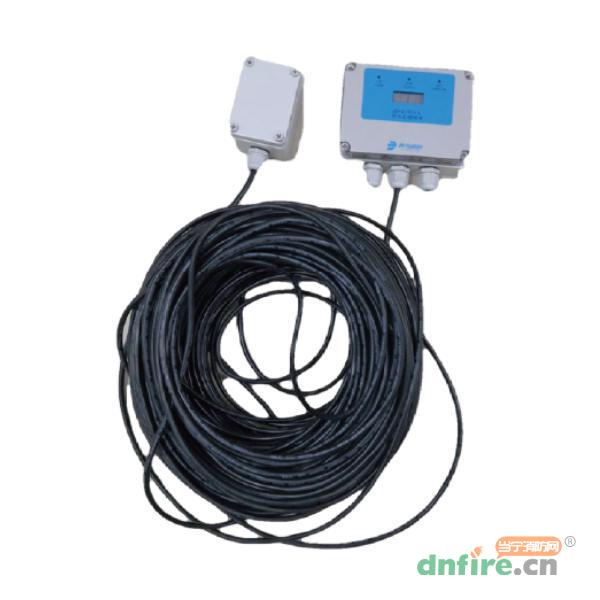

一、JTW-LCD-JBF4310-1纜式線型感溫火災探測器概述
JTW-LCD-JBF4310-1型纜式線型感溫火災探測器是青鳥消防開發的具有獨立自主知識產權的新型數字纜式線型感溫火災探測器。該探測器滿足GB16280-2014《線型感溫火災探測器》國家標準，由信號處理單元、敏感部件（感溫電纜）、終端盒三部分構成，探測器以高度智能的溫度信號處理方式進行整條線纜的實時監測；增配溫度場監測系統，可對溫度場進行分布式智能處理，可以給出溫度分布細節、溫度場、溫度變化趨勢和精準的溫度絕對值。
二、JTW-LCD-JBF4310-1纜式線型感溫火災探測器特點
感溫電纜最大長度500m，報警定位精度1m，報警精度高，小尺寸高溫報警3cm響應；
強抗電磁干擾性能：通過30V/m射頻電磁場輻射抗擾度和100A/m工頻磁場測試認證；
豐富的配接接口，支持RS485、CAN、青鳥消防火災報警控制器回路、3個干接點輸出（火警、故障、輔助[預警]），方便現場應用；
探測器具有溫度場巡檢功能，能夠采集感溫電纜周圍的溫度；監測系統的智能溫度場分析算法，通過軟件對歷史數據分析，可做預警和現場溫度趨勢判斷；
線纜安裝方便，抗拉伸，支持小曲率半徑安裝，續接方便。
三、JTW-LCD-JBF4310-1纜式線型感溫火災探測器工作原理
感溫線纜由信號處理單元、敏感部件（感溫電纜）、終端盒三部分構成。信號處理單元負責對感溫電纜的信息進行查詢、分析、處理，通過指示燈和數碼管顯示感溫線纜的狀態信息，同時將報警狀態信息通過各種端口上報其他設備；感溫電纜負責對其周圍溫度實時采集和報警監測；終端盒負責監測信號處理單元與終端盒之間感溫電纜的通信狀態，及時反饋感溫電纜是否存在斷、短路故障等信息。
四、JTW-LCD-JBF4310-1纜式線型感溫火災探測器參數
| 型號 |
JTW-LCD-JBF4310-1 |
| 名稱 |
纜式線型感溫火災探測器 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC24V（20V~28V） |
| 監視電流 |
≤ 70mA（DC24V） |
| 報警電流 |
≤ 79mA（DC24V） |
| 最大工作電流 |
≤800mA（保險絲規格：1.6A） |
| 指示燈 |
火警（紅色），故障（黃色），運行（綠色），數碼管顯示（紅色） |
| 通信接口 |
RS485/CAN/青鳥回路總線 |
| 輸出端口 |
3 個無源干接點輸出（火警、故障、輔助[預警]） |
| 電纜端口 |
≤500m 感溫電纜通信 |
| 兼容性 |
JBF-11SF-C、JBF51SXX 等系列火災報警控制器 |
| 外殼材質 |
PC-VO 級阻燃/信號處理單元 |
| 產品質量 |
信號處理單元：574 克
終端盒：214 克
線纜：63±5 克/米
|
| 探測器定溫報警設定值 |
85℃ 105℃ |
| 探測器類型 |
纜式、差定溫、可恢復式、分布定位、探測型 |
| 保護長度 |
≤500m |
| 工作溫度 |
-40℃～+70℃ |
| 貯存溫度 |
-40℃～+75℃ |
| 相對濕度 |
≤95%(無凝露) |
| 外殼防護等級 |
IP67 |
| 外形尺寸 |
信號處理單元：175×155×74mm
終端盒：150×80×58mm
線纜截面尺寸：4×12mm，公差：±0.5mm
|

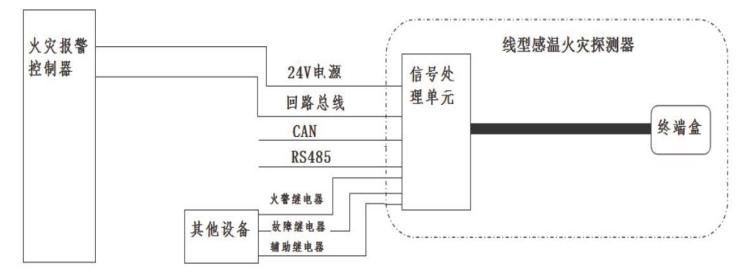

五、JTW-LCD-JBF4310-1纜式線型感溫火災探測器系統配接示意圖
備注：連接通信接口根據不同的通訊設備來選擇端口，不需要全部連接。
六、JTW-LCD-JBF4310-1纜式線型感溫火災探測器接線圖

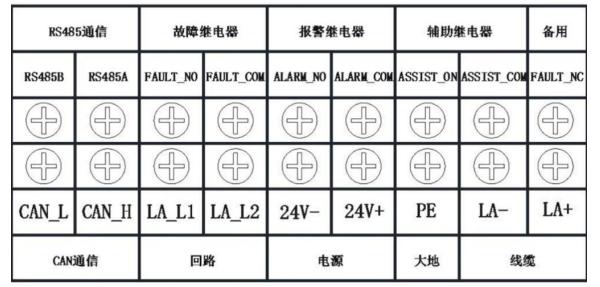

信號處理單元端子接線圖
1.RS485端子：RS485B，RS485A。通信協議支持Modbus，波特率9600bps，8位數據位，1位停止位，無校驗位。組網注意網絡的匹配電阻配置，組網如需120Ω接入，跳線帽短接JP5（2-3）。
2.故障端子：無源輸出（FAULT_NO與FAULT_COM），正常狀態常開，故障狀態常閉。FAULT_NC與FAULT_COM為反邏輯備用。
3.報警端子：無源輸出，正常狀態常開，報警狀態常閉。
4.輔助（預警）端子：無源輸出，正常狀態常開，預警報警狀態常閉。
5.備用端子：FAULT_NC接線端使用。
6.CAN端子：支持CAN通信，波特率支持青鳥消防系統聯網固有波特率。組網注意匹配電阻配置。組網如需120Ω接入，跳線帽短接JP6（2-3）。
7.回路端子：LA_L1與LA_L2，無極性連接。支持青鳥消防報警回路，可參與聯動報警。
8.電源端子：24V+，正極；24V-，負極；支持無極性接線。PE：安全防護大地接線端子。
9.線纜端子：（LA+/LA-）連接至感溫電纜，有極性，LA+端子連接感溫電纜紅色線芯，LA-端子連接感溫電纜黑色線芯。

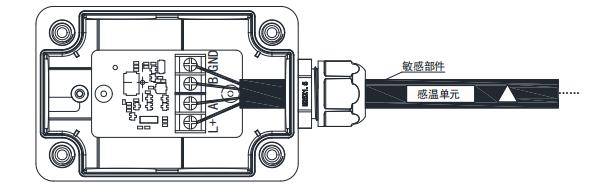

終端盒端子接線圖
感溫電纜的紅色線芯接L+，黑色線芯接GND，中間（感溫材料）銅線分別接A和B。
